Les résultats pour chaque étage sont affichés dans les tableaux sous la forme Résultats par étage dans l'« Analyse statique » (ou « Analyse spectrale » pour une analyse dynamique).
Les tableaux suivants sont disponibles :
- Actions aux étages
- Déplacements entre les étages
- Centres de masse et de rigidité
- Forces dans les voiles de cisaillement
- Forces dans les écoinçons (pour les voiles discontinus)
Les résultats des tableaux sont expliqués à l'aide de l'exemple du modèle de bâtiment utilisé au chapitre Coupes de résultats.

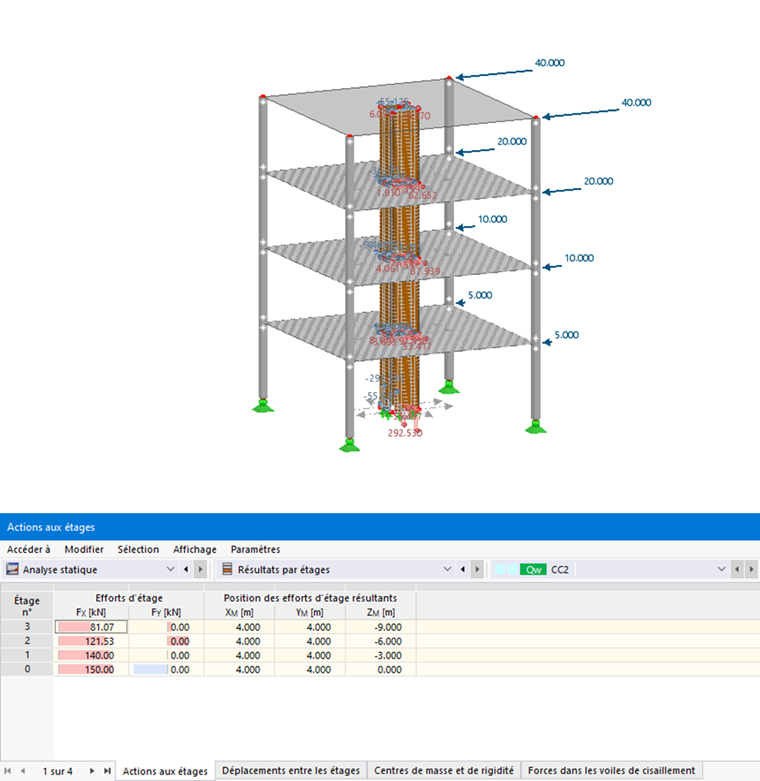

Actions aux étages
Hormis des écarts numériques mineurs dans ce modèle, la force de l'étage résultante dans les différents étages est facile à comprendre.
- Étage 3 : 80 kN
- Étage 2 : 120 kN
- Étage 1 : 140 kN
- Étage 0 : 150 kN
Ainsi, un total de 150 kN est transféré à travers le bâtiment dans la direction X. En raison de la symétrie du bâtiment, le centre de gravité de chaque étage ou la position des forces d'étage résultantes se trouve exactement au centre du bâtiment.

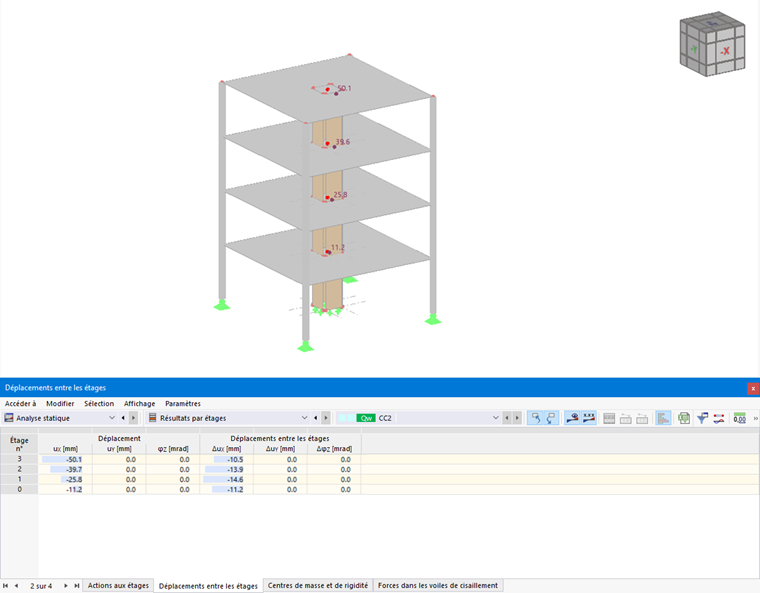

Déplacements entre les étages
Le tableau « Déplacements entre les étages » affiche les déplacements de chaque étage. Ils se réfèrent chacun au centre de gravité, c'est-à-dire à la position des forces d'étage résultantes selon le tableau Actions aux étages.
En cas de déplacement du centre de gravité dans les directions X, Y et Z, les déformations locales, par exemple de la barre supérieure, peuvent donc également dévier des déformations indiquées dans ce tableau. Pour cet exemple simple, les déformations nodales du centre de gravité sont identiques.
En plus du déplacement, le tableau « Déplacement entre les étages » affiche également la différence de déplacement pour les différents étages.

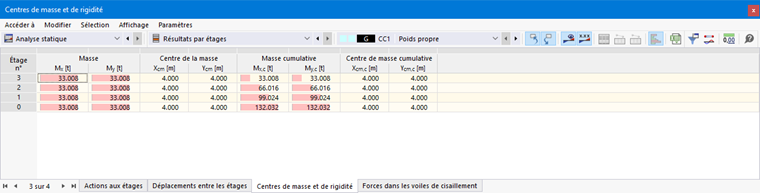

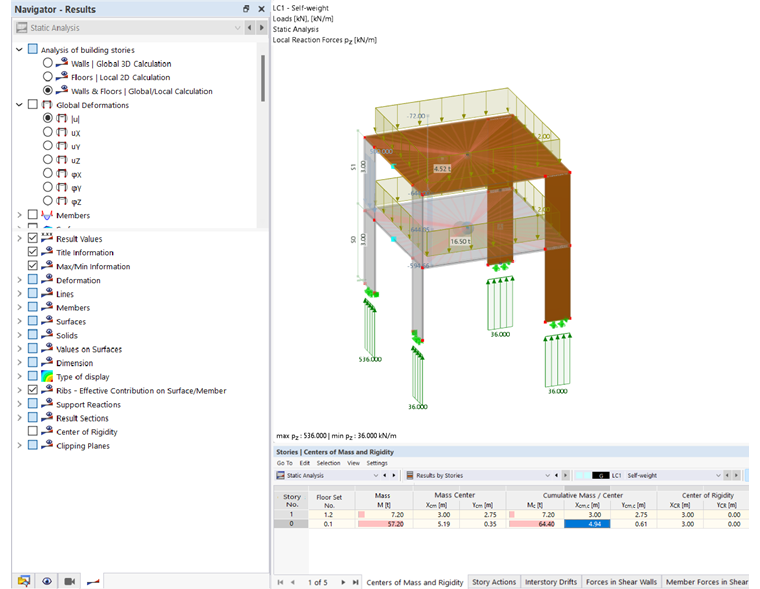

Centres de masse et de rigidité
Le tableau « Centre de masse et de rigidité » répertorie les masses de chaque étage. De plus, les masses cumulées ainsi que leur centre de masse sont affichées.
