I risultati per ogni piano sono visualizzati nelle tabelle come Risultati per pavimento nellAnalisi statica' (o 'Analisi spettrale' per un'analisi dinamica) .
Sono disponibili le seguenti tabelle:
- Azioni dei piani
- Drift dell'interpiano
- Centri di massa e rigidezza
- Forze nelle pareti di taglio
- Forze negli archi (per pareti discontinue)

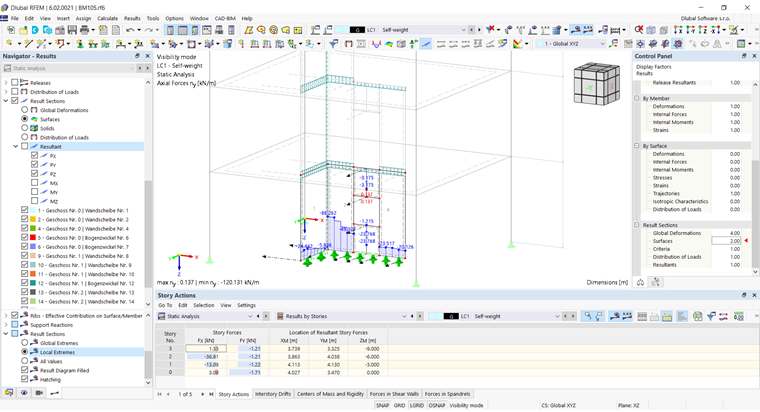

I risultati delle tabelle si basano sul modello utilizzato nel capitolo Risultati nelle sezioni Edificio spiegato.

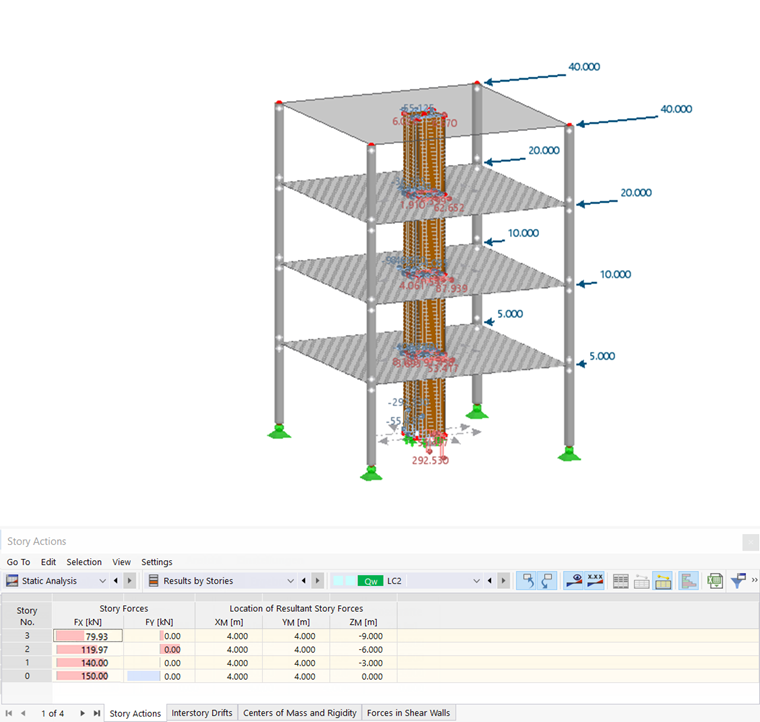

Azioni dei piani
A parte le piccole deviazioni numeriche in questo modello, la forza del proiettile risultante nei singoli piani è facile da capire.
- Piano 3: 80 kN
- Piano 2: 120 kN
- Piano 1: 140 kN
- Piano 0: 150 kN
Di conseguenza, un totale di 150 kN sono passati attraverso l'edificio in direzione X. A causa della simmetria dell'edificio, il baricentro di ogni piano o la posizione delle forze del piano risultanti è esattamente nel centro dell'edificio.

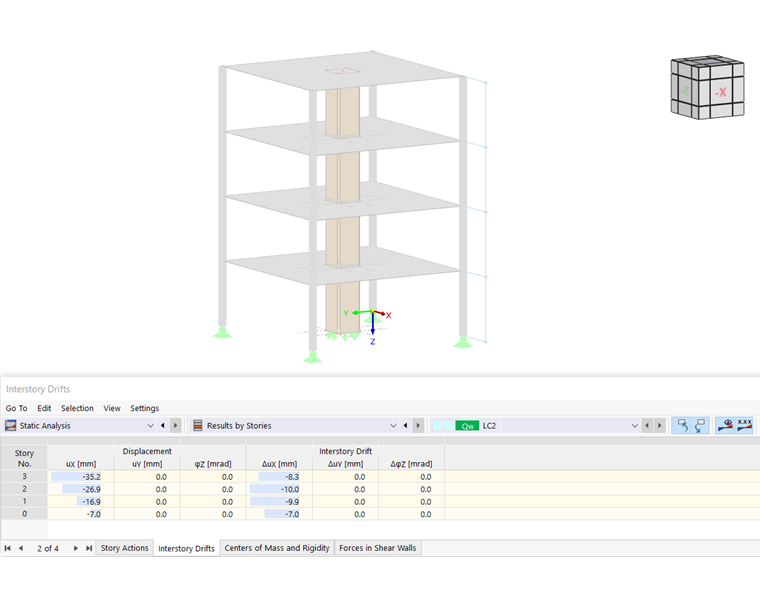

Drift dell'interpiano
La tabella 'Spostamenti dei pavimenti' mostra gli spostamenti di ogni piano. Ciascuno di essi si riferisce al baricentro, ovvero la posizione delle forze del proiettile risultanti secondo la tabella TABLE_STORY_ACTIONS Azioni del proiettile .
In caso di spostamento del baricentro nelle direzioni X, Y e Z, gli spostamenti generalizzati, ad esempio dell'asta superiore, possono quindi deviare dagli spostamenti generalizzati in questa tabella. Per il semplice esempio presentato, gli spostamenti generalizzati del baricentro sono identiche.
Oltre allo spostamento, la tabella 'Spostamento del pavimento' mostra anche la differenza di spostamento per i singoli piani.

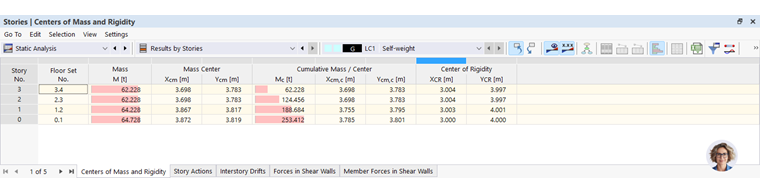

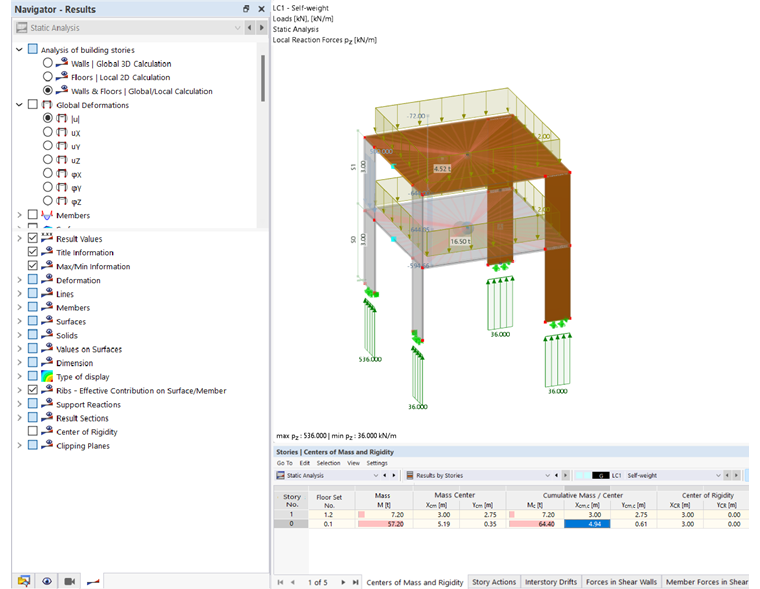

Centri di massa e rigidezza
La tabella 'Centro della massa e rigidezza' elenca le masse di ogni piano. Inoltre, vengono visualizzate le masse totalizzate incluso il centro di massa.
