转换表

Dlubal 软件和 Revit 对材料和截面使用不同的名称。为了实现顺畅的数据交换，相关名称必须存放在转换表中。

调用转换表

您可以通过 Revit 功能区中的 Conversion Tables 按钮调用转换表（见图 Revit 功能区中的加载项 ）。

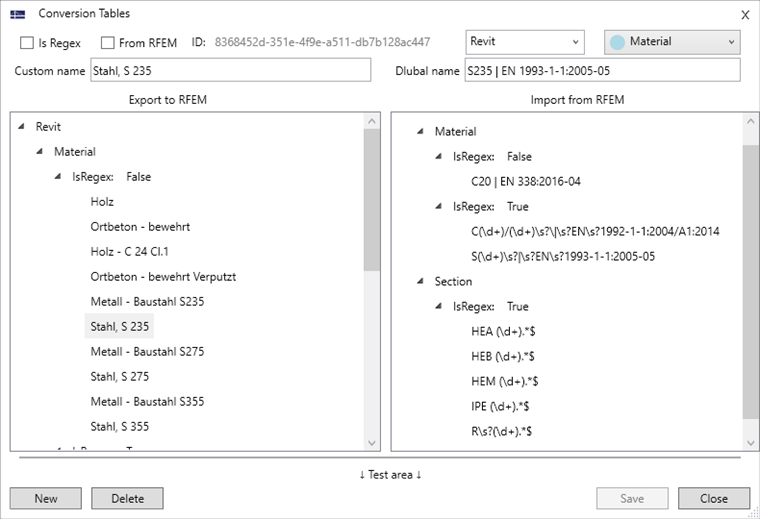

转换表

左侧的 Custom name 区域用于控制从 Revit 导出到 RFEM 的转换。这里输入的是 Revit 中使用的型材和材料名称。右侧对应分配 Dlubal 名称。右侧的 Dlubal name 区域用于控制从 RFEM 导入到 Revit 的转换。这里输入的是 RFEM 中使用的材料和截面名称。左侧对应分配 Revit 名称。两个列区还进一步区分了材料和截面。

此外，还区分正则表达式（勾选 Is Regex 复选框）和非正则表达式（未勾选 Is Regex）。通过使用正则表达式，可以通过一个条目转换多个对象，例如整个 IPE 型材系列。 关于正则表达式定义的更多示例，请参见以下 FAQ：

• 使用正则表达式进行材料和截面转换

使用正则表达式 (Is Regex) 转换 IPE 截面系列

通过非正则表达式，您可以将材料或截面名称补充为其特定于程序的名称。

S235材料的转换

通过程序选项，可以显示截面和材料的完整名称。

完整的材料和截面描述

您也可以在 RFEM 菜单 CAD-BIM 中通过 打开转换表 功能获取完整的材料或截面名称。

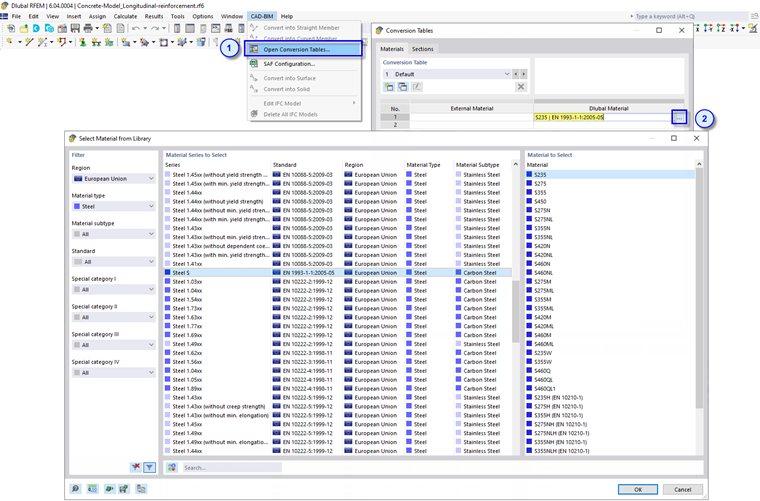

在 RFEM 中打开包含完整材料或截面名称的转换表

调整转换表

安装后，某些截面和材料已在转换表中预定义。您可以选择一个条目并通过 按钮将其删除。现有定义也可以编辑。请使用 按钮确认您的更改。

您可以使用 按钮创建新的转换规则。请使用下表中列出的选项。

	将转换创建为正则或非正则表达式
	创建从 RFEM 导入的转换或创建导出到 RFEM 的转换
	为材料或截面创建转换

然后，在表格左侧输入材料或截面的 Revit 名称（Custom name），右侧输入 Dlubal 名称（Dlubal name）。随后通过 按钮保存新的转换并将其添加到表中。

转换表的内容以 XML 文件（Conversion-Revit_DE）形式保存在以下目录中：

• C:\Users\Public\Documents\Dlubal\ImportExportWs

这样，您可以将已定义的转换表传输到其他计算机。
