转换表

Dlubal 软件和 Tekla Structures 对材料和截面的名称采用不同的术语。为了顺利进行数据交换，相应的名称必须存在于转换表中。

调用转换表

您可以通过 Tekla Structures 功能区中的 Conversion Tables 按钮调用转换表（参见图 Tekla Structures 功能区中的加载项 ）。

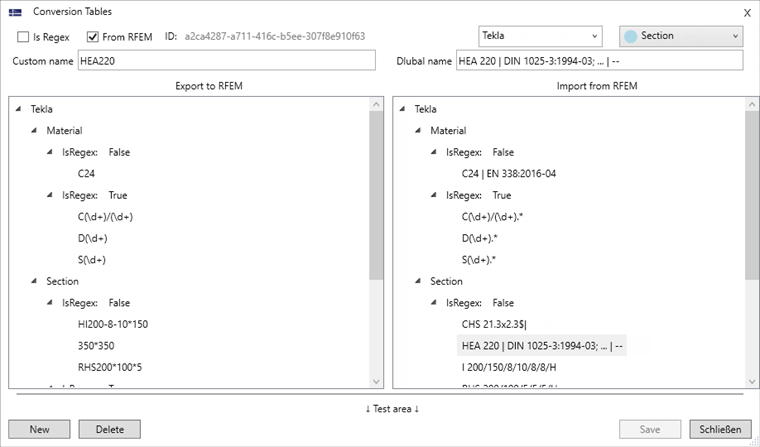

转换表

左侧的Custom name区域用于控制从 Tekla 导出到 RFEM 的转换。这里输入的是 Tekla 中使用的型材和材料名称。右侧则分配给相应的 Dlubal 名称。右侧的Dlubal name区域用于控制从 RFEM 导入到 Tekla 的转换。这里输入的是 RFEM 中使用的材料和截面名称。左侧则分配给相应的 Tekla 名称。两个列还进一步划分为材料和截面。

此外，还区分正则表达式（勾选Is Regex复选框）和非正则表达式（未勾选Is Regex）。通过使用正则表达式，可以通过单个条目转换多个对象——例如整组 IPE 型钢系列。
有关定义正则表达式的更多示例，请参见以下 FAQ：

• 使用正则表达式进行材料和截面转换

使用正则表达式 (Is Regex) 转换 IPE 截面系列

通过非正则表达式，您可以将材料或截面名称补充为其程序特定名称。

转换 HEA220 配置文件

在数据交换时，必须输入完整的 Dlubal 材料或截面名称。这样才能在 Dlubal 材料和截面库中明确分配名称及其对应的标准。可通过程序选项显示截面和材料的完整名称。

完整的材料和截面描述

您也可以通过 RFEM 菜单CAD-BIM中的打开转换表功能来调用完整的材料或截面名称。

在 RFEM 中打开包含完整材料或截面名称的转换表

调整转换表

安装后，某些截面和材料已在转换表中预定义。您可以选择某个条目，并通过 按钮将其删除。已有定义也可以编辑。请通过 按钮确认您的更改。

您可以通过 按钮创建新的转换规则。请使用下表中给出的选项。

	将转换设置为正则表达式或非正则表达式
	创建从 RFEM 导入的转换或导出到 RFEM 的转换
	创建材料或截面的转换

随后，请在表格左侧输入材料或截面的 Tekla 名称（Custom name），并在右侧输入 Dlubal 名称（Dlubal name）。然后通过 按钮保存新的转换并将其添加到表中。

转换表的内容将作为 XML 文件（Conversion-Tekla_DE）保存在以下目录中：

• C:\Users\Public\Documents\Dlubal\ImportExportWs

这样，您就可以将已定义的转换表传输到其他计算机。
