Tabelle di conversione

Dlubal Software e Revit utilizzano denominazioni diverse per materiali e sezioni. Per uno scambio dati fluido, le rispettive denominazioni devono essere presenti nelle tabelle di conversione.

Richiamare le tabelle di conversione

È possibile richiamare le tabelle di conversione tramite il pulsante Conversion Tables nella barra multifunzione di Revit (vedere immagine Add-In in multifunzionale von Revit ).

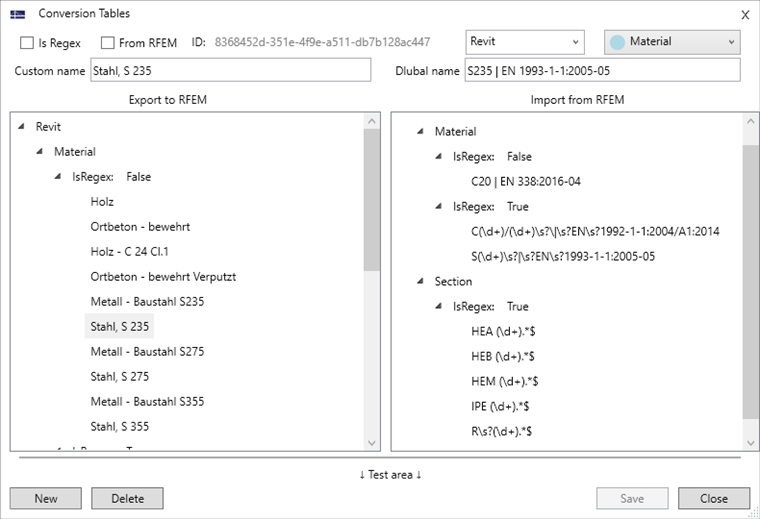

Tabelle di conversione

L'area Custom name a sinistra gestisce la conversione per l'esportazione da Revit a RFEM. Qui sono inserite le denominazioni dei profili e dei materiali utilizzati in Revit. A destra è assegnata la rispettiva denominazione Dlubal. L'area Dlubal name a destra gestisce la conversione per l'importazione da RFEM a Revit. Qui sono inserite le denominazioni dei materiali e delle sezioni utilizzati in RFEM. A sinistra è assegnata la rispettiva denominazione di Revit. Entrambe le colonne hanno inoltre una suddivisione in materiali e sezioni.

Inoltre, viene effettuata una suddivisione in espressioni regolari (casella di controllo Is Regex selezionata) e non regolari (Is Regex non selezionata). L'uso di espressioni regolari consente la conversione di più oggetti – ad esempio un'intera serie di profili IPE – tramite una singola voce. Ulteriori esempi per la definizione di espressioni regolari sono descritti nel seguente FAQ:

• Conversione di materiale e sezione trasversale con espressioni regolari

Conversione di serie di profili IPE con espressione regolare (Is Regex)

Tramite espressioni non regolari è possibile integrare il nome di un materiale o di una sezione nella sua denominazione specifica del programma.

Conversione di un materiale S235

Tramite le opzioni del programma è possibile visualizzare il nome completo di sezioni e materiali.

Descrizione completa del materiale e della sezione trasversale

I nomi completi dei materiali o delle sezioni possono essere richiamati anche nel menu RFEM CAD-BIM tramite la funzione Apri tabelle di conversione.

Aprire le tabelle di conversione con i nomi completi dei materiali o delle sezioni trasversali in RFEM

Adattare le tabelle di conversione

Alcune sezioni e materiali sono predefiniti nelle tabelle di conversione dopo l'installazione. È possibile selezionare una voce e eliminarla tramite il pulsante . Le definizioni esistenti possono anche essere modificate. Confermare le modifiche con il pulsante .

È possibile creare una nuova regola di conversione con il pulsante . A tale scopo, utilizzare le possibilità indicate nella tabella seguente.

	Creare la conversione come espressione regolare o non regolare
	Creare la conversione per l'importazione da RFEM o la conversione per l'esportazione verso RFEM
	Creare la conversione per materiale o sezione

Successivamente, inserire nella tabella a sinistra la denominazione Revit (Custom name) e a destra la denominazione Dlubal (Dlubal name) del materiale o della sezione. Con il pulsante salvare quindi la nuova conversione e aggiungerla alla tabella.

Il contenuto della tabella di conversione viene salvato come file XML (Conversion-Revit_DE) nella seguente directory:

• C:\Users\Public\Documents\Dlubal\ImportExportWs

In questo modo è possibile trasferire una tabella di conversione definita su altri computer.
