Tabele konwersji

Dlubal Software i Revit używają różnych oznaczeń materiałów i przekrojów. Aby zapewnić sprawną wymianę danych, odpowiednie oznaczenia muszą być dostępne w tabelach konwersji.

Otwieranie tabel konwersji

Tabele konwersji można otworzyć za pomocą przycisku Conversion Tables na wstążce programu Revit (zobacz rysunek Add-In in Multifunktionsleiste von Revit ).

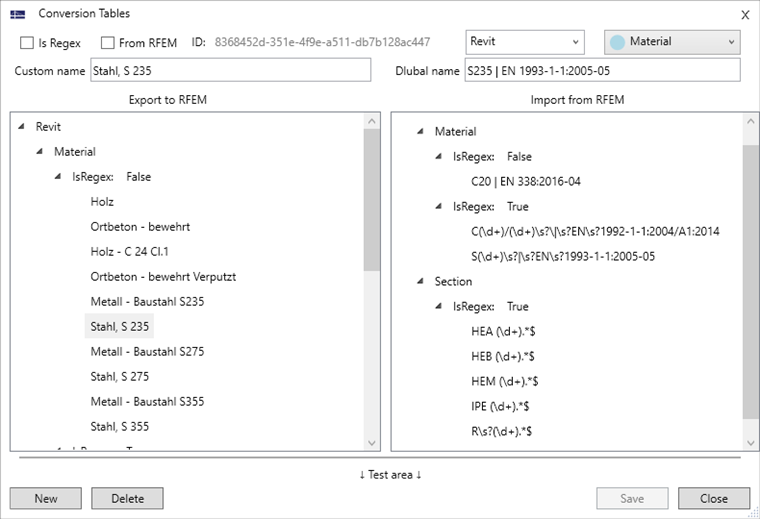

Tabele konwersji

Obszar Custom name po lewej stronie steruje konwersją podczas eksportu z Revit do RFEM. Wprowadza się tutaj nazwy profili i materiałów używane w Revit. Po prawej stronie przypisana jest do nich odpowiednia nazwa Dlubal. Obszar Dlubal name po prawej stronie steruje konwersją podczas importu z RFEM do Revit. Wprowadza się tutaj nazwy materiałów i przekrojów używane w RFEM. Po lewej stronie przypisana jest do nich odpowiednia nazwa Revit. Obie kolumny są dodatkowo podzielone na materiały i przekroje.

Ponadto rozróżnia się wyrażenia regularne (pole wyboru Is Regex zaznaczone) oraz niewyrażenia regularne (Is Regex niezaznaczone). Zastosowanie wyrażeń regularnych umożliwia konwersję wielu obiektów – na przykład całej serii profili IPE – za pomocą jednego wpisu. Dalsze przykłady definiowania wyrażeń regularnych opisano w poniższym FAQ:

• Konwersja materiałów i przekrojów za pomocą wyrażeń regularnych

Konwersja serii profili IPE za pomocą wyrażenia regularnego (Is Regex)

Za pomocą niewyrażeń regularnych można uzupełnić nazwę materiału lub przekroju o jego oznaczenie specyficzne dla programu.

Konwersja materiału S235

Pełne nazwy materiałów lub przekrojów można wywołać w menu RFEM CAD-BIM za pomocą funkcji Otwórz tabele konwersji.

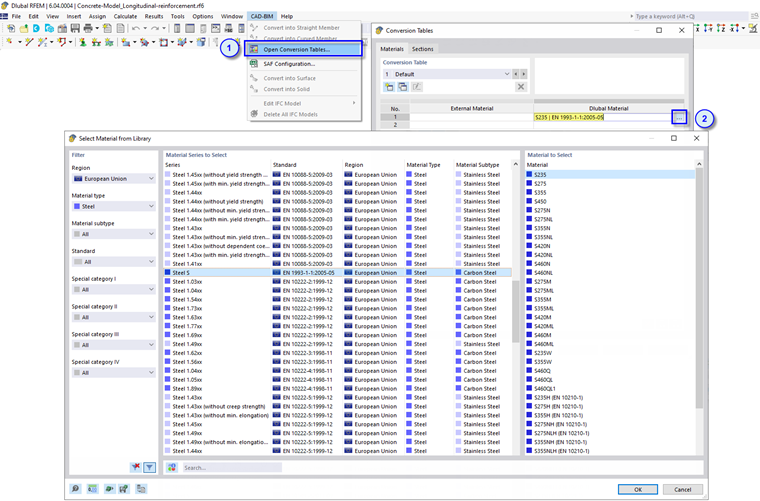

Otwarte tabele konwersji z pełnymi nazwami materiałów lub przekrojów w RFEM

Dostosowywanie tabel konwersji

Niektóre przekroje i materiały są zdefiniowane w tabelach konwersji domyślnie po instalacji. Można zaznaczyć wpis i usunąć go za pomocą przycisku . Istniejące definicje można również edytować. Zatwierdź wprowadzone zmiany przyciskiem .

Nową regułę konwersji można utworzyć za pomocą przycisku . Należy przy tym skorzystać z możliwości podanych w poniższej tabeli.

	Utworzenie konwersji jako wyrażenia regularnego lub niewyrażenia regularnego
	Utworzenie konwersji dla importu z RFEM lub konwersji dla eksportu do RFEM
	Utworzenie konwersji dla materiału lub przekroju

Następnie należy wpisać po lewej stronie tabeli oznaczenie Revit (Custom name), a po prawej oznaczenie Dlubal (Dlubal name) materiału lub przekroju. Za pomocą przycisku zapisuje się nową konwersję i dodaje do tabeli.

Zawartość tabeli konwersji jest zapisywana jako plik XML (Conversion-Revit_DE) w następującym katalogu:

• C:\Users\Public\Documents\Dlubal\ImportExportWs

Dzięki temu można przenieść zdefiniowaną tabelę konwersji na inne komputery.
