Grasshopper 中与 Dlubal 相关的结构对象

Grasshopper 接口

激活接口后，Dlubal 标签将可在 Grasshopper 中使用。它分为三个主要组件组：模型数据、荷载以及 RFEM 6 导入/导出。

模型数据

此组用于定义和管理结构模型，包括：

• 材料、截面和厚度（包括分层结构）
• 节点（包括节点网格细化和节点支座）
• 线（包括线网格细化和线支座）
• 构件（包括偏心、铰接、非线性和构件集）
• 面（包括开口、偏心、面网格细化和面支座）
• 实体
• 特殊对象（如刚性连接、线铰接、节点和线释放、面接触和面结果调整）

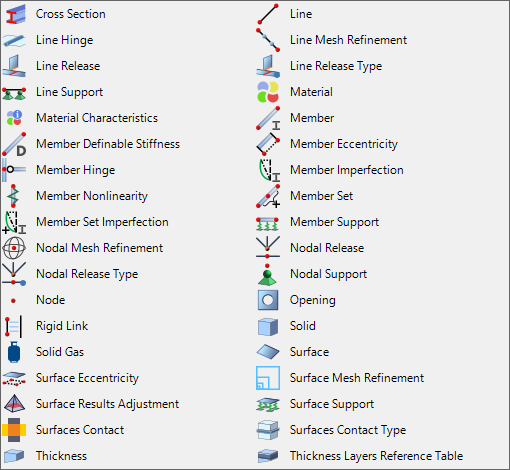

Grasshopper 中的 Dlubal 模型数据组

荷载

荷载组提供定义和管理荷载的组件，包括：

• 荷载工况、缺陷工况、设计情况和荷载组合
• 节点、线、构件、构件集、面和实体荷载
• 节点和线的强制位移
• 自由多边形荷载
• 缺陷

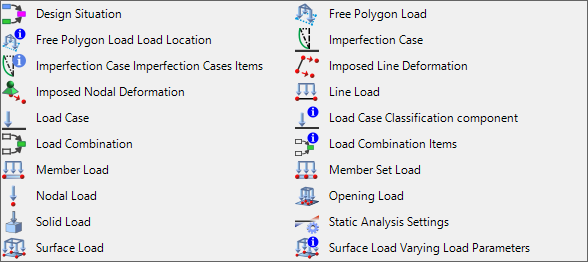

Grasshopper 中的荷载组合组件

RFEM 6 导入/导出

最后一个组包含 RFEM 6 的一般控制组件。它允许您：

• 配置全局有限元网格设置
• 从 Grasshopper 导出数据到 RFEM（包括使用模板）
• 开始计算
• 将结果导出为 CSV 或 XML
• 打开和关闭 RFEM 6 文件
• 从 RFEM 导入数据到 Grasshopper

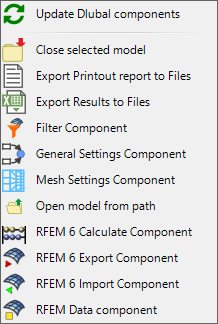

Grasshopper 中的 RFEM 6 主组
