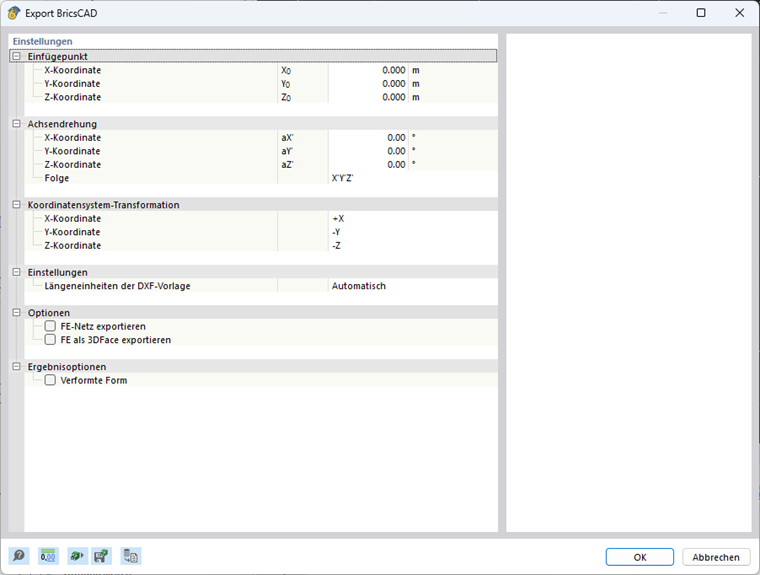

此导出选项允许直接导出到 BricsCAD。当前的 RFEM 模型将直接传输到 BricsCAD。导出时需要同时打开两个应用程序。
插入点
插入点基于 RFEM 中的模型坐标。您可以沿 X、Y 和 Z 轴手动更改插入点。
轴旋转
模型可以选择绕全局轴旋转。正角度使模型顺时针旋转。
轴旋转的顺序可以单独设置。
坐标系转换
在相应的下拉菜单中，您可以交换轴或更改轴的方向。
设置
如果不希望自动从 DXF 文件中获取 'DXF 模板的长度单位'，可以在列表中选择合适的单位。
选项
导出尺寸
尺寸线可以从 RFEM 中导出。
导出有限元网格
生成的有限元网格将以线和节点的形式导出。
将有限元导出为 3DFace
RFEM 将每个有限元网格单元导出为 3DFace 元素。例如，这些在 AutoCAD 中识别为面，并在模型中显示为多面网。
结果选项
变形形状
将导出活动荷载工况的变形网格。
将变形形状导出为 3DFace
RFEM 将变形网格导出为 3DFace 元素。例如，这些在 AutoCAD 中识别为面，并在模型中显示为多面网。
