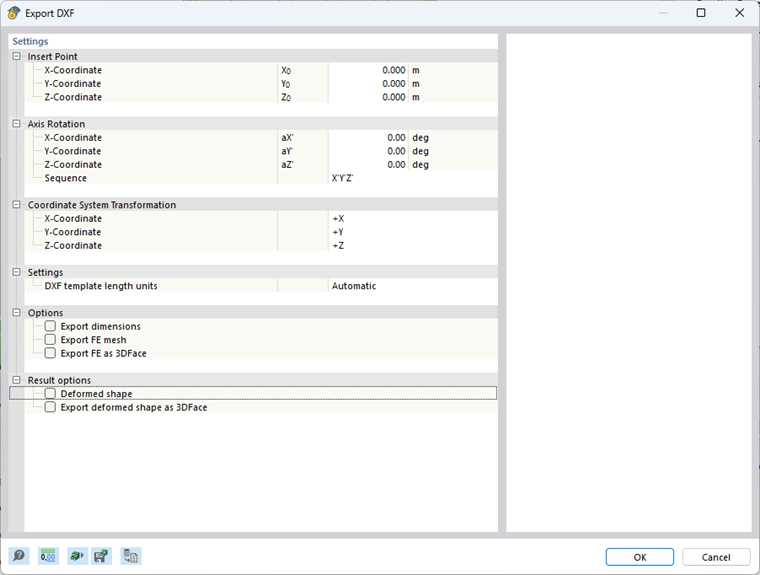

目前有两种DXF格式可供选择。DXF II格式基于更先进的技术，与旧的DXF格式相比，提供了更多的功能。未来的发展重点在于改进DXF II技术，以逐步取代传统的DXF格式。可以直接导出到AutoCAD，或者从当前模型生成一个DXF文件。为了直接导出到AutoCAD，必须同时打开两个应用程序。
插入点
插入点根据RFEM中的模型坐标进行设置。您可以沿X、Y和Z轴手动更改插入点。
轴旋转
模型可以选择性地绕全局轴旋转。正角度顺时针旋转模型。
轴旋转的顺序可以单独设置。
坐标系转换
在相应的下拉菜单中，您可以交换轴或更改轴的方向。
设置
如果不希望从DXF文件中自动获取“DXF模板的长度单位”，可以从列表中选择合适的单位。
选项
导出尺寸
可以从RFEM中导出标尺寸线。
导出有限元网格
生成的有限元网格以线和节点的形式导出。
将有限元导出为3DFace
RFEM将每个有限元网格单元导出为3DFace元素。例如，这些元素在AutoCAD中被识别为面，并在模型中显示为多面网格。
结果选项
变形形状
导出活动载荷情况的变形网格。

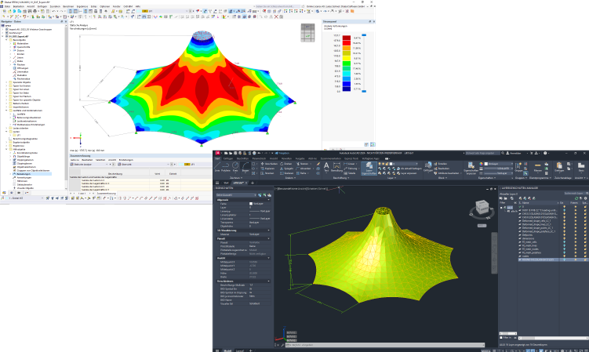

将变形形状导出为3DFace
RFEM将变形网格导出为3DFace元素。例如，这些元素在AutoCAD中被识别为面，并在模型中显示为多面网格。
