Dlubal Software e Revit utilizam designações diferentes para materiais e secções transversais. Para uma troca de dados sem problemas, as respetivas designações têm de estar disponíveis em tabelas de conversão.
Abrir tabelas de conversão
Pode aceder às tabelas de conversão através do botão
Conversion Tables no separador multifunções do Revit (ver imagem
Add-In in Multifunktionsleiste von Revit
).

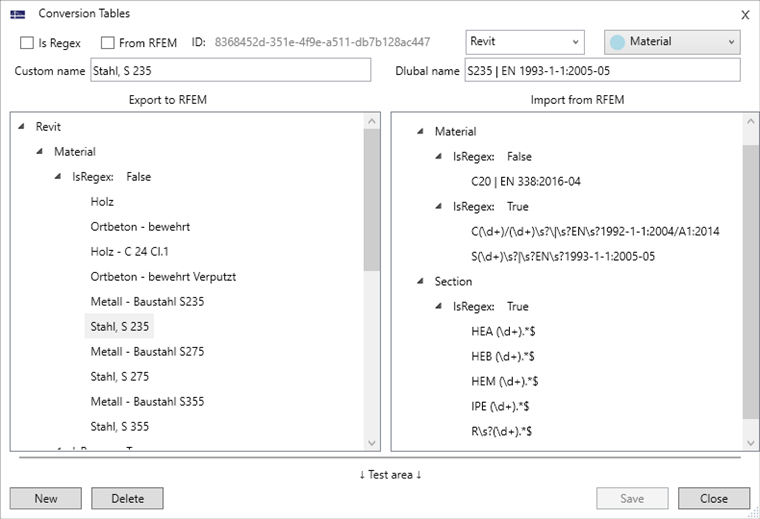

A área Custom name à esquerda controla a conversão para a exportação do Revit para o RFEM. Aqui estão introduzidas as designações de perfis e materiais utilizadas no Revit. À direita, está atribuída a respetiva designação Dlubal. A área Dlubal name à direita controla a conversão para a importação do RFEM para o Revit. Aqui estão introduzidas as designações de materiais e secções transversais utilizadas no RFEM. À esquerda, está atribuída a respetiva designação do Revit. Além disso, ambas as colunas têm uma subdivisão para materiais e secções transversais.
Adicionalmente, é feita uma subdivisão entre expressões regulares (campo de seleção Is Regex assinalado) e expressões não regulares (Is Regex não assinalado). A utilização de expressões regulares permite converter vários objetos – por exemplo, uma série completa de perfis IPE – através de uma única entrada. Mais exemplos para a definição de expressões regulares são descritos na seguinte FAQ:
Com expressões não regulares, pode complementar o nome de um material ou de uma secção transversal com a sua designação específica do programa.
Através das opções do programa, é possível apresentar o nome completo das secções transversais e dos materiais.
Também pode consultar os nomes completos dos materiais ou das secções transversais no menu CAD-BIM do RFEM através da função Abrir tabelas de conversão.
Ajustar tabelas de conversão
Algumas secções transversais e materiais estão predefinidos nas tabelas de conversão após a instalação. Pode selecionar uma entrada e eliminá-la através do botão
. As definições existentes também podem ser editadas. Confirme as suas alterações com o botão
.
Pode criar uma nova regra de conversão com o botão
. Para tal, utilize as possibilidades indicadas na tabela seguinte.
|
Criar conversão como expressão regular ou não regular |
|
Criar conversão para a importação do RFEM ou conversão para a exportação para o RFEM |
|
Criar conversão para material ou secção transversal |
Em seguida, introduza à esquerda na tabela a designação do Revit (Custom name) e à direita a designação Dlubal (Dlubal name) do material ou da secção transversal. Com o botão
, guarda a nova conversão e adiciona-a à tabela.
O conteúdo da tabela de conversão é guardado como ficheiro XML (Conversion-Revit_DE) no seguinte diretório:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
Desta forma, pode transferir uma tabela de conversão definida para outros computadores.
