Tablas de conversión

Dlubal Software y Revit utilizan diferentes denominaciones para materiales y secciones. Para un intercambio de datos fluido, las respectivas denominaciones deben estar disponibles en tablas de conversión.

Abrir tablas de conversión

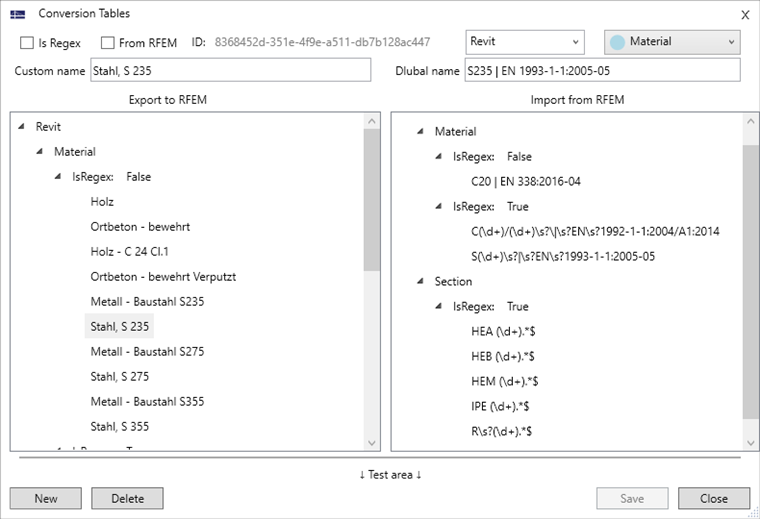

Puede abrir las tablas de conversión mediante el botón Conversion Tables en la cinta de opciones de Revit (véase la imagen Add-In en la cinta de opciones de Revit ).

Tablas de conversión

El área Custom name de la izquierda regula la conversión para la exportación de Revit a RFEM. Aquí se introducen las denominaciones de perfiles y materiales utilizadas en Revit. A la derecha se asigna respectivamente la denominación de Dlubal. El área Dlubal name de la derecha regula la conversión para la importación desde RFEM a Revit. Aquí se introducen las denominaciones de materiales y secciones utilizadas en RFEM. A la izquierda se asigna respectivamente la denominación de Revit. Ambas columnas tienen además una subdivisión para materiales y secciones.

Asimismo, se realiza una subdivisión en expresiones regulares (casilla de control Is Regex activada) y expresiones no regulares (Is Regex no activada). Mediante el uso de expresiones regulares es posible convertir varios objetos —por ejemplo, toda una serie de perfiles IPE— con una sola entrada. Otros ejemplos para la definición de expresiones regulares se describen en la siguiente FAQ:

• Conversión de materiales y secciones transversales con expresiones regulares

Conversión de series de perfiles IPE con expresión regular (Is Regex)

Mediante expresiones no regulares, puede completar un nombre de material o sección con su denominación específica del programa.

Conversión de un material S235

A través de las opciones del programa puede mostrarse el nombre completo de secciones y materiales.

Descripción completa del material y de la sección

También puede consultar los nombres completos de materiales o secciones en el menú de RFEM CAD-BIM mediante la función Abrir tablas de conversión.

Tablas de conversión abiertas con nombres completos de materiales o secciones en RFEM

Adaptar tablas de conversión

Algunas secciones y materiales están predefinidos en las tablas de conversión tras la instalación. Puede seleccionar una entrada y eliminarla mediante el botón . Las definiciones existentes también se pueden editar. Confirme sus cambios con el botón .

Puede crear una nueva regla de conversión con el botón . Para ello, utilice las posibilidades indicadas en la siguiente tabla.

	Crear conversión como expresión regular o no regular
	Crear conversión para la importación desde RFEM o conversión para la exportación a RFEM
	Crear conversión para material o sección

A continuación, introduzca a la izquierda en la tabla la denominación de Revit (Custom name) y a la derecha la denominación de Dlubal (Dlubal name) del material o sección. Con el botón guardará entonces la nueva conversión y la añadirá a la tabla.
