Výsledkové tabulky

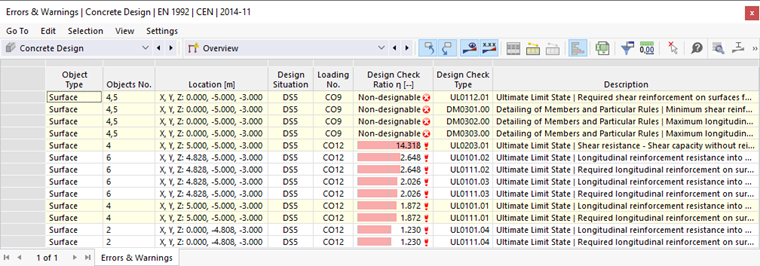

Standardně se zobrazí tabulka „Chyby a upozornění“. Poskytuje přehled o problémech, které se vyskytly během posouzení.

V této tabulce se uvádí několik posudků, které nelze posoudit nebo které se nezdařily. Některé z těchto výsledků se nacházejí v blízkosti nebo přímo na podpoře plochy, proto je lze kvalifikovat jako singularity. Další informace o řešení singularit najdete v kapitole Neposouditelné výsledky. Některá upozornění se však týkají nesplněných posouzení, která vyžadují další pozornost. Nicméně bude snazší je přezkoumat graficky (viz kapitola Grafické výsledky).

Pro kontrolu konkrétních výsledků posouzení každé plochy lze použít kategorie ze seznamu v panelu nástrojů. Každé kategorii je přiřazena sada tabulek.

Využití na plochách

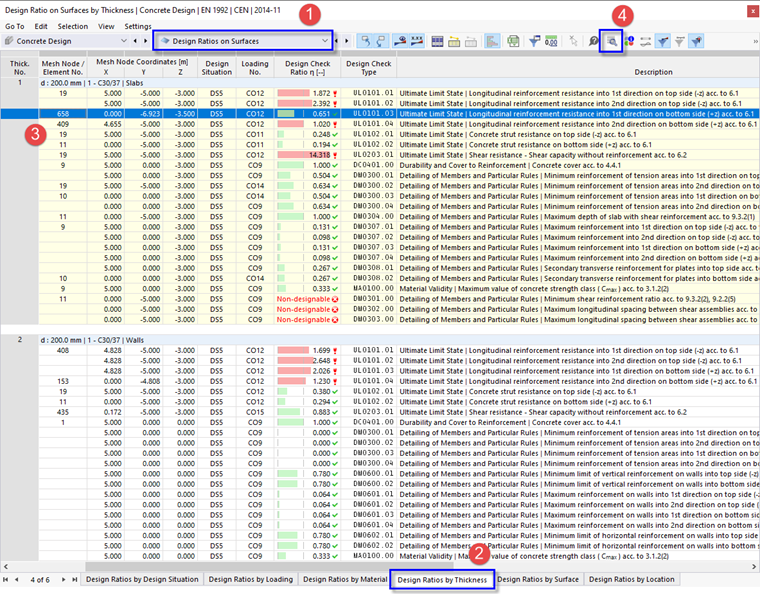

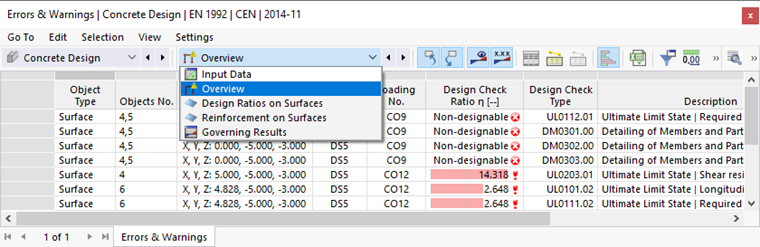

Vyberte kategorii Využití na plochách (1). Využití pro každou plochu se zobrazí v pěti tabulkách. Výsledky jsou seřazeny podle různých kritérií. Kliknutím na záložku (2) nastavíme tabulku Využití po tloušťkách.

Pro desky a stěny byly definovány různé typy tlouštěk. Proto jsou uvedeny maximální výsledky posouzení pro desky v prvním bloku (tloušťka č. 1) a pro stěny ve druhém bloku (tloušťka č. 2). Většinu využití označených červeně lze vysvětlit singularitami (viz kapitola Nevypočitatelné výsledky).

Hodnoty uvedené v této tabulce ve sloupci „Využití“ představují kvocienty nutné plochy výztuže a navržené plochy výztuže. Výsledky zahrnují kritéria posouzení a kontrolu detailů. První jsou označovány jako typ posudku „UL“, další „DM“. Například „UL0101.03“ představuje kontrolu únosnosti podélné výztuže v prvním směru na dolní straně podle EN 1992-1-1, 6.1 (3). Vyberte tento řádek v horním bloku (třetí řádek, uzel sítě č. 658).

Detaily posouzení si můžeme prohlédnout po kliknutí na tlačítko Detaily posudku v panelu nástrojů tabulky (4). Otevře se nové okno.

V tomto okně lze zkontrolovat všechny parametry posouzení a příslušné rovnice. Po skončení se vrátíte k tabulkám po kliknutím na tlačítko Zavřít.

Tip

V tabulce „Využití po tloušťkách“ se uvádí celkové maximální využití pro každý typ tloušťky. Výsledky pro každý uzel sítě KP najdete v tabulce „Využití po místech“.

Výztuž na plochách

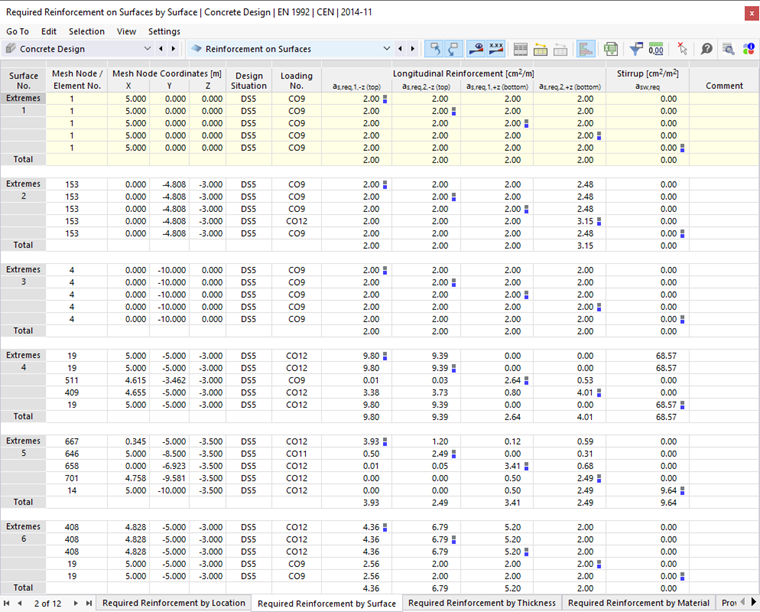

V panelu nástrojů vyberte kategorii Výztuž na plochách (viz obrázek Seznam kategorií pro výsledky posouzení). Výztuž každé plochy se opět zobrazí v několika tabulkách podle různých kritérií. Nastavte tabulku na Nutná výztuž po plochách.

V této tabulce jsou uvedeny extrémní hodnoty nutné výztuže pro každou plochu. Maximální plochy pro každou kategorii výztuže jsou označeny symboly Maximum . Můžete zde také zjistit, která kombinace zatížení vyžaduje maximální výztuž pro každou plochu, stranu plochy a směr výztuže.

Stejně jako dříve můžete zkontrolovat detaily posouzení v dialogu „Detaily posudku“ (viz obrázek Detaily posudku): Vyberte řádek a poté klikněte na tlačítko Detaily posudku v panelu nástrojů tabulky.

Tip

V tabulce „Nutná výztuž po plochách“ se uvádí maximální plochy výztuže pro jednotlivé plochy. Výsledky pro každý uzel sítě KP jsou k dispozici v tabulce „Nutná výztuž po místech“.
