Tabelle dei risultati

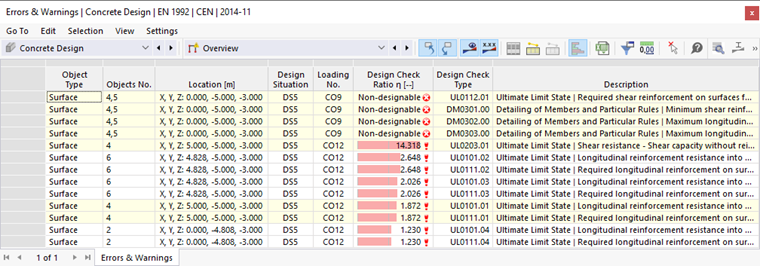

La tabella 'Errori e avvisi' viene visualizzata per impostazione predefinita. Fornisce una panoramica dei problemi che si sono verificati durante la progettazione.

Questa tabella presenta diversi controlli non progettabili o non riusciti. Alcuni di questi risultati si trovano vicino o direttamente ad un vincolo esterno della superficie in modo da poter essere qualificati come singolarità. È possibile trovare maggiori dettagli su come gestire le singolarità nel capitolo Risultati non progettabili. Alcune avvertenze, tuttavia, si riferiscono a verifiche non soddisfatte che richiedono ulteriore attenzione. Tuttavia, sarà più facile esaminarli graficamente (consulta il capitolo Risultati grafici).

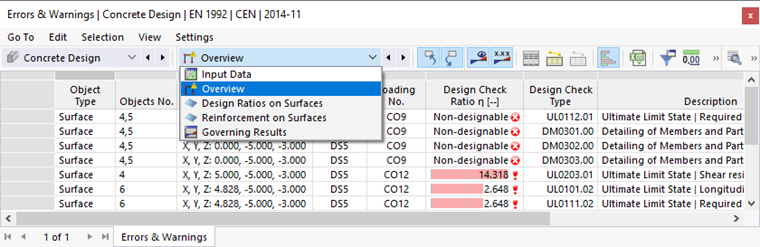

Per controllare i risultati di verifica specifici per ogni superficie, utilizzare le categorie nell'elenco degli strumenti. Ad ogni categoria è assegnato un set di tabelle.

Tassi di lavoro su superfici

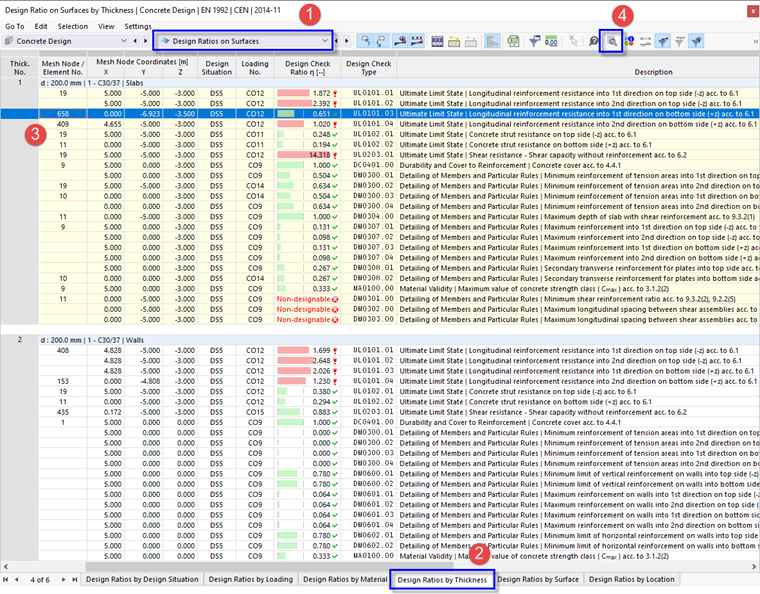

Seleziona la categoria Rapporto di progetto sulle superfici (1). I rapporti di progetto per ogni superficie sono elencati in cinque tabelle. I risultati sono disposti secondo diversi criteri. Per fare questo, impostare la tabella Rapporto di progetto per spessore facendo clic sulla scheda (2).

I solai e le pareti sono stati definiti ciascuno da diversi tipi di spessore. Pertanto, i massimi risultati di verifica delle solette sono elencati nel primo blocco (spessore nr. 1) e quelli delle pareti nel secondo blocco (spessore nr. 2). La maggior parte dei rapporti rossi può essere spiegata con singolarità (vedi capitolo Risultati non progettabili).

In questa tabella, i valori elencati nella colonna 'Rapporto di verifica' rappresentano i quozienti tra le aree di armatura necessarie e le aree di armatura disposte. I risultati includono le verifiche e le verifiche dei dettagli. I primi sono etichettati come tipi di controllo 'UL', i secondi come 'DM'. Ad esempio, 'UL0101.03' rappresenta la verifica della resistenza dell'armatura longitudinale secondo EN 1992-1-1, 6.1 con riferimento alla direzione primaria sul lato inferiore della soletta (3). Selezionare questa linea nel blocco superiore (terza linea, nodo mesh nr. 658).

Per visualizzare i dettagli di verifica di questo controllo, fare clic sul pulsante Dettagli di progetto sulla barra degli strumenti della tabella (4). Si aprirà una nuova finestra.

In questa finestra, è possibile controllare tutti i parametri del progetto e le equazioni pertinenti. Quando hai finito, torna alle tabelle facendo clic su Chiudi.

Suggerimento

La tabella 'Rapporto di progetto per spessore' contiene i tassi di progetto massimi complessivi per ogni tipo di spessore. È possibile accedere ai risultati di ogni nodo mesh EF nella tabella 'Rapporto di progetto per posizione'.

Armatura sulle superfici

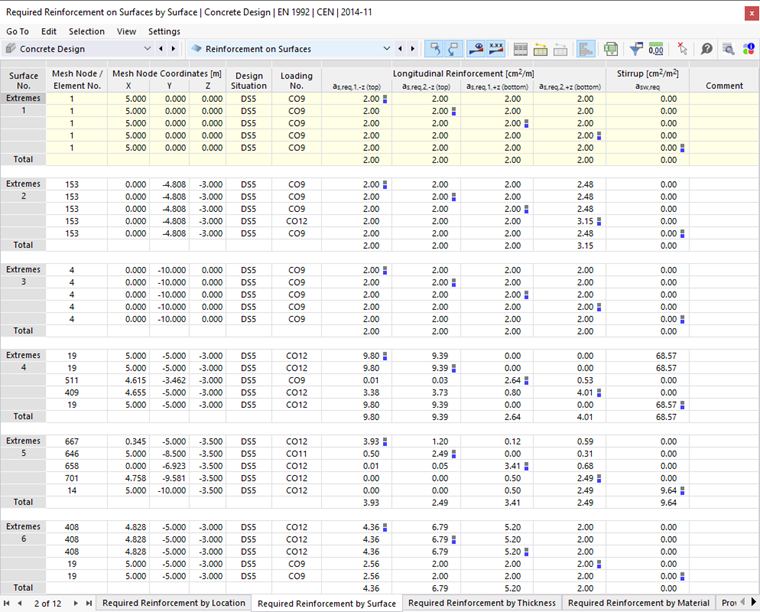

Sulla barra degli strumenti della tabella, selezionare la categoria Armatura sulle superfici (consultare l'immagine Elenco di categorie per i risultati della verifica). L'armatura di ogni superficie è elencata in diverse tabelle con criteri diversi. Imposta la tabella Armatura richiesta per superficie.

In questa tabella, i valori estremi dell'armatura necessaria sono elencati per ogni superficie. Le aree massime di ogni categoria di armatura sono etichettate con i simboli Massimo . È possibile anche esaminare quale combinazione di carico richiede l'armatura massima per ogni superficie, lato della superficie e direzione dell'armatura.

Come prima, puoi controllare i dettagli del progetto nella finestra di dialogo 'Dettagli verifica' (consulta l'immagine Dettagli verifica): Selezionare una linea e quindi fare clic sul pulsante Dettagli di progetto sulla barra degli strumenti della tabella.

Suggerimento

La tabella 'Armatura richiesta per superficie' contiene le aree di armatura massime per ogni superficie. È possibile accedere ai risultati di ogni nodo mesh EF nella tabella 'Armatura richiesta per posizione'.
