Se recomienda calcular el rigidez de la conexión primero en lugar de realizar el cálculo de la configuración última: La clasificación y la rigidez correspondiente de la unión tienen un efecto en los esfuerzos internos del modelo, que a su vez afecta las tensiones de la unión de acero.
Análisis de rigidez
El cálculo de la rigidez de la conexión Sj,ini se puede iniciar independientemente del cálculo del ELU. Inicie esa parte del cálculo haciendo clic en el botón
en la barra de herramientas de la tabla.

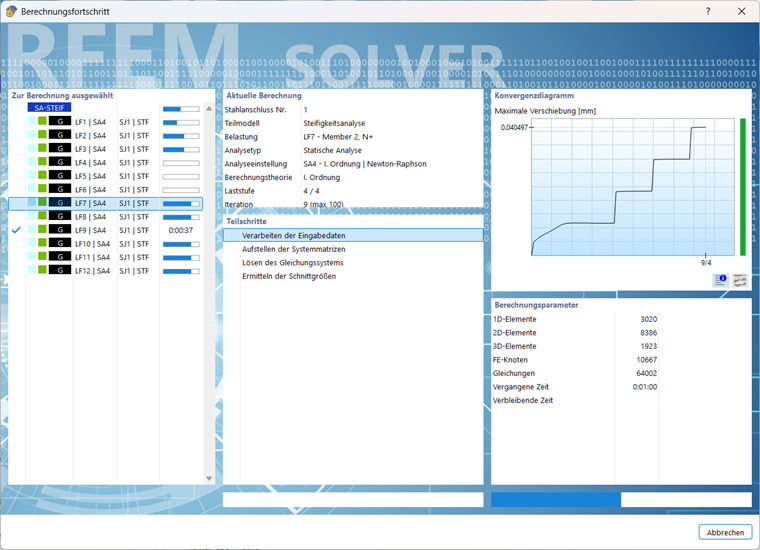

Se abre una pequeña ventana donde se muestra el progreso del cálculo.

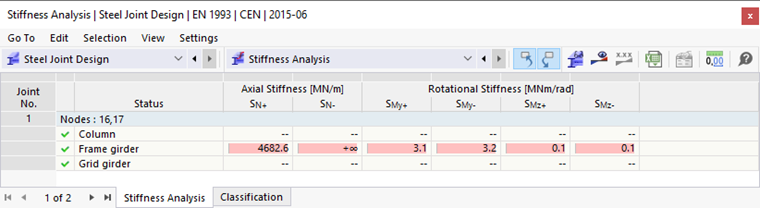

Tan pronto como finaliza el cálculo, los resultados se presentan en la tabla "Análisis de rigidez".
La rigidez axial y la rigidez al giro se enumeran para el componente 'Viga de pórtico' ya que el cálculo se ha establecido solo para ese componente (consulte el capítulo Selección de esfuerzos internos para el análisis de rigidez ). Esos valores representan las rigideces de la unión debido a su diseño constructivo (chapa frontal, pernos, soldaduras).

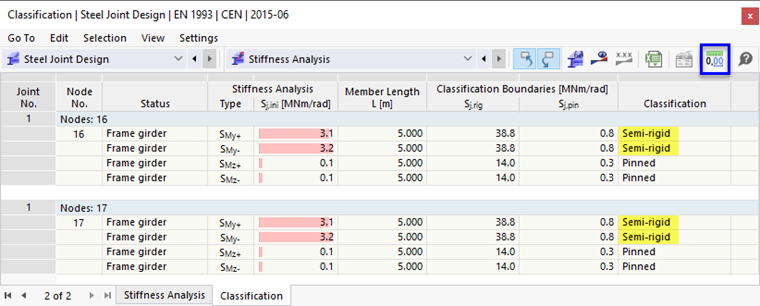

Cambie a la tabla Clasificación.
Esta tabla muestra la "Clasificación" de la unión. Se basa en los resultados de las rigideces y los valores límite dados en las columnas 'Límites de clasificación'. Como ambos nudos se clasifican como "Semirrígidos", se debe ajustar el modelo: La viga de la viga del pórtico se definió sin ninguna articulación en barra. Este modelo representa una conexión rígida al pilar en lugar de una unión semirrígida.

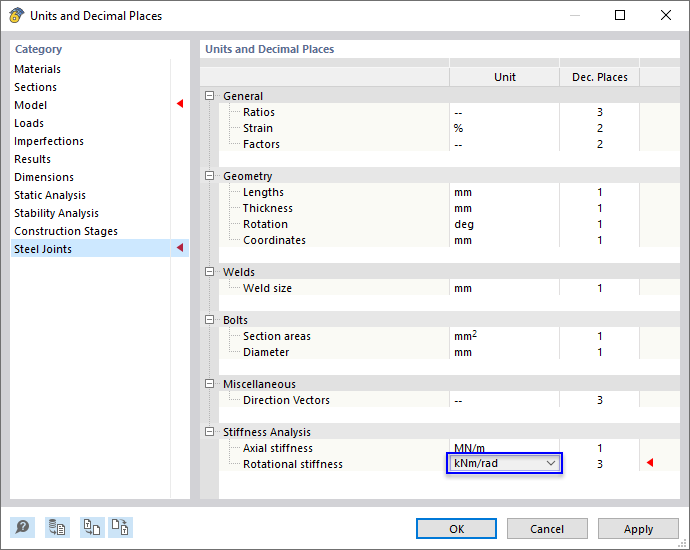

Para una aplicación precisa de los valores de rigidez en el siguiente paso, haga clic en el botón
en la barra de herramientas de la tabla para ajustar las unidades.
Seleccione la opción kNm/rad en la lista de unidades para "Rigidez al giro". Luego haga clic en Aceptar.
Aplicación de los resultados del análisis de rigidez en el modelo

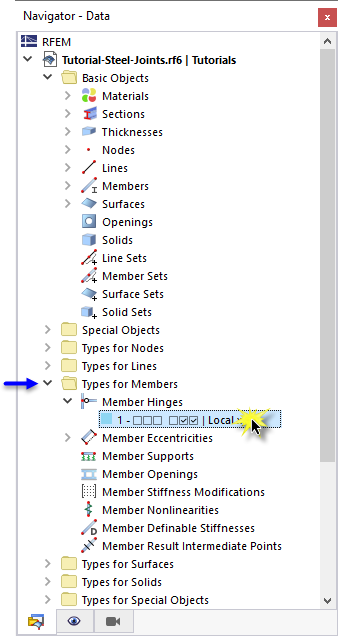

Para aplicar las constantes elásticas de la conexión semirrígida para la viga del pórtico, se necesita un nuevo tipo de articulación en barra. Abra la categoría Tipos para barras en el "Navegador - Datos". Luego abra los tipos de Articulaciones en barra y haga doble clic en el tipo de articulación núm. 1.

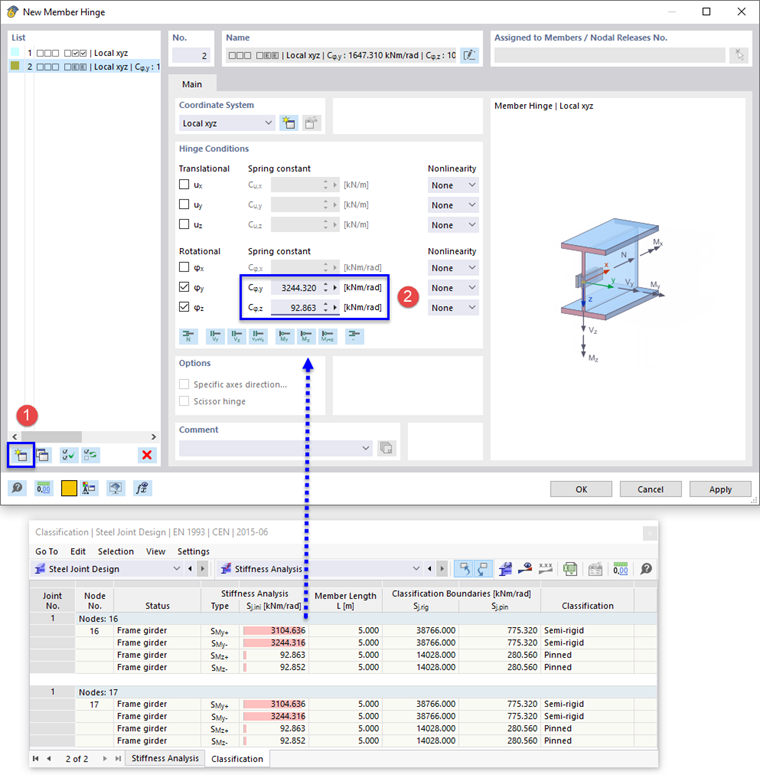

En el cuadro de diálogo 'Editar articulación en barra', haga clic en el
(1) para definir un nuevo tipo de articulación. Luego introduzca los valores de las constantes elásticas como se especifica en la tabla "Clasificación" (2):
- Cφ,y = 3.231,858 [kNm/rad] (el valor se redondeará)
- Cφ,z = 117,464 [kNm/rad]
ParaCφ,y, el valor deSMy es aplicable ya que hay momentos flectores negativosMy en ambos extremos de la viga del pórtico. Cφ,z realmente no importa para el modelo porque no hay momentos Mz. La componente traslacionalux de la articulación se puede omitir: La viga del pórtico tiene fuerzas de compresión y la rigidez axial para la compresión es infinita (consulte la imagen Tabla "Análisis de rigidez").

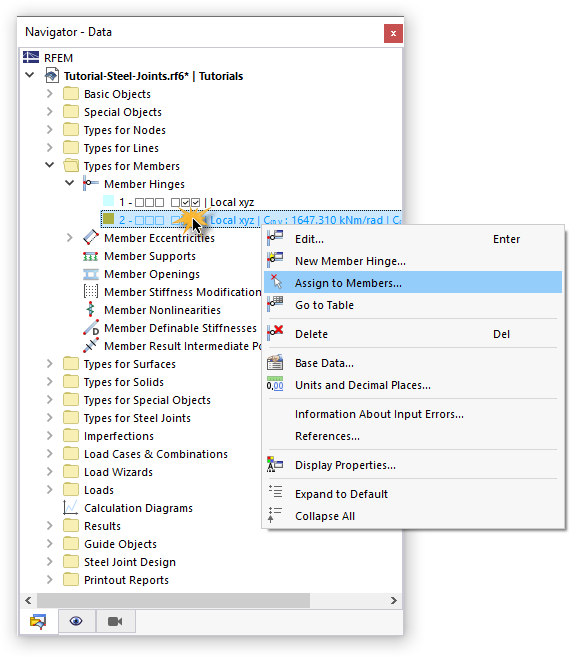

Haga clic en Aceptar para cerrar el cuadro de diálogo. Para asignar el nuevo tipo de articulación, haga clic con el botón secundario en ese elemento en el "Navegador - Datos". Luego, seleccione la opción Asignar a barras en el menú contextual.

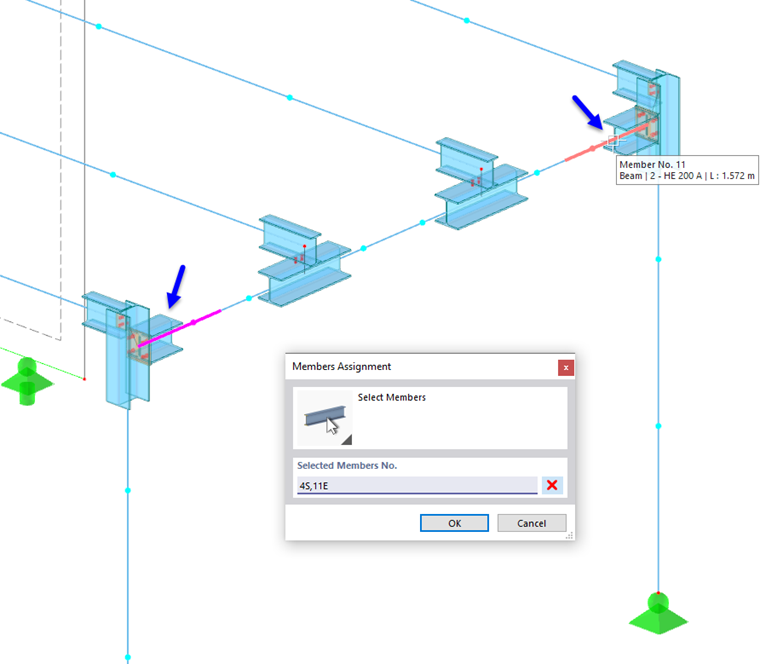

Las barras se dividen gráficamente en tercios. Seleccione las partes de la viga del pórtico que están conectadas a los pilares:
- Barra 4 - Inicio (haga clic en la parte junto al pilar)
- Barra 11 - Fin (haga clic en la parte junto al pilar)

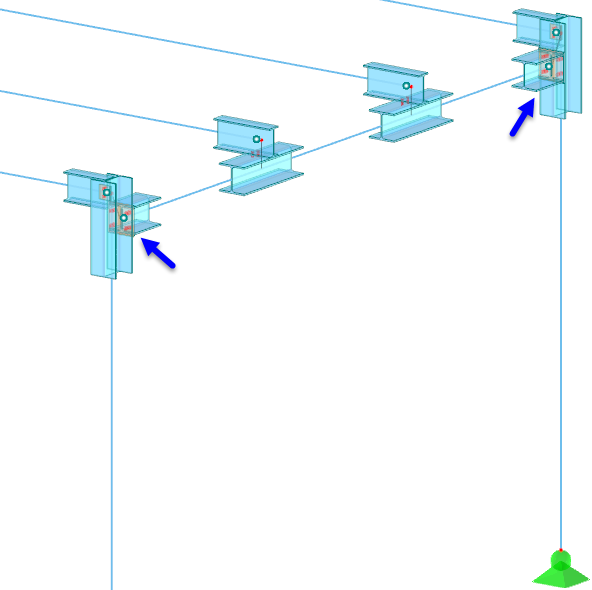

Haga clic en Aceptar en la ventana "Asignación de barras" para asignar las articulaciones.
Impacto en momentos

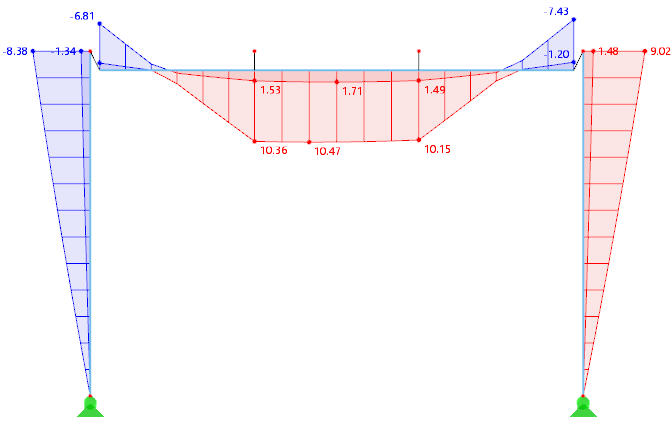

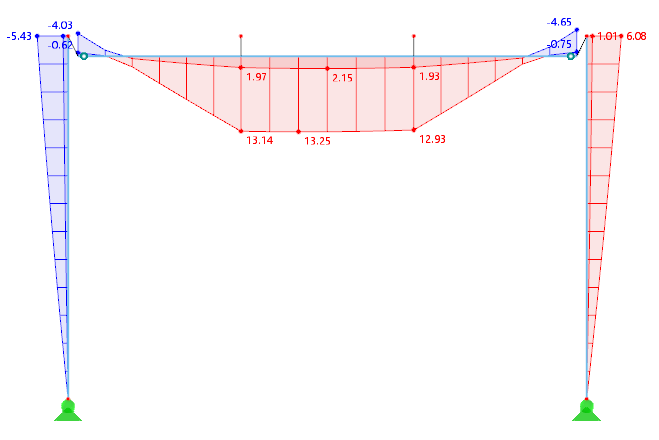

La consideración de la rigidez inicial por medio de articulaciones en barras da como resultado una distribución modificada de momentos para la viga del pórtico y los pilares. Los momentosMy en la conexión se reducen considerablemente, mientras que aumentan en el vano interior debido a la redistribución. Las siguientes imágenes, que son solo para su información, muestran las diferencias.
