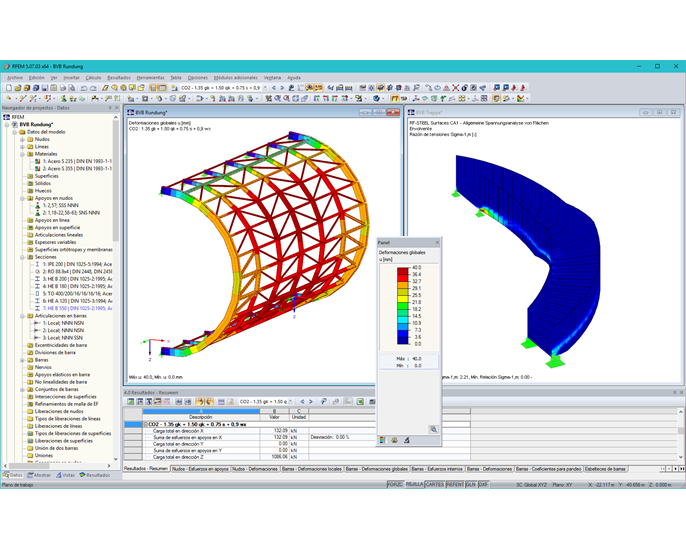

Die nachfolgenden Daten beziehen sich auf das Modell der Rundung.
Länge: ca. 17 m, Breite: ca. 5 m, Höhe: ca. 10 m
Anzahl Knoten: 98, Stäbe: 241, Querschnitte: 6
Der architektonische Entwurf stammt von den Kölner Architekten msm meyer schmitz-morkramer. Unter anderem für die Planung der Tragkonstruktion war der Dlubal-Kunde osd aus Frankfurt am Main verantwortlich.
Tragkonstruktion
Um eine größtmögliche Flexibilität im Innenbereich zu erhalten, wurden die inneren Stützen auf ein Minimum reduziert. Dadurch ergeben sich Deckenspannweiten bis 17 m. Die Decken und Stützen wurden als Stahl-Beton-Verbundkonstruktion ausgeführt. Dadurch wurden schlanke und hoch tragfähige Bauteile möglich, die keine zusätzliche Brandschutzummantelung benötigen.

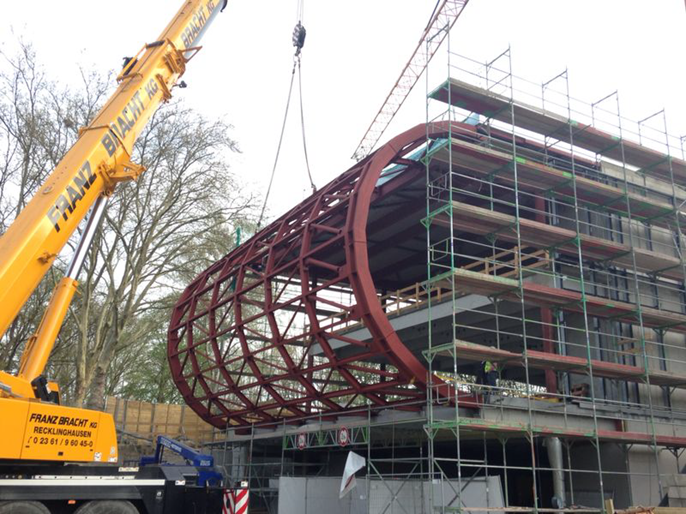

Den Abschluss des Gebäudes auf der Westseite bildet die markante „Rundung“. Die geschweißte Stahlkonstruktion aus I-Profilen überspannt zwei Geschosse. Die Schweißkonstruktion in polygonaler Ausführung hat einen Durchmesser von ca. 9 m. Sie ist im Innenbereich begehbar und nimmt Tribünen mit originalen Stadionsitzen vor der „gelben Wand“ auf.

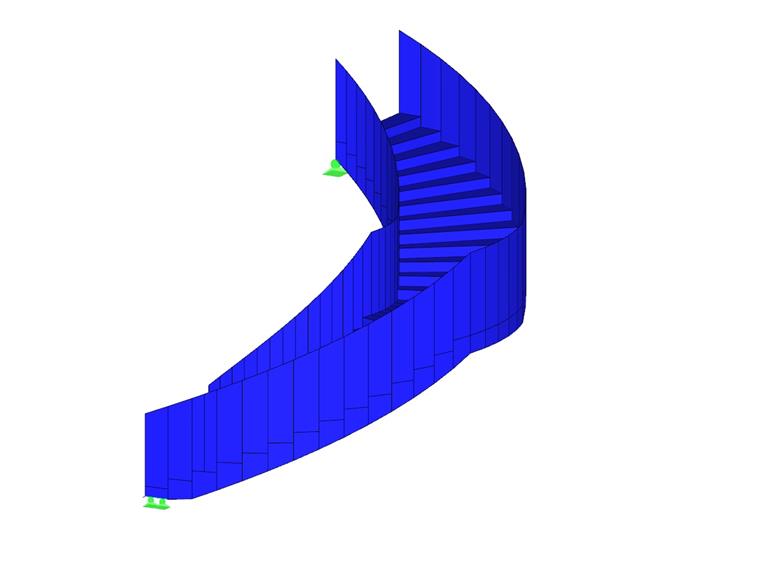

Ein weiterer Hingucker im Innenbereich ist die räumlich geschwungene Treppe aus Stahlblechen.

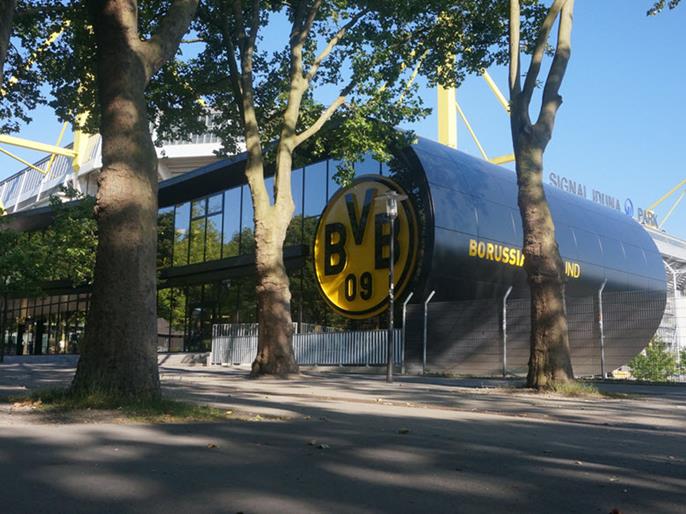

Mit der BVB-FanWelt ist ein ästhetisches Gebäude entstanden, welches alle Funktionen rund um den Fan unter einem Dach vereint.
| Ingeniería estructural | Tragwerksplanung, Fassadenplanung, Bauphysik office for structural design osd GmbH & Co. KG www.o-s-d.com |
| Arquitecto | msm meyer schmitz-morkramer, Colonia, Alemania www.msm-architecture.com |
| Contratista general | Baugesellschaft Zabel GmbH, Castrop-Rauxel, Alemania www.zabel-bau.de |
| Inversor | BVB Merchandising Ltd., Dortmund, Alemania www.bvb.de. |
