Estructura de aluminio personalizada para el canal de televisión chino Jiangsu TV

Por encargo de Dutchrigger BV, T&E Support realizó el análisis de una estructura de aluminio para el espectáculo de Nochevieja del canal de televisión chino Jiangsu TV.

Además, T&E Support también fue responsable de supervisar la instalación. Para el cálculo y diseño del modelo en 3D, utilizaron el programa de elementos finitos RFEM y el módulo adicional RF-ALUMINIUM.

El diseño del escenario

El concepto escénico del espectáculo se modeló a partir de una gota de agua simbolizando el sudor de la lucha y las lágrimas de alegría. La construcción, en forma de una gota de agua, fue un objeto controlado con movimiento. Doce estructuras en forma de anillo utilizando cerchas circulares fueron completamente equipadas con tecnología de espectáculos para transformarse en varias formas y así se ajustaran a la actuación del escenario.

Propietario Dutchrigger BV
Utrecht, Países Bajos
Análisis estructural T&E Support
www.tesupport.nl

Especificaciones del proyecto

¿Tiene alguna pregunta?

Eventos
2024-04-30
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de madera
2024-05-02
Fases de construcción en estructuras de membranas con RFEM 6
EN-ES | Bandera Seminario web
Fases de construcción en estructuras de membranas con RFEM 6
2024-05-08
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de hormigón armado
2024-05-08
Modelado de secciones y\n análisis de tensiones en RSECTION 1
EN-ES | Bandera Seminario web
Modelado de secciones y análisis de tensiones en RSECTION 1
2024-05-14
Modelado de secciones de pared delgada en RSECTION 1
ES | Bandera Seminario web
Modelado de secciones de pared delgada en RSECTION
2024-05-15
Online Training | English
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de acero
2024-05-16
Consideración de las fases de construcción en RFEM 6
EN-ES | Bandera Seminario web
Consideración de las fases de construcción en RFEM 6
2024-05-23
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Mayo de 2024
2024-05-28
Cálculo de edificios por plantas en RFEM 6
ES | Bandera Seminario web
Cálculo de edificios por plantas en RFEM 6
2024-06-20
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal
EN-ES | Bandera Seminario web
Preguntas frecuentes respondidas por el equipo de soporte de Dlubal | Junio de 2024
2024-10-16
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RFEM 6 | Estudiantes | Introducción al cálculo de barras
2024-10-23
Capacitación en línea | Inglés
EN-ES | Bandera Formación en línea
RSECTION 1 | Estudiantes | Introducción a la resistencia de materiales
Vídeos
P+F|005426
ES-ES | Bandera Preguntas frecuentes (FAQ)
Pregunta frecuente 005426 | ¿Cómo puedo aplicar cargas superficiales a una estructura abierta en RFEM 6?
Duración: 00:00:23 min
ES | Bandera General
Software para análisis y diseño de estructuras de aluminio | RFEM 6 y RSTAB 9 de Dlubal Software
Duración: 00:02:24 min
P+F|005321
ES-ES | Bandera Preguntas frecuentes (FAQ)
Preguntas frecuentes 005321 | ¿Cómo aplico la carga en barras que no son coplanares en RFEM 6?
Duración: 00:00:55 min
FAQ | 005076
ES-ES | Bandera Preguntas frecuentes (FAQ)
FAQ 005076 |  ¿Cómo aplico la carga de viento a las barras de estructuras abiertas?
Duración: 00:00:40 min
DK | Bandera Proyecto de cliente
CP 001193 | Andamio para la prisión de Hobro, Dinamarca
Duración: 00:00:06 min
ES | Bandera Base de datos de conocimientos
KB 000494 | Sticción de Coulomb
Duración: 00:01:24 min
Pregunta frecuente 004904
ES | Bandera Preguntas frecuentes (FAQ)
FAQ 004904 | ¿Cómo se simula un objeto inflable en RFEM?
Duración: 00:12:08 min
ES | Bandera Característica del producto
Estructuras con membranas neumáticas con RFEM y RF-FORM-FINDING
Duración: 00:01:20 min
SVT|016
ES | Bandera General
SVT 016 | Búsqueda de forma de una membrana de cubierta
Duración: 00:02:32 min
Modelos para descargar
Modelo 004746 | Estructura de la cubierta del escenario al aire libre
242x
37x
Estructura de la cubierta del escenario al aire libre
Andamiaje
2739x
272x
Andamio de aluminio
Soporte de póster
586x
32x
Soporte de póster
Advertising Poster Stand with Lighting
1199x
110x
Soporte de póster publicitario con iluminación
Recinto en forma de balón de fútbol con cojines neumáticos
1140x
113x
Recinto en forma de balón de fútbol con cojines neumáticos
Portería de fútbol
2289x
223x
Portería de fútbol
3D-Modell des Haupttragwerkes in RFEM (© formTL)
1329x
Estructura de soporte de carpa con cerchas en arco
3D-Modell der Projektionskuppel in RFEM (© formTL)
504x
Cúpula hecha de vigas de aluminio
Escalera
661x
47x
escalera
Artículos de la base de datos de conocimientos
KB 001874 | Análisis LTB según ADM 2020, sección F.4 en RFEM 6
El pandeo lateral (LTB) es un fenómeno que se produce cuando una viga o barra estructural se somete a flexión y el ala comprimida no está lo suficientemente apoyada lateralmente. Esto conduce a una combinación de desplazamiento lateral y torsión. Es una consideración crítica en el diseño de elementos estructurales, especialmente en vigas y vigas esbeltas.
Definición de la no linealidad de las condiciones del apoyo en los apoyos en nudos
El rozamiento (fricción) juega un importante papel en la práctica. Sin esta, los frenos de los automóviles serían inútiles, los objetos en planos inclinados siempre se deslizarían y sería imposible unir tornillos pretensados.
Generar catenaria
RFEM und RSTAB können als Vertreter der allgemeinen Stab- beziehungsweise FEM-Programme eine Vielzahl von Teilgebieten des Bauwesens abdecken. So ist auch die Bemessung von Seiltragwerken in beiden Software-Lösungen möglich. Im Folgenden sollen einige Modellierungs- und Bemessungshilfen vorgestellt werden.
Zonas de carga de nieve de Alemania
En Alemania, DIN EN 1991-1-3 con el Anejo Nacional DIN EN 1991-1-3/NA regula las cargas de nieve. Das Normpaket gilt für Hoch- und Ingenieurbauwerke in einer Höhe bis 1.500 m über Meeresniveau.
Capturas de pantalla

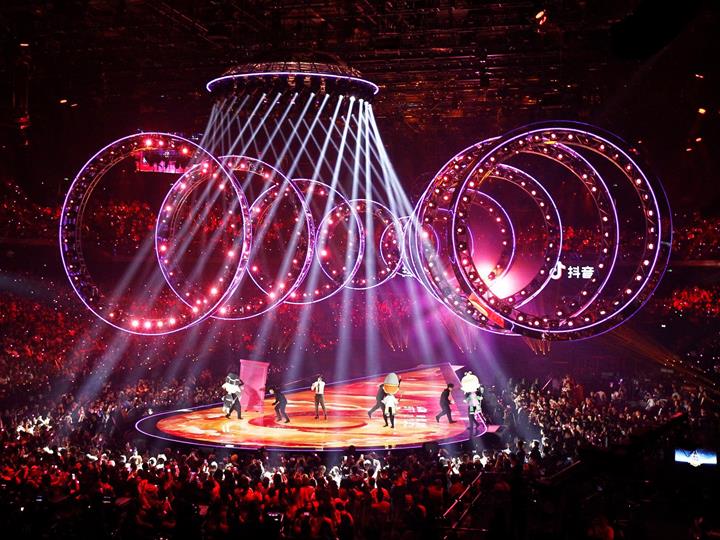

Las cerchas circulares iluminadas durante una exhibición (© T&E Support)
Beleuchtete Traversenkreise während der Show (© T&E Support)

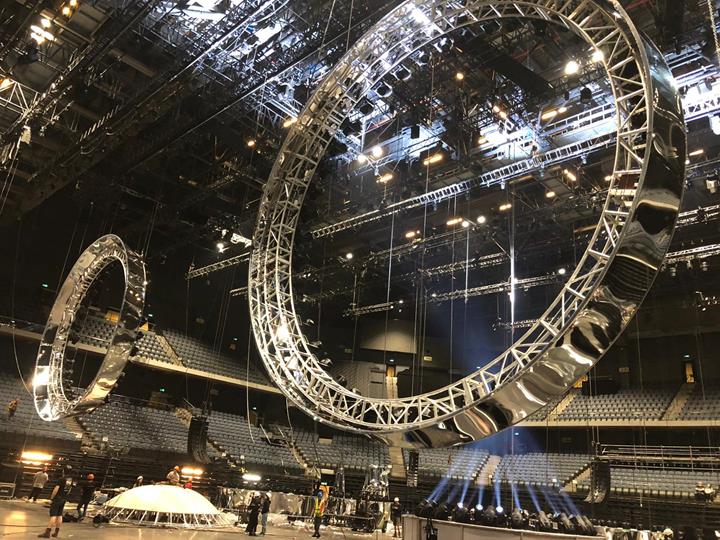

La instalación de las cerchas circulares (© T&E Support)
La instalación de las cerchas circulares (© T&E Support)

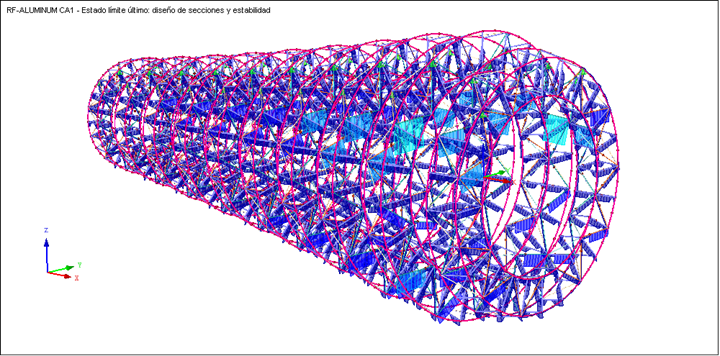

Modelo de RFEM con los resultados del cálculo de RF-ALUMINIUM (© T&E Support)
