Indywidualna aluminiowa konstrukcja na zamówienie chińskiej stacji telewizyjnej Jiangsu TV
Projekt klienta
Na zlecenie Dutchrigger BV, firma T&E Support przeprowadziła analizę statyczną aluminiowej konstrukcji użytej podczas transmisji programu sylwestrowego nadawanego w chińskiej stacji telewizyjnej Jiangsu TV.
| Klient |
Dutchrigger BV Utrecht, Holandia |
| Obliczenia konstrukcyjne |
T&E Support www.tesupport.nl |

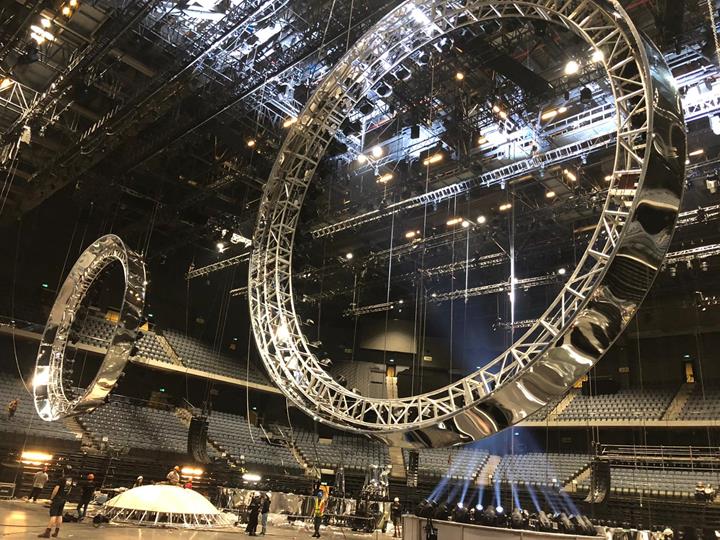

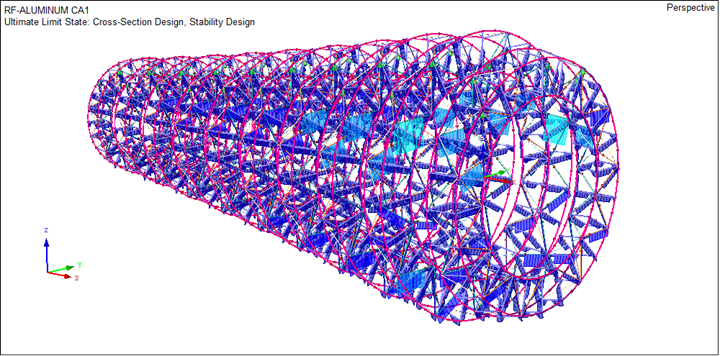

Ponadto T&E Support była odpowiedzialna za montaż i nadzór nad całą instalacją. Do analizy statyczno wytrzymałościowej konstrukcji w 3D wykorzystano program RFEM oraz moduł dodatkowy RF-ALUMINUM do zaprojektowania jej elementów.
Scenografia

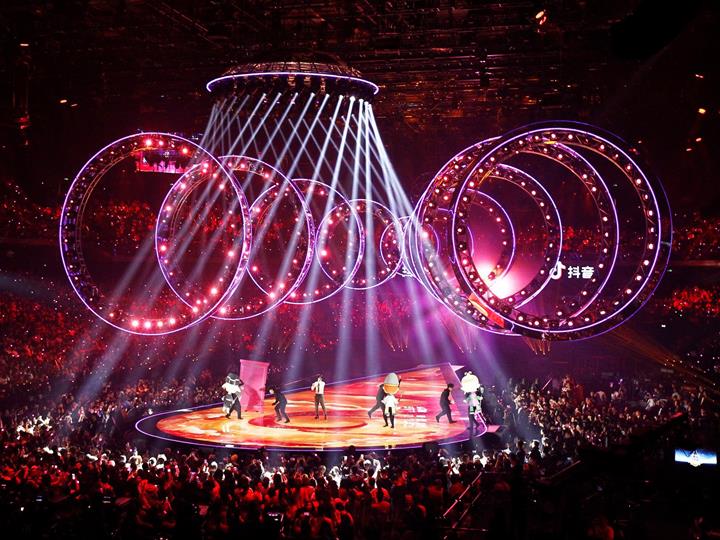

Koncepcja sceniczna spektaklu sylwestrowego opierała się na przedstawieniu kropli wody, symbolizującej pot walki oraz łzy radości. Aluminiowa konstrukcja była zdalnie sterowana i ruchoma podczas całego spektaklu. Stanowiło ją dwanaście kratownic w kształcie pierścienia, do których zamontowano osprzęt sceniczny, który umożliwiał zmiany kształtu i oświetlenia konstrukcji, w zależności od tego co aktualnie działo się na scenie.
Słowa kluczowe
Konstrukcja aluminiowa Scena Okrągła kratownica Techniczne wyposażenie eventów
