Structure en aluminium sur-mesure pour la chaîne de télévision chinoise Jiangsu TV

La société Dutchrigger BV a confié au bureau d'études T&E Support le calcul d'une structure en aluminium intégrée au décor de l'émission du Nouvel An de la chaîne de télévision chinoise Jiangsu TV.

La société T&E Support était également chargée de superviser l'installation de la structure. Le logiciel de calcul de structure aux éléments finis RFEM et le module additionnel RF-ALUMINUM ont été utilisés pour calculer et concevoir le modèle 3D.

Conception de la scène

La scène conçue pour l'émission est en forme de goutte d'eau, qui symbolise la sueur versée au cours d'une lutte et les larmes de joie. Divers effets scénographiques peuvent être contrôlés via les mouvements et les déplacements des personnes évoluant sur cette scène. Les douze anneaux en treillis circulaires disposent d'un équipement complet pour s'adapter aux spécificités de mise en scène de chaque numéro effectué pendant l'émission

Extrait de l'émission du Nouvel An de Jiangsu TV

Maître d'ouvrage	Dutchrigger BV Utrecht, Pays-Bas
Calcul de structure	T&E Support www.tesupport.nl

Spécifications du projet

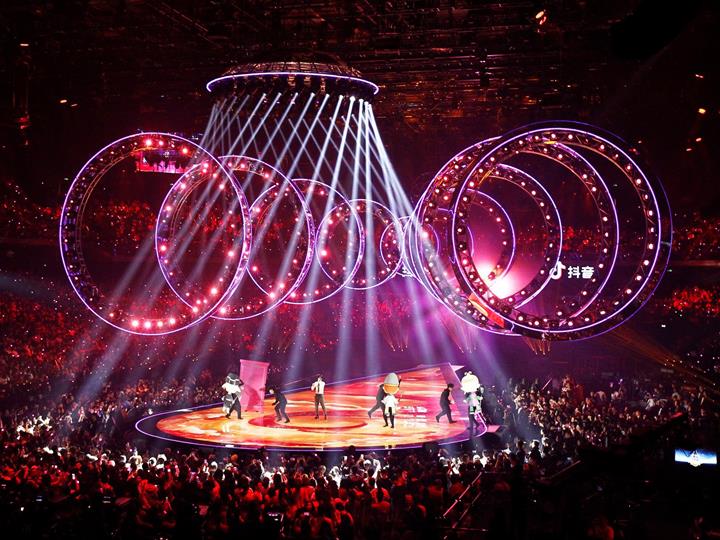

Beleuchtete Traversenkreise während der Show (© T&E Support)

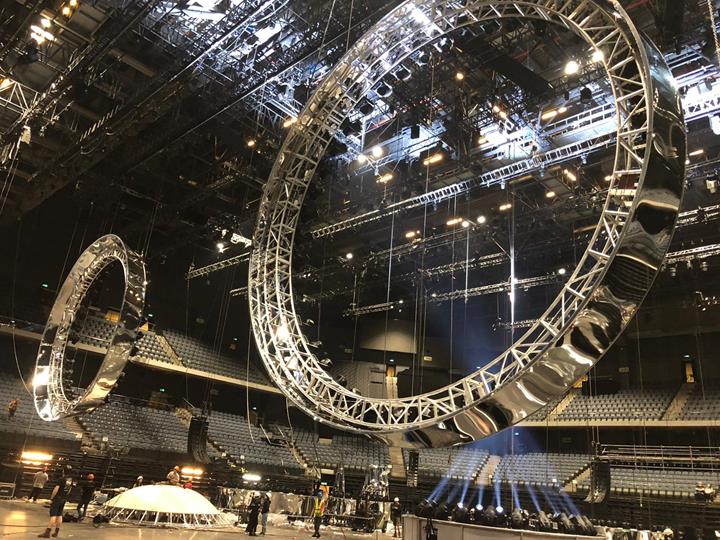

Installation des anneaux en treillis circulaires (© T&E Support)

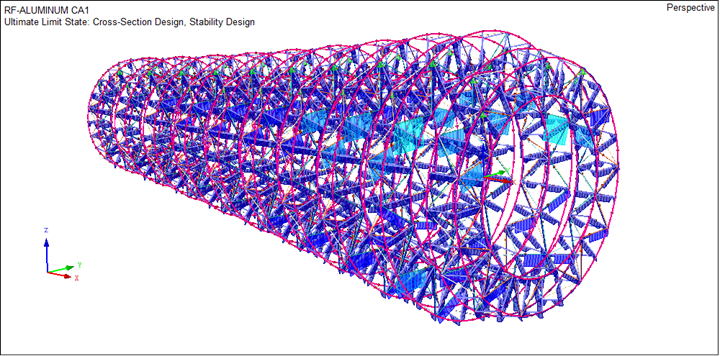

Modèle RFEM avec résultats de l'analyse de stabilité dans RF-ALUMINIUM (© T&E Support)
