Struttura di alluminio su misura per la stazione televisiva cinese Jiangsu TV

Su richiesta di Dutchrigger BV, T&E Support ha eseguito l'analisi strutturale per una struttura in alluminio utilizzata nello spettacolo di capodanno della stazione TV cinese Jiangsu TV.

Oltre al calcolo stesso, T&E Support era anche responsabile della supervisione durante l'installazione. Per il calcolo e la progettazione del modello 3D, sono stati utilizzati il programma agli elementi finiti RFEM e il modulo aggiuntivo RF-ALUMINUM.

Design scenico

L'intero concetto di palcoscenico per lo spettacolo dovrebbe rappresentare una goccia d'acqua, che simboleggia il sudore durante la lotta e le lacrime di gioia. La struttura anche assomiglia a forma di goccia d'acqua ed era controllata dal movimento. Dodici strutture a forma di anello che utilizzano travi reticolari a forma circolare sono state completamente dotate di tecnologia di intrattenimento al fine di trasformarsi in varie forme per adattarsi allo spettacolo.

Video dello spettacolo di Capodanno (Estrazione)

Proprietario	Dutchrigger BV Utrecht, Paesi Bassi
Analisi strutturale	T&E Support www.tesupport.nl

Specifiche del progetto

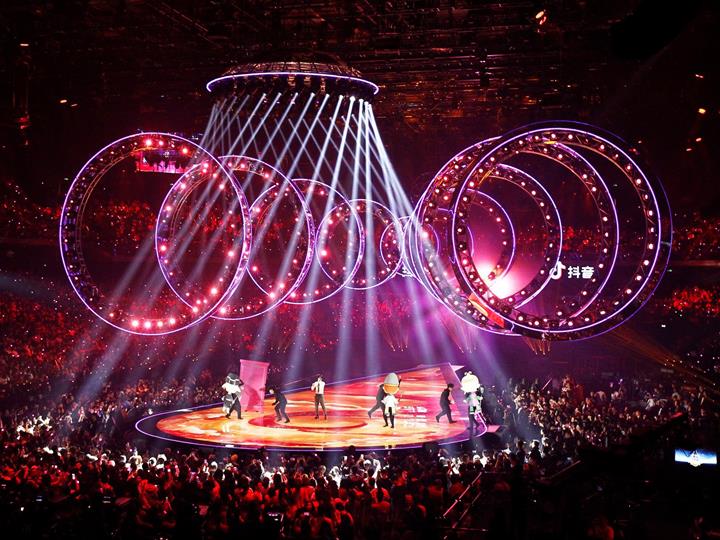

Beleuchtete Traversenkreise während der Show (© T&E Support)

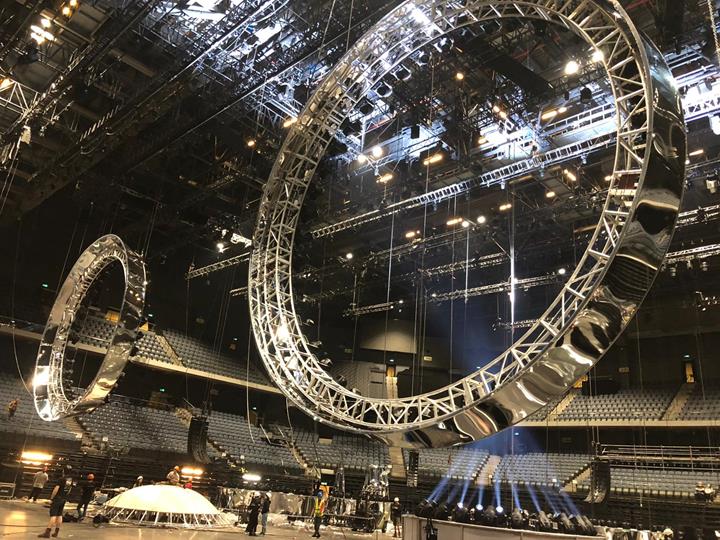

Installazione di travi reticolari a forma circolare (© T&E Support)

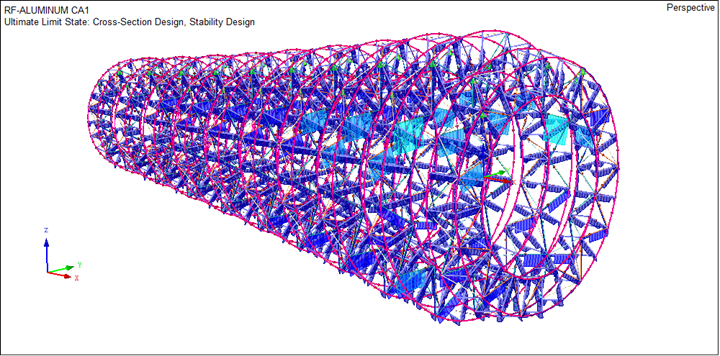

Modello RFEM con risultati di progetto RF-ALUMINUM (© T&E Support)
