Hliníková konstrukce na míru pro čínskou televizní stanici Jiangsu TV

Společnost Dutchrigger BV pověřila společnost T&E Support statickým výpočtem hliníkové konstrukce, která byla na zakázku vyrobena na silvestrovskou show čínské televizní stanice Jiangsu TV.

T&E Support převzala odpovědnost také za dohled nad instalací. Pro výpočet a posouzení 3D modelu použila tato společnost program RFEM pro výpočty metodou konečných prvků a přídavný modul RF-ALUMINUM.

Návrh jeviště

Návrh scény pro pořádanou show vychází z tvaru kapky jako symbolu potu vynaloženého úsilí a zároveň slz radosti. Sama konstrukce ve tvaru kapky byla pohybově řízena. Dvanáct kruhů příhradové konstrukce, plně vybavené scénickou technikou, mohly průběžně reagovat na vystoupení na jevišti.

Videozáznam silvestrovské show (ukázka)

Investor	Dutchrigger BV Utrecht, Nizozemsko
Statický výpočet	T&E Support www.tesupport.nl

Specifikace projektu

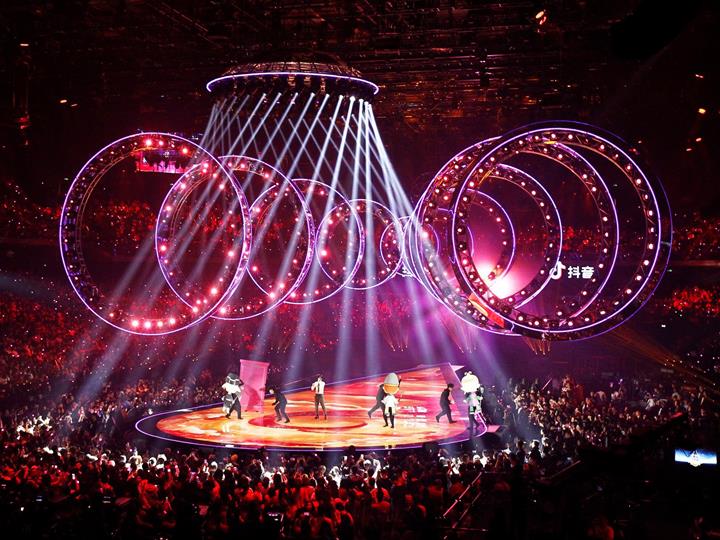

Beleuchtete Traversenkreise während der Show (© T&E Support)

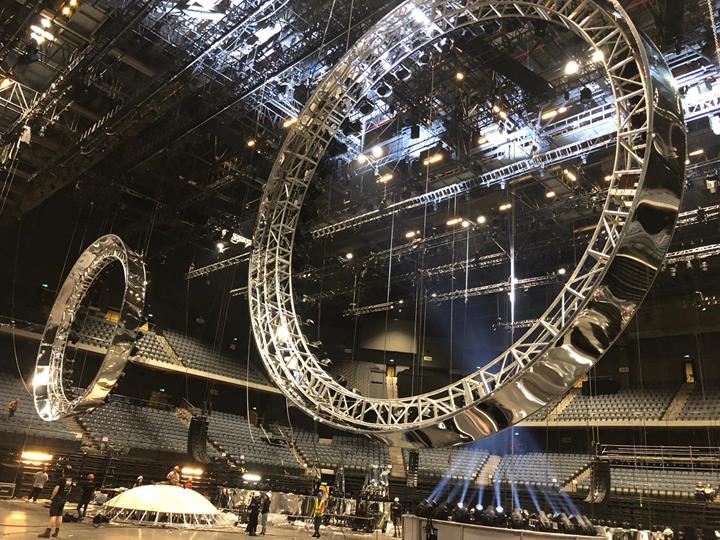

Instalace kruhů (© T&E Support)

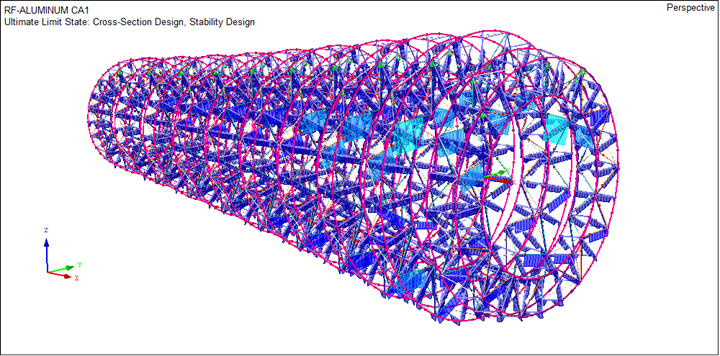

RFEM model s výsledky posouzení v modulu RF-ALUMINUM (© T&E Support)
