Maßgefertigte Aluminiumkonstruktion für den chinesischen TV-Sender Jiangsu TV

Im Auftrag von Dutchrigger BV erstellte T&E Support die statische Berechnung der Aluminiumkonstruktion, die für die Silvestershow des chinesischen TV-Senders Jiangsu TV individuell angefertigt wurde.

Zudem war T&E Support für die Überwachung der Ausführung verantwortlich. Für die Berechnung und Bemessung des 3D-Modells nutzten sie das Finite-Elemente-Programm RFEM und das Zusatzmodul RF-ALUMINIUM.

Bühnendesign

Das Bühnendesign für diese Show basiert auf der Form eines Wassertropfens, der den Schweiß der Anstrengung und Freudentränen symbolisiert. Die Konstruktion in Form eines Wassertropfens selbst war ein bewegungsgesteuertes Objekt. Zwölf ringförmige Konstruktionen, sogenannte Traversenkreise, voll mit Veranstaltungstechnik, konnten passend zu den Auftritten in Szene gesetzt werden.

Video der Silvestershow (Auszug)

Auftraggeber	Dutchrigger BV Utrecht, Niederlande
Statik	T&E Support www.tesupport.nl

Projektspezifikationen

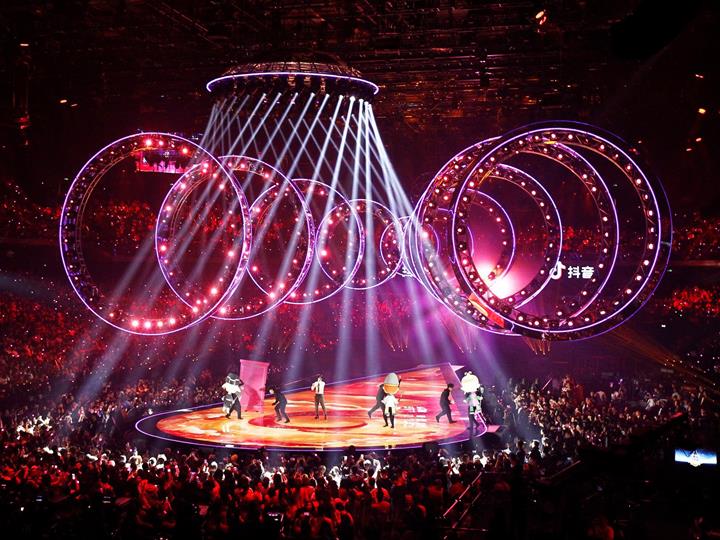

Beleuchtete Traversenkreise während der Show (© T&E Support)

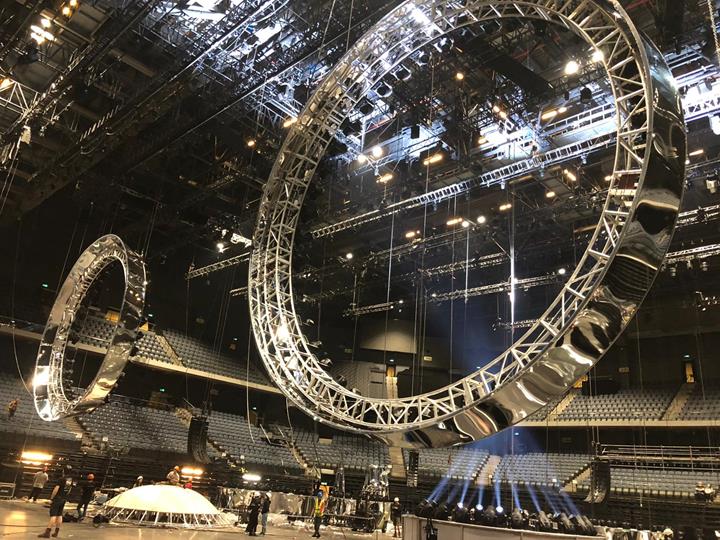

Installation der Traversenkreise (© T&E Support)

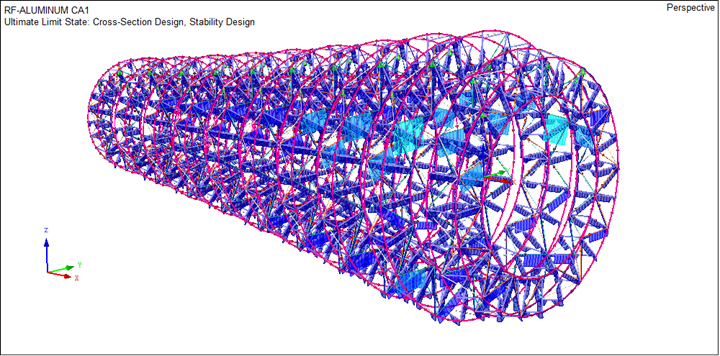

RFEM-Modell mit Bemessungsergebnissen von RF-ALUMINIUM (© T&E Support)
