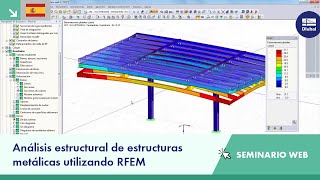

Seminario web Dlubal: Análisis estructural de estructuras metálicas

Boletín informativo

Reciba información regularmente sobre noticias, consejos útiles, eventos programados, ofertas especiales y vales descuento al menos una vez al mes.

El software más adecuado para análisis de estructuras según los Eurocódigos

“Decidimos trabajar con Dlubal RFEM para el cálculo de estructuras de acero tridimensionales después del análisis de varias ofertas en el mercado. Es el software que parece ser el más adecuado para los análisis según los Eurocódigos. Con su interfaz de trabajo intuitiva y clara, tanto los datos como los resultados pueden ser introducidos de manera visible y se pueden editar de una manera suave y eficiente lo cual minimiza el efecto de una 'caja negra'.

El soporte técnico es extraordinariamente paciente, competente y responde rápidamente con lo que confirmó nuestra decisión a favor de RFEM. Los tutoriales, el blog y los manuales de usuario detallados permiten un autoaprendizaje y formación inicial completos, y luego un aprendizaje continuo de las nuevas funciones. Un aspecto positivo más es la estructura de software modular, lo que hace posible ampliar la oferta basada en el mismo programa principal sin una etapa de aprendizaje importante. Incluso si decidimos mañana centrarnos más en estructuras de madera, aluminio o vidrio, el cálculo no será un elemento de bloqueo para nosotros.”

Cálculo de barras y conjuntos de barras de acero según el EC 3

RF-/STEEL EC3 realiza todos los cálculos característicos de los estados límite últimos, así como también los análisis de estabilidad y de deformaciones según:

  •  EN 1993-1-1:2005 + AC:2009,
  •  EN 1993-1-2:2006 + AC:2005 (estructuras expuestas al fuego),
  •  EN 1993-1-4:2006 (aceros inoxidables),
  •  EN 1993-1-5:2006.

  1. Funciones

    • Importación de materiales, secciones y esfuerzos internos desde RFEM/RSTAB
    • Cálculo de secciones de pared delgada según EN 1993-1-1:2005 y EN 1993-1-5:2006
    • Clasificación automática de secciones según EN 1993-1-1:2005 + AC:2009, apartado 5.5.2 y EN 1993-1-5:2006, apartado 4.4 (clase de sección 4) con opción de determinar los anchos eficaces según el Anexo E para tensiones bajo fy
    • Integración de los parámetros para los siguientes Anejos Nacionales:
      •  AN/UNE-EN 1993-1-1:2013-02 (España)
      • United Kingdom NA to BS EN 1993-1-1/NA:2008-12 (Reino Unido)
      •  DIN EN 1993-1-1/NA:2015‑08 (Alemania)
      •  ÖNORM 1993-1-1:2007-02 (Austria)
      • Belgium NBN EN 1993-1-1/NB:2010-12 (Bélgica)
      • Bulgaria BLG EN 1993-1-1/NA:2008 (Bulgaria)
      • Cyprus NA to CYS EN 1993-1-1/NA:2009-03 (Chipre)
      •  CSN EN 1993-1-1/NA.ed: 2007-05 (República Checa)
      •  DS/EN 1993-1-1 DK NA:2015 (Dinamarca)
      •  SFS-EN 1993-1-1:2005 (Finlandia)
      •  NF EN 1993-1-1/NA:2007-05 (Francia)
      •  UNI EN 1993-1-1/NA:2008 (Italia)
      •  LST EN 1993-1-1/NA:2009-04 (Lituania)
      •  MS EN 1993-1-1:2010 (Malasia)
      •  NEN EN 1993-1-1/NA:2011-12 (Países Bajos)
      •  NS EN 1993-1-1/NA:2008-02 (Noruega)
      •  PN-EN 1993-1-1:2006-06 (Polonia)
      •  NP EN 1993-1-1/NA:2010-03 (Portugal)
      •  SR EN 1993-1-1:2006/NA:2008-04 (Rumanía)
      •  SS EN 1993-1-1/NA:2010 (Singapur)
      •  STN EN 1993-1-1/NA:2007-12 (Eslovaquia)
      •  SIST-EN 1993-1-1/NA:2006-03 (Eslovenia)
      •  SS-EN 1993-1-1/NA:2011-04 (Suecia)

    Además de los Anejos Nacionales (AN) listados anteriormente, también es posible definir un AN específico aplicando valores límite y parámetros definidos.

    • Cálculo automático de todos los factores requeridos para el valor de cálculo de la resistencia a pandeo por flexión Nb,Rd
    • Determinación automática del momento crítico elástico ideal Mcr para cada barra en cada posición x según el método de los valores propios o comparando los diagramas de momento. Sólo se tienen que definir los apoyos laterales intermedios.
    • Dimensionamiento de barras de sección variable, secciones asimétricas o conjuntos de barras según el método general descrito en EN 1993-1-1, 6.3.4
    • Al aplicar el método general de acuerdo con 6.3.4, están disponibles las opciones de Naumes, Strohmann, Ungermann y Sedlacek (Stahlbau 77 (2008), págs. 748-761)
    • Consideración de coacciones al giro (por ejemplo chapas trapezoidales y correas)
    • Ampliación de módulo RF-/STEEL Warping Torsion (se requiere la licencia) para el análisis de estabilidad según la teoría de segundo orden como un análisis de tensiones, incluyendo la consideración del 7º grados de libertad (alabeo)
    • Ampliación de módulo RF-/STEEL Plasticity (se requiere la licencia) para análisis plásticos de secciones según el Método de los esfuerzos internos parciales (PIFM) y el Método Simplex para secciones generales (en conexión con la ampliación de módulo RF‑/STEEL Warping Torsion es posible realizar el cálculo plástico según el análisis de segundo orden)
    • Cálculo de ELU: opción de seleccionar situaciones de cálculo fundamentales y accidentales para cada caso de carga, combinación de carga o de resultados
    • Cálculo de ELS: opción de seleccionar situaciones de cálculo características, frecuentes o cuasipermanentes para cada caso de carga, combinación de carga o de resultados
    • Análisis de tracción con áreas de sección transversal neta definible para el inicio de barra y fin de barra, si se da el caso
    • Cálculo de soldaduras de secciones soldadas
    • Cálculo opcional de un muelle de alabeo para los apoyos en nudos en los conjuntos de barras
    • Gráfico de razones de tensiones en la sección y en el modelo de RFEM/RSTAB
    • Determinación de esfuerzos internos determinantes
    • Filtro de opciones para resultados gráficos en RFEM/RSTAB
    • Visualización gráfica de razones de tensiones y clases de secciones en la vista renderizada
    • Escalas de colores en las ventanas de resultados
    • Conexión entre tablas y la ventana de trabajo de RFEM/RSTAB al seleccionar gráficamente la barra en uso
    • Modo Mostrar para modificar la vista en la ventana de trabajo
    • Optimización automática de secciones
    • Transferencia de secciones optimizadas a RFEM/RSTAB
    • Lista de piezas y estudio de cantidades
    • Exportación directa de datos a MS Excel u OpenOffice.org Calc
    • Informe preparado para las verificaciones
    • La curva de temperatura se puede exportar al informe
  2. Selección de secciones para el cálculo

    Entrada de datos

    RF-/STEEL EC3 importa las secciones definidas en RFEM/RSTAB de forma automática. Se puede calcular todo tipo de secciones de pared delgada. El programa decide qué método de cálculo, conforme a la normativa, es el más eficiente.

    Para el cálculo del estado límite último se considera varias cargas y se puede elegir entre la interacción de fórmulas mencionadas en la norma.

    Una parte esencial del análisis según el Eurocódigo 3, es la clasificación de secciones de la clase 1 a la 4. De esta manera, se puede determinar el límite para la capacidad de cálculo y la capacidad a torsión debida a pandeo local para las partes de las secciones. Además, RF-/STEEL EC3 determina la relación anchura-espesor (c/t) de las partes de la sección sometidas a compresión y clasifica las secciones de forma automática.

    Para el análisis de estabilidad se puede decidir para cada barra o conjunto de barras si el pandeo por flexión actúa en dirección "y" y/ó "z". Además, se puede definir coacciones laterales adicionales. RF-/STEEL EC3 determina la esbeltez y la carga de pandeo elástica crítica automáticamente al considerar las condiciones de contorno. Para el análisis de pandeo lateral, el programa define también el momento crítico elástico ideal requerido automáticamente, aunque se da la posibilidad de definirlo manualmente. Incluso se puede considerar el punto de aplicación de las cargas transversales que afectan la resistencia a torsión mediante ajustes detallados. Además, es posible considerar las coacciones al giro (por ejemplo, para chapas trapezoidales y correas).

    En la construcción moderna, al usar perfiles que cada vez son más esbeltos, el límite de servicio representa un factor importante en cálculos estructurales. RF-/STEEL EC3 puede asignar casos de carga, combinaciones de carga y de resultados individualmente en diferentes situaciones de servicio. Los valores límite de deformaciones correspondientes están predefinidos en el Anejo Nacional pero se pueden modificar de forma personalizada. Además, es posible definir las longitudes de referencia y contraflechas, considerándolas para el cálculo.

  3. Muestra gráfica de la deformada del modo propio de un conjunto de barras

    Cálculo

    Para el análisis de cargas debidas a tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones.

    En caso que los componentes estructurales estén sujetos simultáneamente a flexión y compresión, el programa realiza una interacción. RF-/STEEL EC 3 proporciona opciones para la determinación de las fórmulas de interacción, mediante factores de acuerdo con el primer método (anexo A) o el segundo método (anexo B).

    Para el análisis de pandeo a flexión no se requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores requeridos para el valor de cálculo de la carga de flexión. El momento crítico elástico ideal viene predeterminado por el programa para cada barra en cada posición x de la sección. En caso necesario, sólo se tiene que especificar por separado las coacciones laterales intermedias de las barras o conjuntos de barras, definibles en una de las ventanas de entrada de datos.

    Si las barras se seleccionan para el cálculo de protección frente al fuego en RF-/STEEL EC 3, se presenta otra ventana de entrada de datos extra donde se puede definir los parámetros adicionales tales como los tipos de revestimientos o recubrimientos. Como ajustes globales, se puede elegir entre el tiempo de resistencia al fuego, la curva de temperatura y más coeficientes. El informe lista todos los resultados intermedios y la comprobación final del cálculo de protección frente a incendios. Además, es posible imprimir la curva de temperatura en el informe.

  4. Evaluación gráfica de resultados

    Resultados

    Los resultados se muestran en ventanas ordenadas de forma clara, distribuidas por casos de carga, secciones, barras, conjuntos de barras o posiciones en x. Mediante la selección de la correspondiente fila de la tabla, se muestra la información detallada sobre el cálculo realizado.

    Los resultados incluyen una lista completa de todas las propiedades de sección y de materiales, esfuerzos internos de cálculo y factores de cálculo. Además, es posible mostrar la distribución de los esfuerzos internos para cada posición en x en una ventana gráfica separada.

    Las listas de piezas por barras o por conjuntos de barras para los tipos de secciones individuales completan la presentación de resultados detallada y estructurada. Para imprimir los datos de entrada y resultados, es posible utilizar el informe global de RFEM/RSTAB.

    Para usar los resultados en otros programas de procesado, es posible exportar todas las tablas a MS Excel u OpenOffice.org Calc.
