Cálculo de aluminio para RFEM 6

Cálculo de aluminio para RFEM 6

En el complemento Cálculo de aluminio, encontrará una variedad de funciones para el cálculo y dimensionamiento de barras de aluminio. Hemos seleccionado algunas de estas características y las describimos aquí en detalle.

Cálculo de secciones de aluminio en RFEM 6 para el ELS con vista detallada de deformaciones.
Subnavigation
01
Visión general
02
Resistencia y estabilidad
03
Estado límite de servicio
04
Normativa

Funciónres potentes en el complemento Cálculo de aluminio

Con el complemento de dimensionamiento de aluminio, puede verificar de manera eficiente la capacidad de carga, estabilidad y funcionalidad de las construcciones de aluminio.

Diseño intuitivo de estructuras de aluminio

Diseñar y verificar estructuras de aluminio, incluido el análisis de estabilidad de estructuras de miembros de aluminio en el estado límite último o el diseño de resistencia de la sección transversal.

  • Reducción de resistencia (ZAT) debido a soldaduras transversales

    En el complemento de Diseño de Aluminio, puede considerar la reducción localizada de resistencia en la ZAT debido a las soldaduras transversales al realizar el diseño de acuerdo con la EN 1999-1-1.

    Ir al vídeo explicativo

  • Ajuste manual de longitudes de referencia y segmentación por dirección

    Al calcular el límite de deflexión, es necesario considerar ciertas longitudes de referencia. Puedes definir estas longitudes de referencia y los segmentos a verificar de forma independiente entre sí, dependiendo de la dirección. Para ello, define apoyos de diseño en los nodos intermedios de un miembro y asígnalos a la dirección respectiva para el análisis de deformación. De este modo, se crean los segmentos donde puedes definir un precomba para cada dirección y segmento.

  • Filtro de resultados por estado límite

    Puede encontrar las comprobaciones de diseño mostradas en tablas en el complemento de diseño de aluminio. Además, puede mostrar la distribución de los índices de diseño gráficamente. Tiene a su disposición amplias opciones de filtrado tanto en la tabla como en la salida gráfica. De este modo, puede mostrar específicamente las comprobaciones de diseño deseadas por estado límite o tipo de diseño en el programa.

  • Resistencia de secciones
    • Diseño de tracción, compresión, flexión, corte, torsión y fuerzas internas combinadas
    • Diseño de tracción con consideración de un área de sección reducida (por ejemplo, debilitamiento por agujeros)
    • Clasificación automática de secciones transversales para verificar el pandeo local
    • Se tienen en cuenta las fuerzas internas del cálculo con alabeo torsional (7 DOF) utilizando la verificación de tensiones equivalentes (actualmente no disponible para el estándar de diseño ADM 2020).
    • Diseño de secciones transversales de Clase 4 con propiedades efectivas de sección transversal según la EN 1993‑1‑5 (se requieren licencias para RSECTION y Secciones Efectivas para las secciones transversales RSECTION)
    • Comprobación de pandeo a cortante con consideración de refuerzos transversales

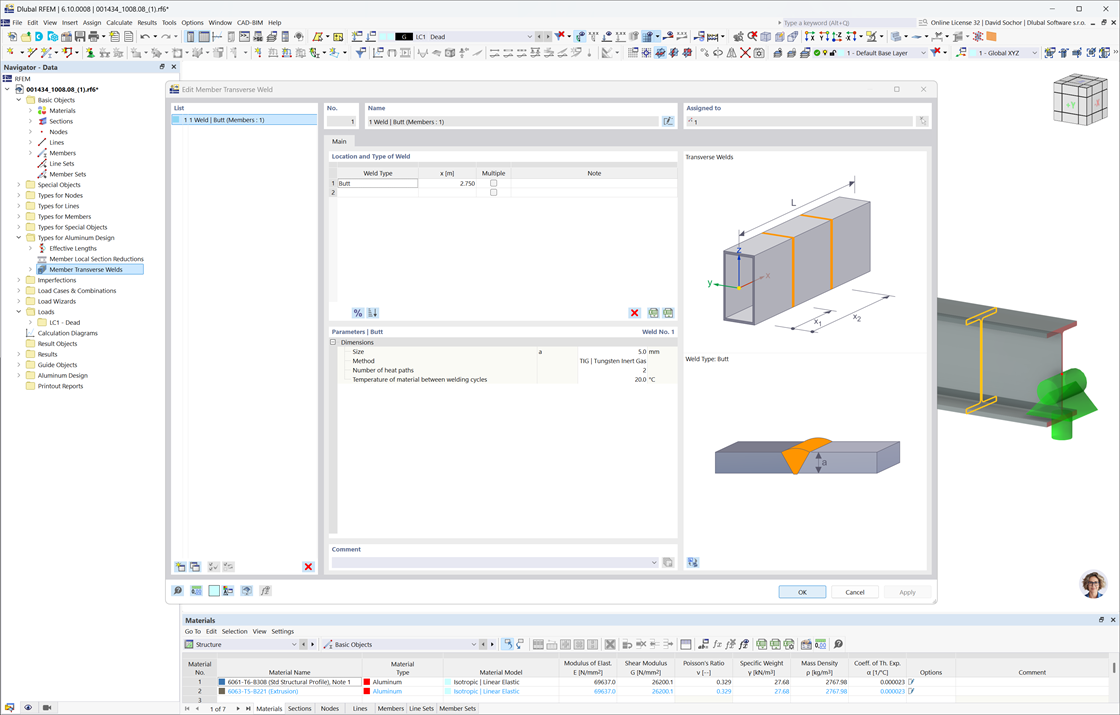

Ventana de diálogo de edición de soldadura trasversal en RFEM 6 con opciones para el cálculo de aluminio según las normas EN 1999-1-1.

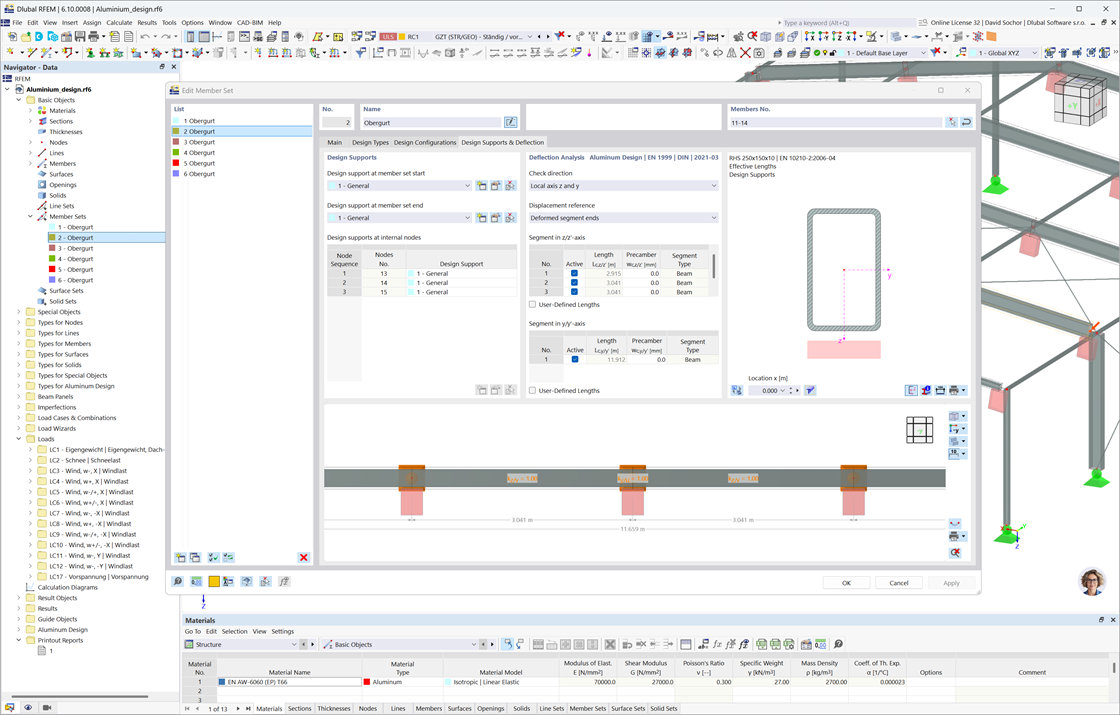

Representación de la flecha y de los apoyos de cálculo en el complemento Cálculo de aluminio. Muestra el estado límite de servicio y las opciones de entrada para el conjunto de barras.

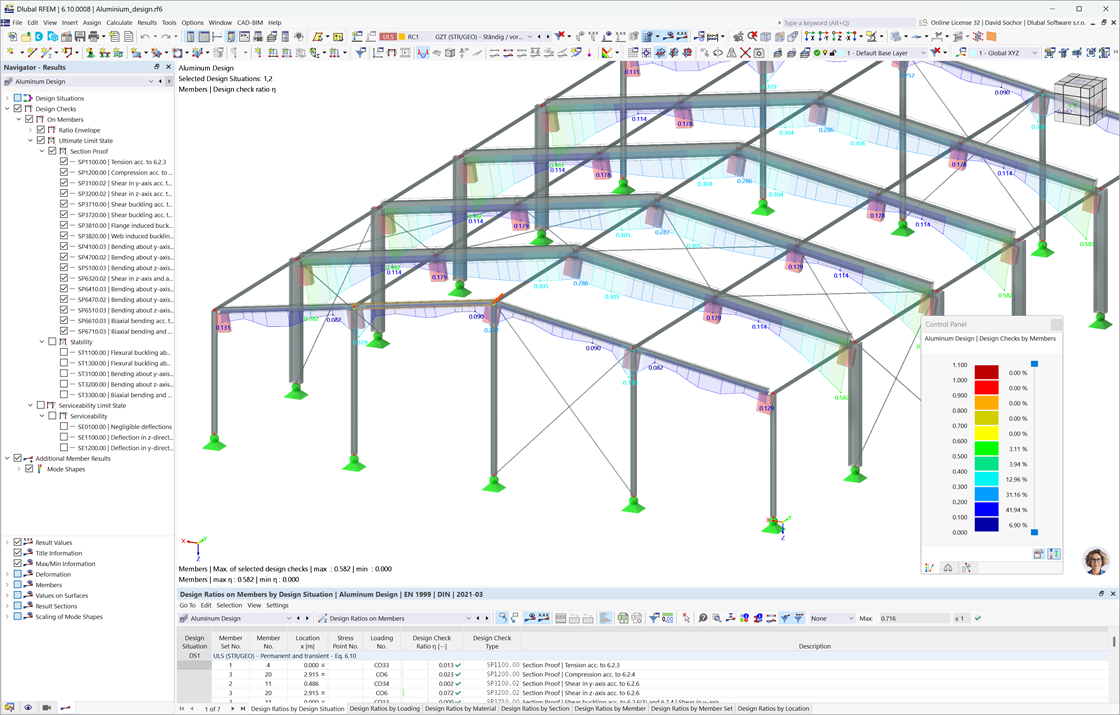

Mostrar gráficamente la distribución de tensiones y las fórmulas para analizar la capacidad de carga de los componentes de aluminio.

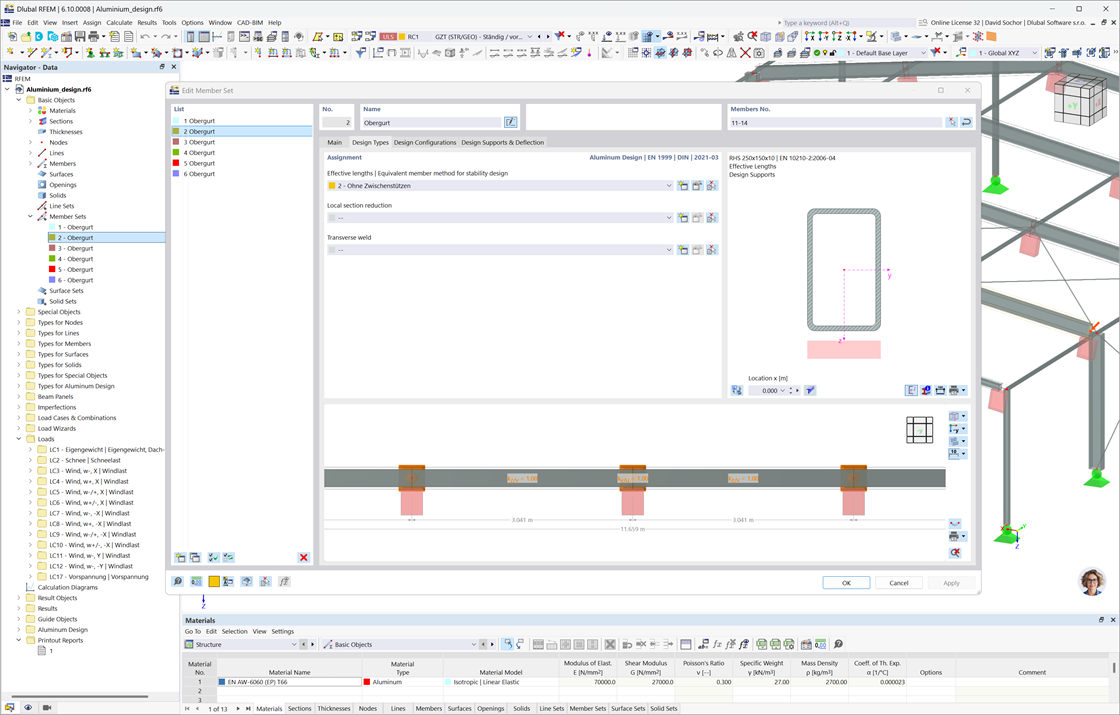

Cuadro de diálogo de RFEM 6 para editar juegos de barras de aluminio centrado en los cálculos de resistencia, estabilidad y de secciones.
Icono de opiniones de clientes

¡Escuche lo que dicen nuestros clientes sobre los productos de Dlubal!

Icono de soporte

¡Experimente Dlubal en vivo y organice una demostración del producto en línea!

Icono de descarga

Pruebe la versión completa de forma gratuita durante 90 días

Características y servicios recomendados

Ícono de vector blanco para representar un símbolo de comunidad en un fondo oscuro.

Comunidad Dlubal

Únase a una comunidad dinámica de ingenieros y diseñadores. Haga preguntas, comparta ideas, sugiera características y conecte con otras personas que se enfrentan a retos similares.

Icono que simboliza la interfaz de programación de aplicaciones, diseñado con gráficos blancos adecuados para fondos oscuros.

API

Utilice la Interfaz de Programación de Aplicaciones (API) de Dlubal para automatizar procesos, integrarse con herramientas externas y crear flujos de trabajo personalizados adaptados a las necesidades específicas de su proyecto.

Icono blanco de una plataforma de aprendizaje sobre un fondo oscuro, adecuado para contenido de formación de Dlubal.

Aprendizaje y base de conocimientos

Comience rápidamente con tutoriales en vídeo paso a paso y guías útiles. Encuentre respuestas, consejos y contenido de aprendizaje para todos los niveles de experiencia.

Icono de computación en la nube blanca diseñada para su uso en fondo oscuro

Cálculos en la nube

Realice sus análisis en la nube, sin límites de hardware. Ahorre recursos locales, procese modelos complejos y trabaje en cualquier lugar, en cualquier momento.

Verificaciones de cálculo para secciones de RSECTION generales

El complemento de diseño de aluminio te ofrece posibilidades adicionales. Aquí, también puedes verificar secciones transversales generales que no están predefinidas en la biblioteca de secciones transversales. Por ejemplo, crea una sección transversal con el programa RSECTION y luego impórtala en RFEM/RSTAB. Dependiendo del estándar de diseño utilizado, tienes varios formatos de verificación para elegir. Esto incluye, por ejemplo, la verificación de comparación de tensiones.

Con RSECTION puedes realizar las verificaciones considerando los valores efectivos de la sección transversal según EN 1999-1-1.

Más información

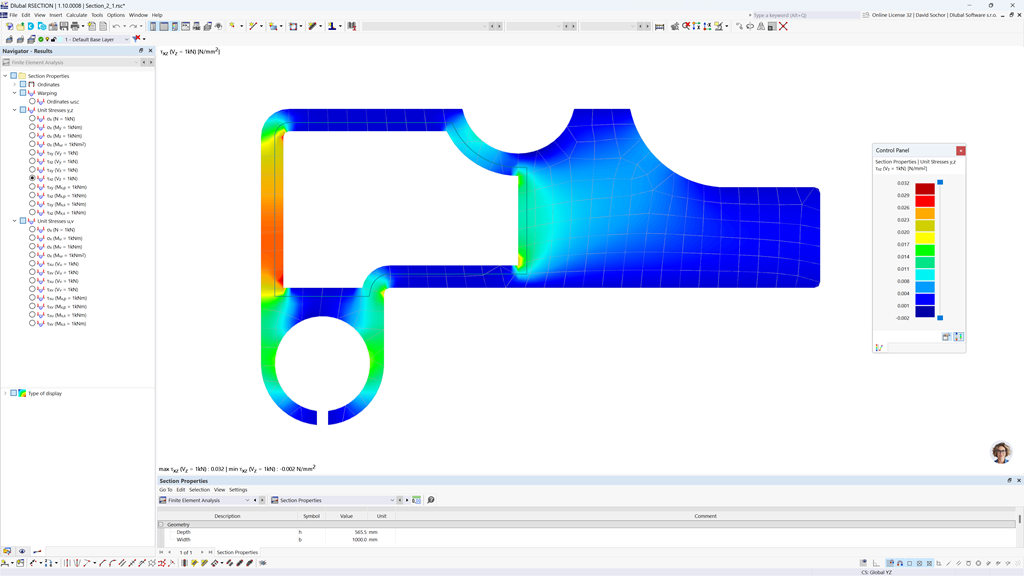

La imagen muestra una sección de aluminio con resultados de cálculo precisos.

Apoyos en nudos y longitudes eficaces para análisis de estabilidad

Tenga en cuenta que la definición de las longitudes efectivas en el complemento de Diseño de Aluminio es un requisito esencial para el análisis de estabilidad. Para ello, defina los apoyos nodales y los factores de longitud efectiva en el cuadro de diálogo de entrada. ¿Desea documentar claramente los apoyos nodales y los segmentos resultantes con los factores de longitud efectiva asociados? Para verificar los datos de entrada, es mejor utilizar la visualización gráfica en la ventana de trabajo de RFEM/RSTAB. Así, puede comprender el diseño en cualquier momento con un esfuerzo mínimo.

Más información

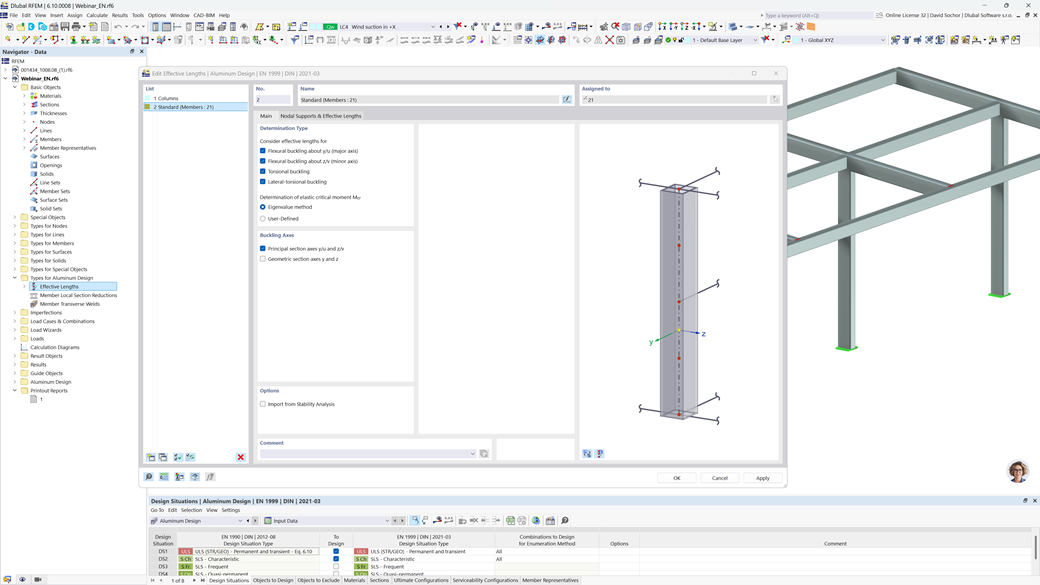

Ventana de diálogo que muestra la configuración de longitud eficaz para análisis de estabilidad de barras de aluminio en RFEM 6

Estado límite de servicio

  • Cálculo de desplazamientos y comparación con valores límite normativos o ajustados manualmente
  • Consideración de una contraflecha para el análisis de desplazamientos
  • Diferentes valores límite son posibles, dependiendo del tipo de situación de diseño
  • Ajuste manual de longitudes de referencia y segmentación por dirección
  • Cálculo de desplazamientos relacionados con la estructura inicial o con la estructura deformada
  • Verificaciones de diseño más detalladas dependiendo del estándar de diseño seleccionado (por ejemplo, diseño de vibración según EN 1999-1-1, 7.2.3)
  • Visualización gráfica de resultados integrada en RFEM/RSTAB; por ejemplo, la relación de diseño de un valor límite, la deformación, o la flecha
  • Integración completa de los resultados en el informe de impresión de RFEM/RSTAB
Más información

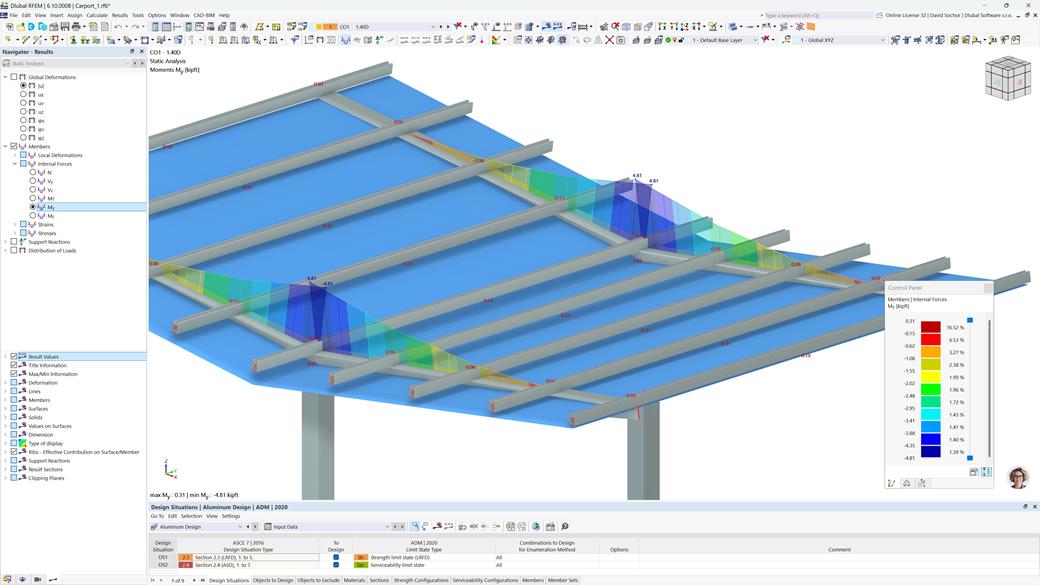

Análisis completo de diseño en aluminio en RFEM 6 con vista detallada del modelo incluyendo flechas y comparaciones de valores límite.

¿Qué otras funciones espera encontrar?

El complemento de dimensionamiento de aluminio se sigue desarrollando continuamente y se amplía con nuevas funciones. ¡Descubra todo lo que puede ofrecerle y lleve sus proyectos a un nuevo nivel!

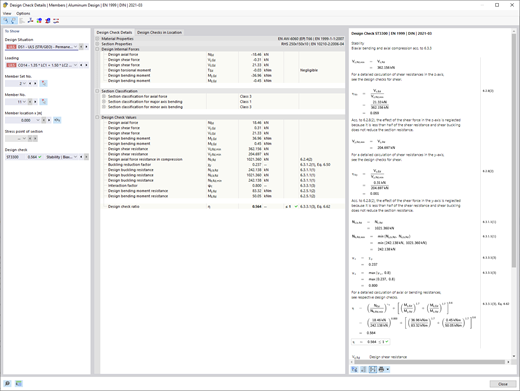

Visualización de detalles de verificación para barra en el Cálculo de aluminio y el Estado límite de servicio

Documentación detallada de los cálculos guiados

Este complemento le permite una representación clara de todas las verificaciones de cálculo según la norma. Para cada verificación se determina un criterio de utilización. Los detalles del cálculo con valores de entrada, resultados intermedios y finales se muestran de manera estructurada, incluyendo el procedimiento de cálculo, fórmulas, fuentes normativas y resultados en la ventana de información.

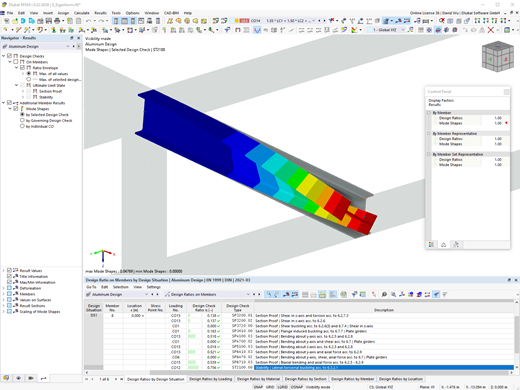

Gráfico de la forma propia para la determinación de la verificación de pandeo lateral. Uso del solver propio interno para el factor de carga crítica.

Representación gráfica del modo de pandeo para verificaciones de pandeo lateral

Después de completar la verificación de estabilidad, la forma propia determinante del objeto a dimensionar puede mostrarse directamente en el programa para una evaluación adicional.

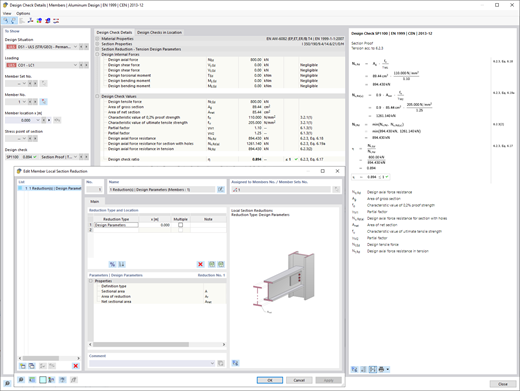

Análisis de conexiones atornilladas en estructuras de acero por áreas reducidas de las secciones por agujeros de tornillo

Verificación de tracción considerando área de sección reducida (por ejemplo, sección con agujeros)

Al realizar la verificación de capacidad portante de las uniones atornilladas sometidas a tracción, deben considerarse las reducciones de sección transversal por los agujeros de los tornillos. En el complemento de Dimensionamiento de Aluminio, se puede introducir directamente una reducción local de la sección transversal de la barra como un valor absoluto o como un porcentaje.

Descubra todas las funciones del complemento Cálculo de aluminio

El complemento de cálculo de aluminio cuenta con numerosas funciones útiles que le ayudarán en el análisis estático y dinámico.
