Projektowanie aluminium dla RFEM 6

Projektowanie aluminium dla RFEM 6

W rozszerzeniu Projektowanie konstrukcji aluminiowych znajdziesz wiele funkcji do wymiarowania prętów aluminiowych. Wybraliśmy niektóre z tych funkcji i opisaliśmy je tutaj bardziej szczegółowo.

Wymiarowanie przekroju aluminiowego w RFEM 6 dla stanu granicznego użytkowalności ze szczegółowym widokiem odkształceń
Subnavigation
01
Przegląd
02
Nośność i stateczność
03
Stan graniczny użytkowalności
04
Normy

Rozszerzenie Aluminiowe konstrukcje

Za pomocą dodatku Sprawdzanie Aluminium można efektywnie sprawdzić nośność, stateczność i użytkowalność konstrukcji aluminiowych.

Intuicyjne projektowanie konstrukcji aluminiowych

Projektuj i weryfikuj konstrukcje aluminiowe – w tym analiza stateczności konstrukcji z elementów aluminiowych w stanie granicznym nośności lub projektowanie nośności przekrojów.

  • Spadek wytrzymałosci spowodowany strefą wpływu ciepła (SWC) ze względu na spoiny poprzeczne

    W dodatku Projektowanie Aluminiowych, można uwzględnić lokalne zmniejszenie wytrzymałości w strefie wpływu ciepła (HAZ) z powodu spoin poprzecznych podczas przeprowadzania projektowania zgodnie z EN 1999-1-1.

    Co więcej, dodatek Sekcje Efektywne w RSECTION umożliwia obliczenie efektywnego przekroju poprzecznego zgodnie z EN 1999-1-1, uwzględniając spoina poprzeczną.

    Przejdź do filmu

  • Ręczna regulacja długości odniesienia i segmentacji według kierunku

    Podczas obliczania granicy ugięcia musisz uwzględnić określone długości referencyjne. Możesz zdefiniować te długości referencyjne oraz segmenty do sprawdzenia niezależnie od siebie, w zależności od kierunku. W tym celu zdefiniuj podpory projektowe w węzłach pośrednich pręta i przypisz je do odpowiedniego kierunku dla analizy deformacji. W ten sposób powstaną segmenty, w których możesz zdefiniować wygięcie wstępne dla każdego kierunku i segmentu.

  • Filtr wyników według stanu granicznego

    Można znaleźć wyniki obliczeń wyświetlone w tabelach w dodatku Projektowanie aluminium. Ponadto, można wyświetlić graficznie rozkład współczynników wykorzystania. Dostępne są rozległe opcje filtrowania zarówno w tabeli, jak i w wyjściu graficznym. Można zatem wyświetlić konkretne wyniki obliczeń według stanu granicznego lub typu projektowania w programie.

  • Nośność przekroju
    • Projektowanie sił rozciągających, ściskających, zginania, ścinania, skręcania i połączonych sił wewnętrznych
    • Projekt rozciągania z uwzględnieniem zmniejszonej powierzchni przekroju (na przykład osłabienie otworami)
    • Automatyczna klasyfikacja przekrojów poprzecznych w celu sprawdzenia wyboczenia lokalnego
    • Siły wewnętrzne z obliczeń z uwzględnieniem paczenia skrętnego (7 DOF) są uwzględniane przy wykorzystaniu sprawdzenia naprężeń zastępczych (obecnie niedostępne dla standardu projektowego ADM 2020).
    • Projektowanie przekrojów poprzecznych klasy 4 z efektywnymi właściwościami przekroju zgodnie z EN 1993‑1‑5 (wymagane licencje na RSECTION i Effective Sections dla przekrojów RSECTION)
    • Sprawdzenie wyboczenia ścinającego z uwzględnieniem usztywnień poprzecznych

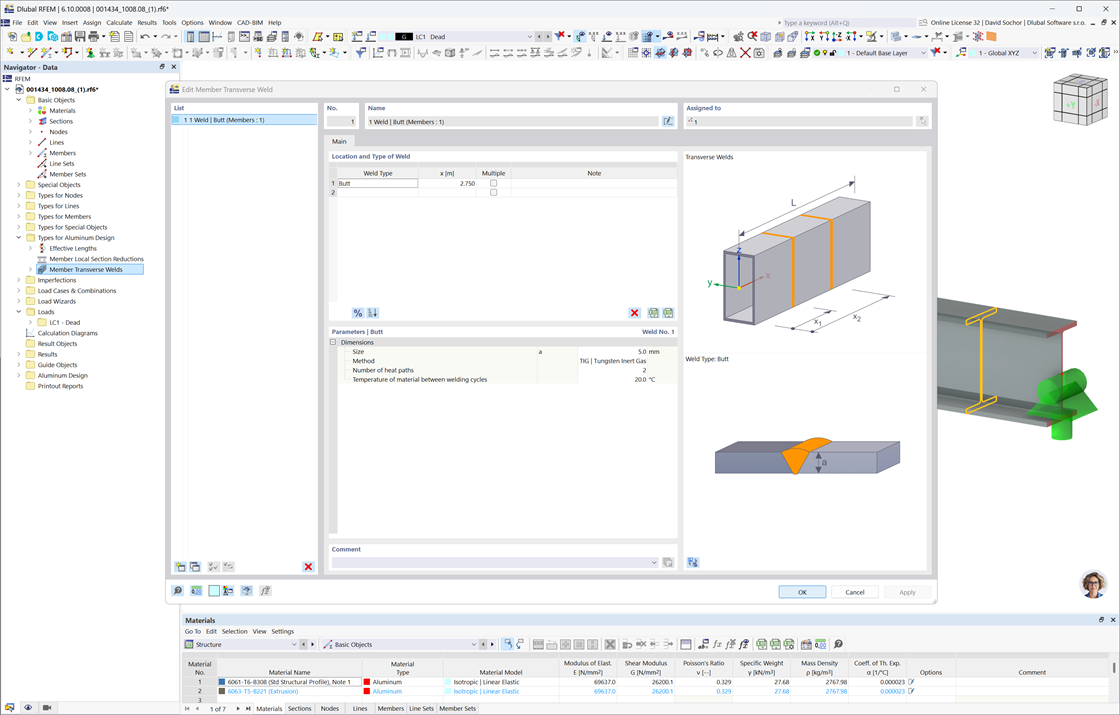

Okno dialogowe przedstawiające edytowanie spoin poprzecznych w RFEM 6 z opcjami do projektowania konstrukcji aluminiowych zgodnie z normą EN 1999-1-1

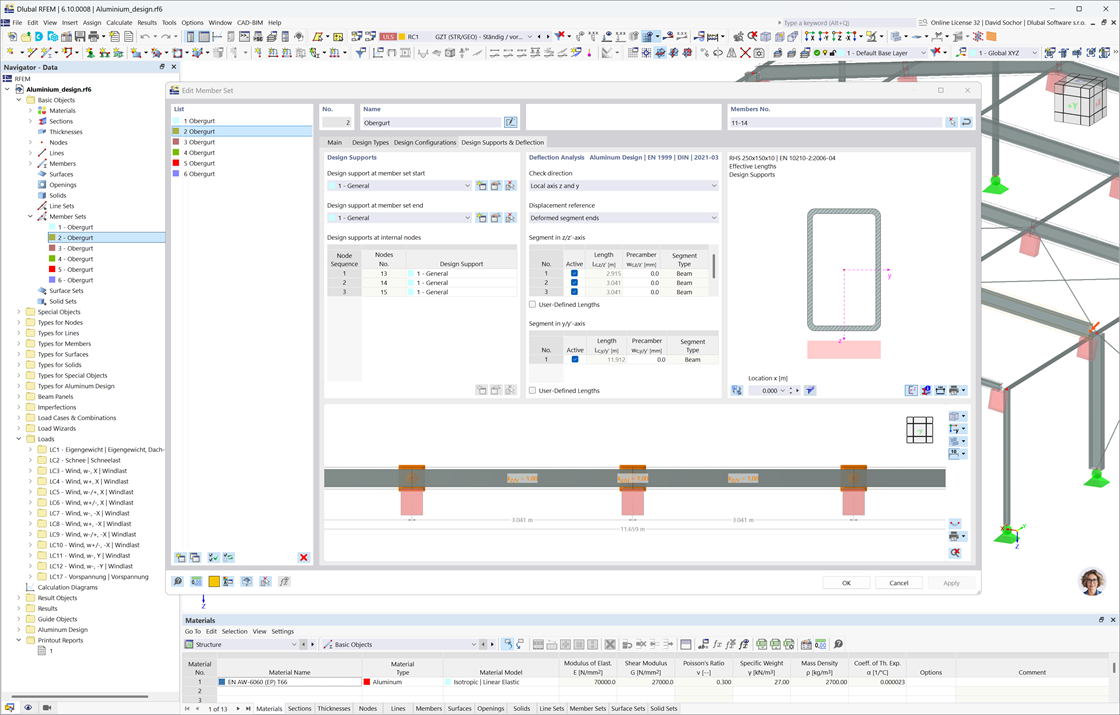

Wyświetlanie ugięcia i podpór obliczeniowych w rozszerzeniu Projektowanie konstrukcji aluminiowych. Pokazuje stan graniczny użytkowalności i opcje wprowadzania dla zbioru prętów.
Graficzna prezentacja rozkładu naprężeń i wzorów do analizy nośności elementów aluminiowych.

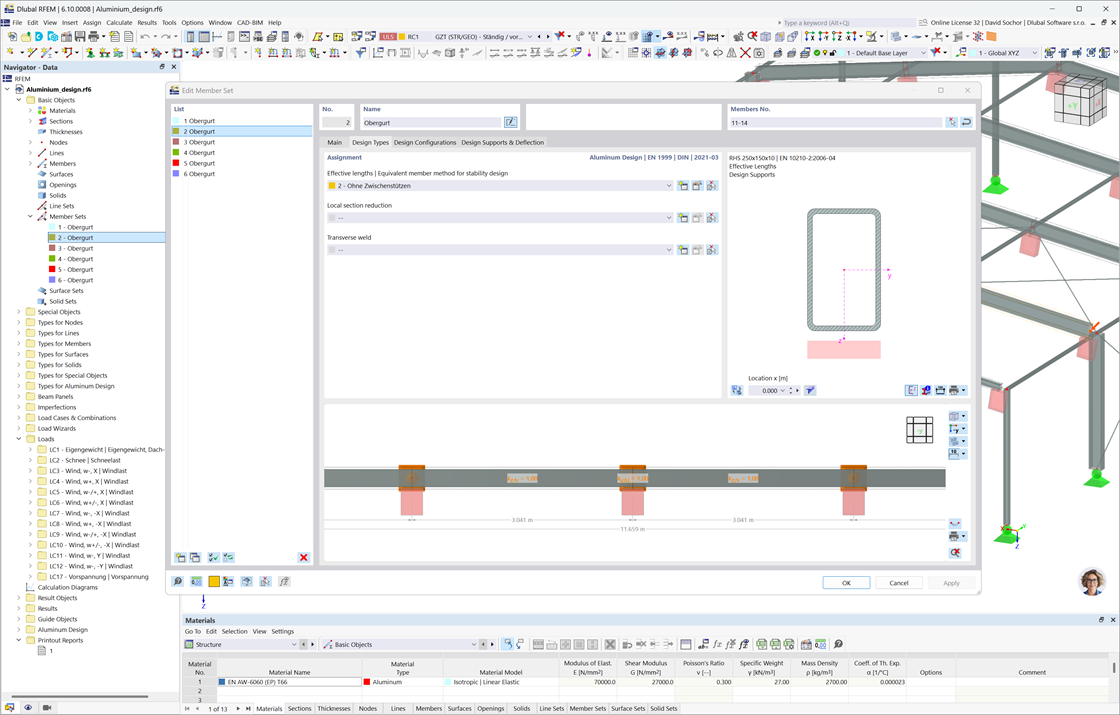

Okno programu RFEM 6 do edycji zestawów prętów aluminiowych z analizą nośności, stateczności i wymiarowania przekroju
Ikona opinii

Posłuchaj, co mówią nasi klienci o produktach Dlubal!

Ikona podpory

Zobacz na żywo produkty firmy Dlubal i umów się na prezentację online!

Ikona pobierania

Przetestuj pełną wersję bezpłatnie przez 90 dni

Polecane funkcje i usługi

Biała ikona wektorowa przedstawiająca symbol społeczności na ciemnym tle.

Dlubal Community

Dołącz do dynamicznej społeczności inżynierów i projektantów. Zadawaj pytania, dziel się pomysłami, proponuj funkcje i nawiązuj kontakt z innymi, którzy stoją przed podobnymi wyzwaniami.

Symbol ikony interfejsu programowania aplikacji, opracowany z zastosowaniem białej grafiki odpowiedniej do ciemnego tła

API

Użyj interfejsu API Dlubal, aby automatyzować procesy, integrować się z zewnętrznymi narzędziami i tworzyć niestandardowe przepływy pracy dostosowane do specyficznych potrzeb Twojego projektu.

Biała ikona platformy edukacyjnej na ciemnym tle, odpowiednia dla treści szkoleniowych Dlubal.

Baza informacji i nauka

Zacznij szybko dzięki tutorialom wideo krok po kroku i pomocnym instrukcjom. Znajdź odpowiedzi, wskazówki i materiały szkoleniowe dla wszystkich poziomów zaawansowania.

Biała ikona cloud computingu zaprojektowana do użycia na ciemnym tle

Obliczenia w chmurze

Prowadź obliczenia w chmurze – bez ograniczeń sprzętowych. Oszczędzaj lokalne zasoby, przetwarzaj złożone modele i pracuj z dowolnego miejsca o każdej porze.

Sprawdzanie obliczeń ogólnych przekrojów RSECTION

Dodatek do projektowania Aluminium oferuje dodatkowe możliwości. Tutaj można również weryfikować ogólne przekroje, które nie są zdefiniowane w bibliotece przekrojów. Na przykład, utwórz przekrój za pomocą programu RSECTION, a następnie zaimportuj go do RFEM/RSTAB. W zależności od używanego standardu projektowania masz do wyboru różne formaty weryfikacji. Obejmuje to na przykład weryfikację porównania naprężeń.

Jeśli dostępna jest licencja na RSECTION i "Effective Cross-Sections", można przeprowadzać weryfikacje z uwzględnieniem wartości skutecznych przekrojów zgodnie z EN 1999-1-1.

Więcej informacji

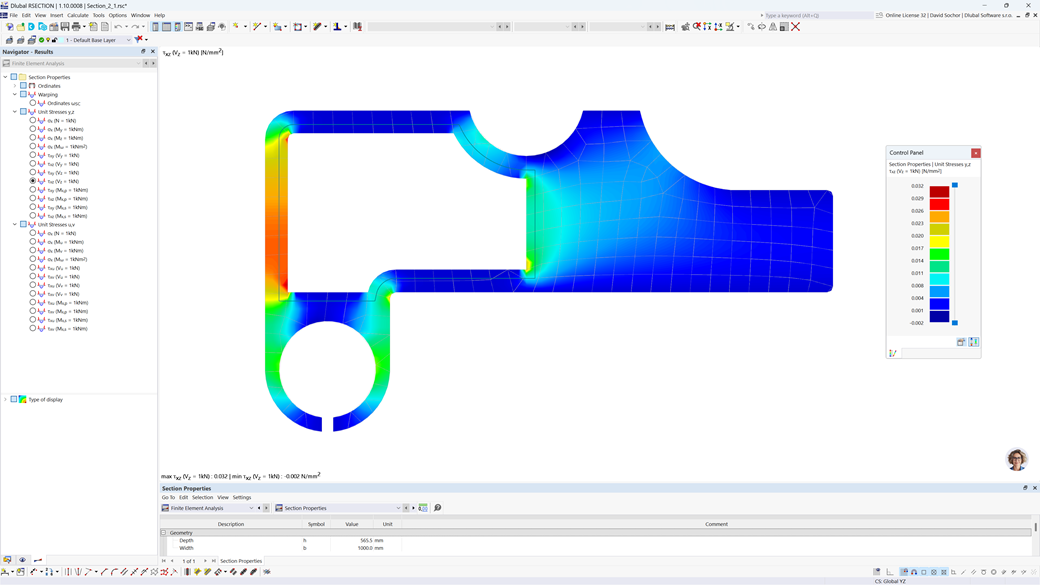

Rysunek przedstawia przekrój aluminiowy z dokładnymi wynikami obliczeń

Podpory węzłowe i długości efektywne do analizy stateczności

Zwróć uwagę, że definicja efektywnych długości w dodatku do projektowania aluminium jest kluczowym wymaganiem dla analizy stateczności. W tym celu zdefiniuj podpory węzłowe i współczynniki efektywnej długości w oknie dialogowym wprowadzania danych. Czy chcesz dokładnie udokumentować podpory węzłowe oraz wynikowe segmenty z przypisanymi współczynnikami efektywnej długości? Aby sprawdzić dane wejściowe, najlepiej skorzystaj z graficznego wyświetlania w oknie roboczym RFEM/RSTAB. Dzięki temu możesz zrozumieć projekt w każdej chwili przy minimalnym wysiłku.

Więcej informacji

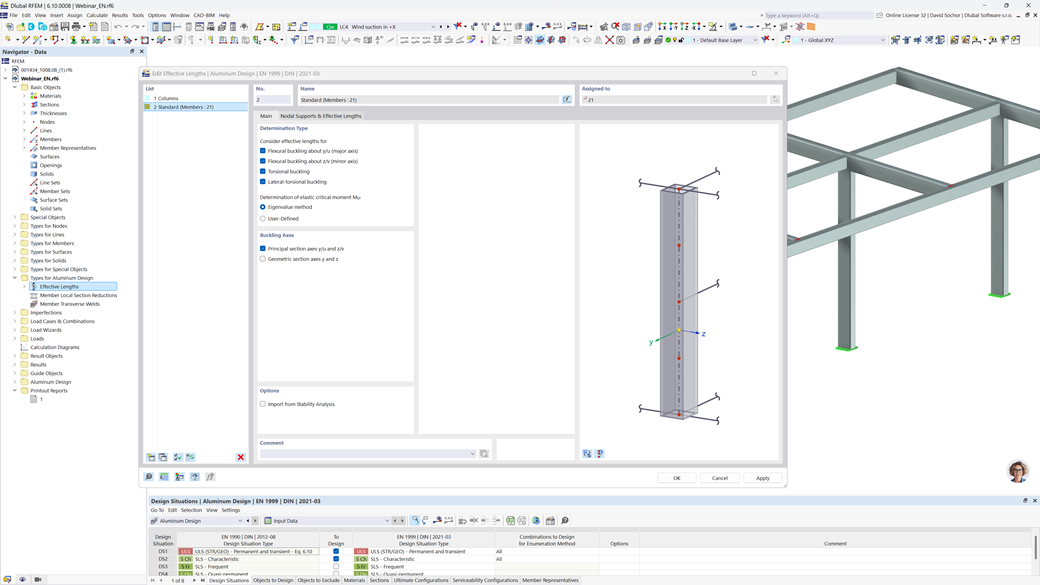

Okno dialogowe pokazujące ustawienia długości efektywnych dla analizy stateczności prętów aluminiowych w programie RFEM 6.

Stan graniczny użytkowalności

  • Obliczanie ugięć i porównanie z normatywnymi lub ręcznie dostosowanymi wartościami granicznymi
  • Uwzględnianie wstępnego przechylenia w analizie ugięcia
  • Możliwe są różne wartości graniczne, w zależności od typu sytuacji projektowej
  • Ręczne dostosowanie długości referencyjnych i segmentacja według kierunku
  • Obliczanie ugięć w odniesieniu do struktury początkowej lub zdeformowanej
  • Dalsze szczegółowe kontrole projektowe, w zależności od wybranego standardu projektowego (na przykład projektowanie drgań zgodnie z EN 1999‑1‑1, 7.2.3)
  • Graficzne wyświetlanie wyników zintegrowane w RFEM/RSTAB; na przykład, stosunek projektowy wartości granicznej, deformacja lub ugięcie
  • Pełna integracja wyników do raportu wydruku RFEM/RSTAB
Więcej informacji

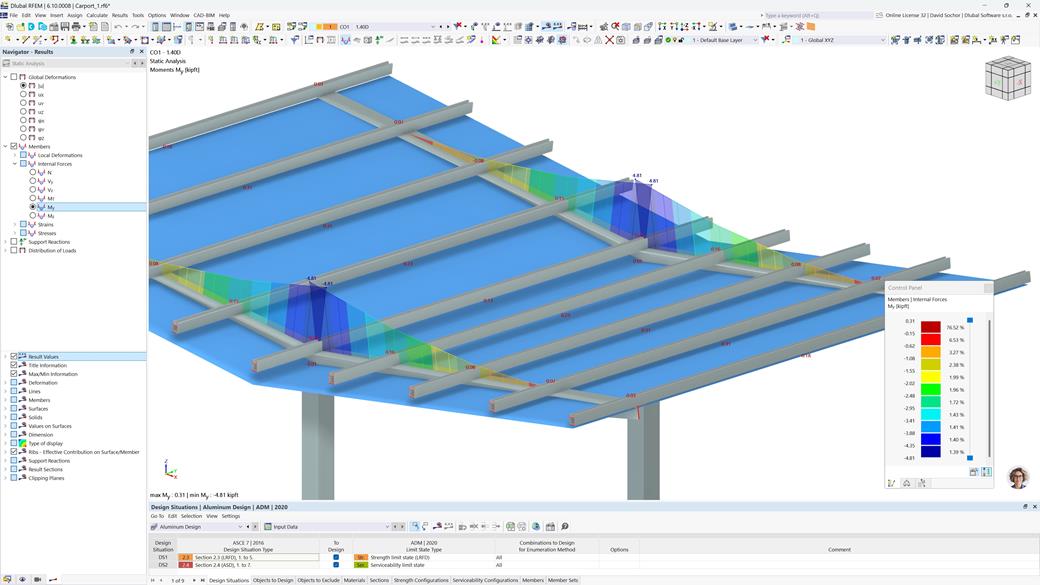

Kompleksowa analiza projektowania konstrukcji aluminiowych w RFEM 6 z szczegółowym widokiem modelu, w tym ugięć i porównań wartości granicznych.

Jakie inne funkcje chciałbyś/chciałabyś znaleźć w programie?

Add-On Aluminiumbemessung jest stale rozwijany i wzbogacany o nowe funkcje. Odkryj, co jeszcze ma do zaoferowania, i wynieś swoje projekty na nowy poziom!

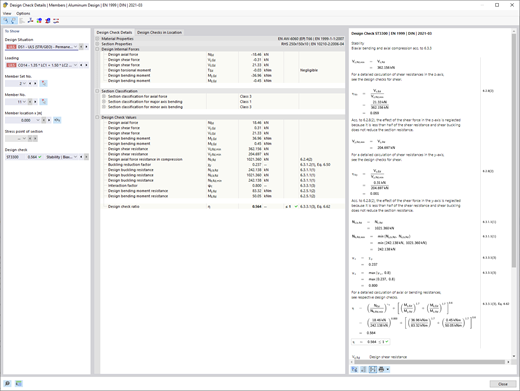

Prezentacja szczegółów obliczeń dla prętów w Projektowaniu konstrukcji aluminiowych dla ULS.

Szczegółowa dokumentacja projeków według norm

Ten dodatek umożliwia przejrzyste przedstawienie wszystkich dowodów nośności zgodnie z normą. Dla każdego dowodu określane jest kryterium wykorzystania. Szczegóły obliczeniowe wraz z wartościami wejściowymi, wynikami pośrednimi i końcowymi są wyświetlane w sposób uporządkowany – w tym droga obliczeniowa, formuły, źródła normatywne i rezultaty w oknie informacyjnym.

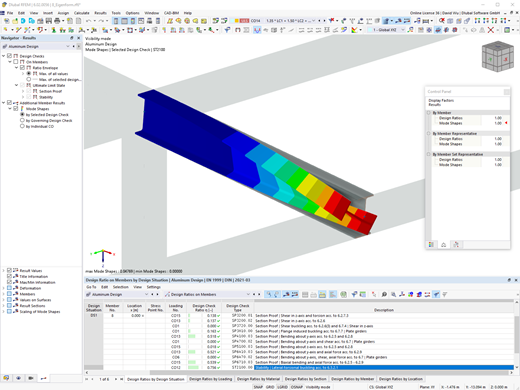

Wykorzystanie graficznego wykresu postaci własnej do definicji analizy wyboczenia skrętno-zginającego. Użycie wewnętrznego solwera wartości własnych dla współczynnika obciążenia krytycznego.
