Projektowanie konstrukcji betonowych RFEM 6 | Przebicie

• Import odpowiednich informacji i wyników z programu RFEM
• Zintegrowana, edytowalna biblioteka materiałów i przekrojów
• Rozsądne i pełne wstępne ustawianie parametrów wejściowych
• Obliczanie przebicia na słupach (wszystkie kształty przekrojów), końcach ścian i narożach ścian

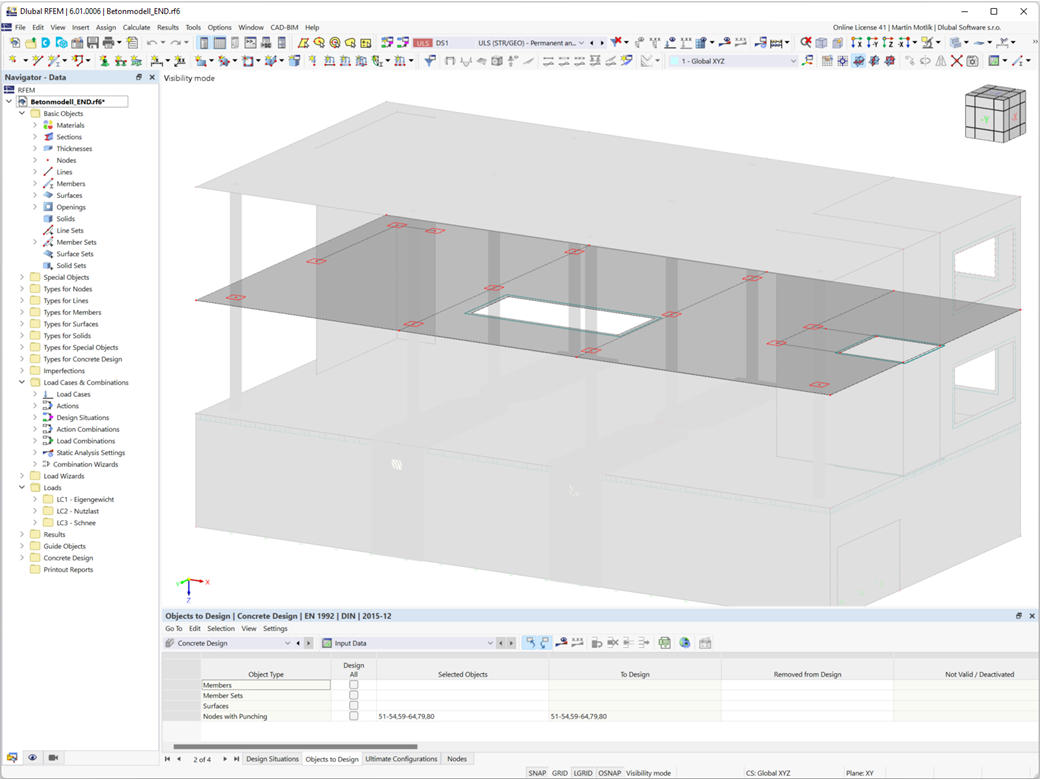

• Automatyczne rozpoznawanie położenia węzła przebicia na podstawie modelu RFEM
• Wykrywanie krzywych lub splajnów jako granicy obwodu kontrolnego
• Automatyczne uwzględnienie wszystkich otworów w płytach zdefiniowanych w modelu RFEM

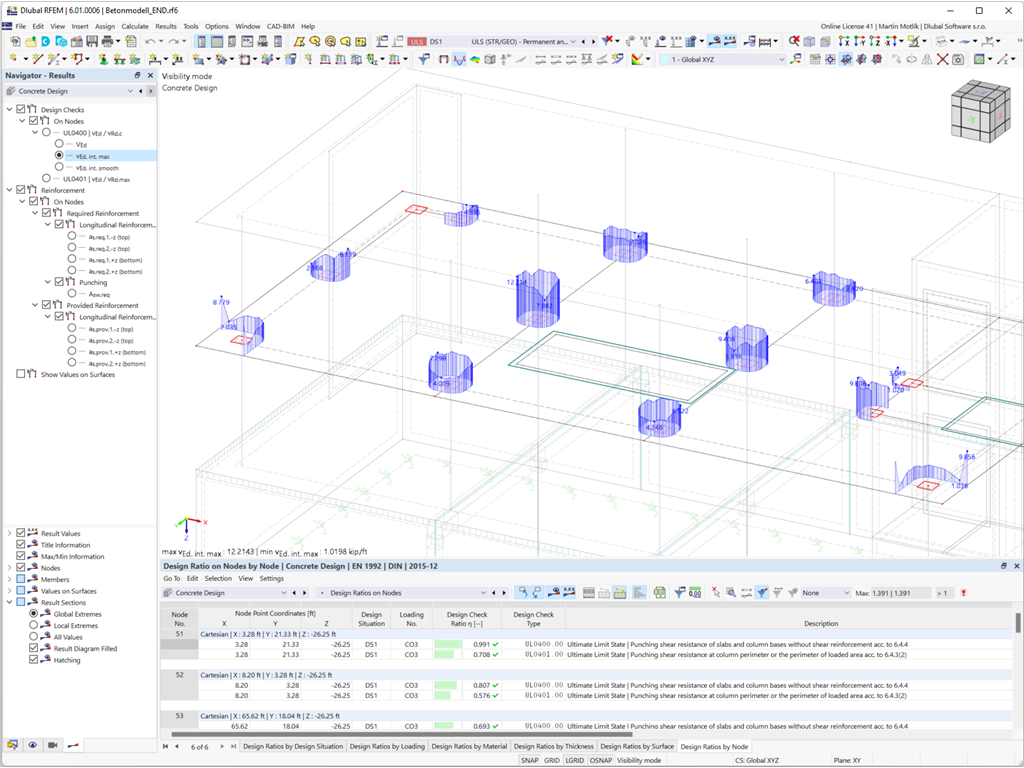

• Konstrukcja i przedstawienie graficzne obwodu kontrolnego
• Opcjonalne obliczenia z niewygładzonym naprężeniem stycznym wzdłuż obwodu kontrolnego, odpowiadającym rzeczywistemu rozkładowi naprężeń stycznych w modelu ES
• Wyznaczanie współczynnika przyrostu obciążenia β na podstawie całkowicie plastycznego rozkładu ścinania jako współczynników stałych zgodnie z EN 1992‑1-1, pkt. 6.4.3 (3), w oparciu o EN 1992-1-1, rys. 6.21N lub zgodnie ze specyfikacją zdefiniowaną przez użytkownika
• Numeryczne i graficzne wyświetlanie wyników (3D, 2D oraz w przekrojach)
• Obliczanie płyty na przebicie bez zbrojenia na przebicie

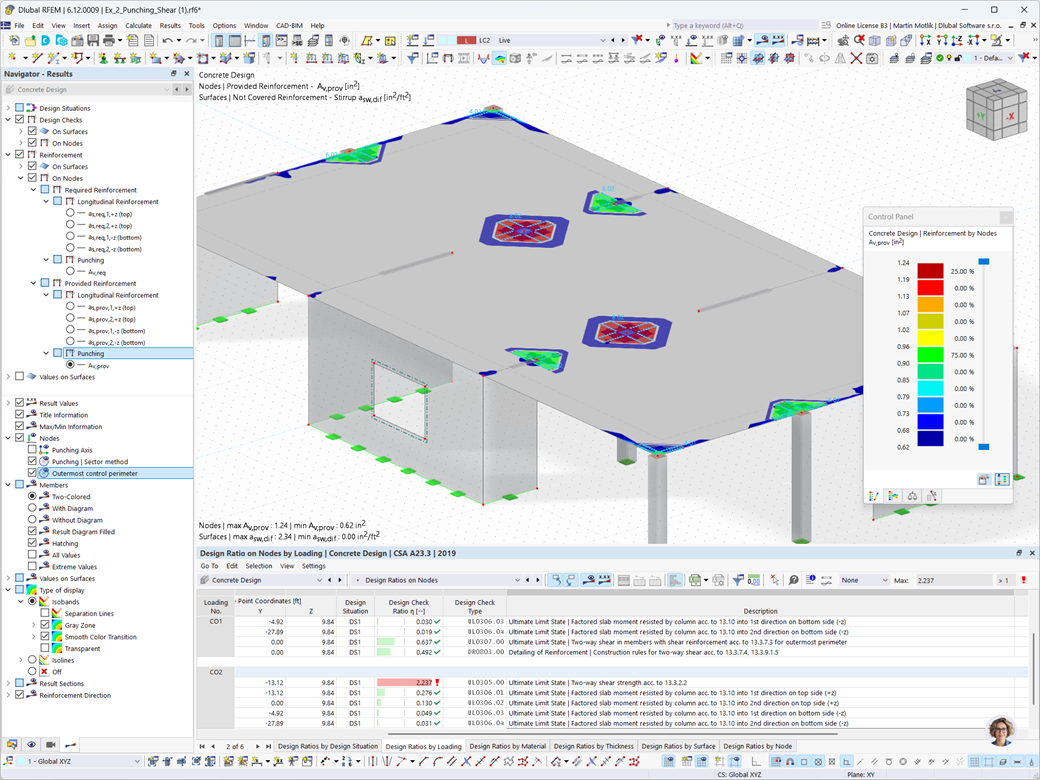

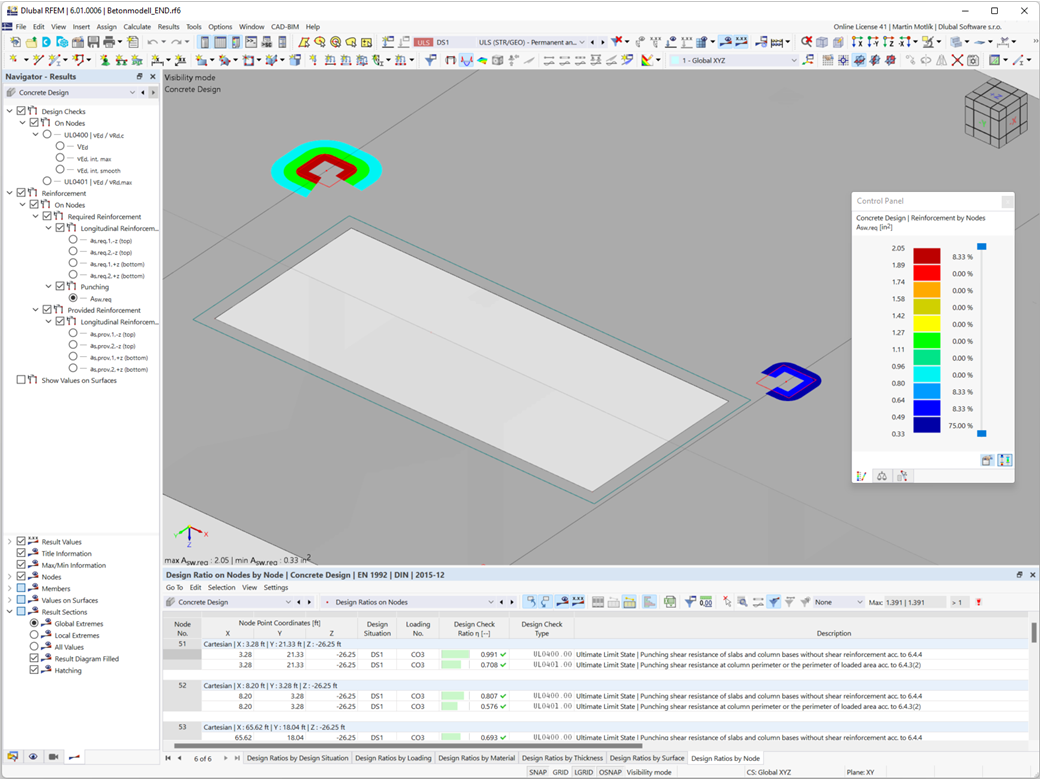

• Jakościowe określenie wymaganego zbrojenia na przebicie

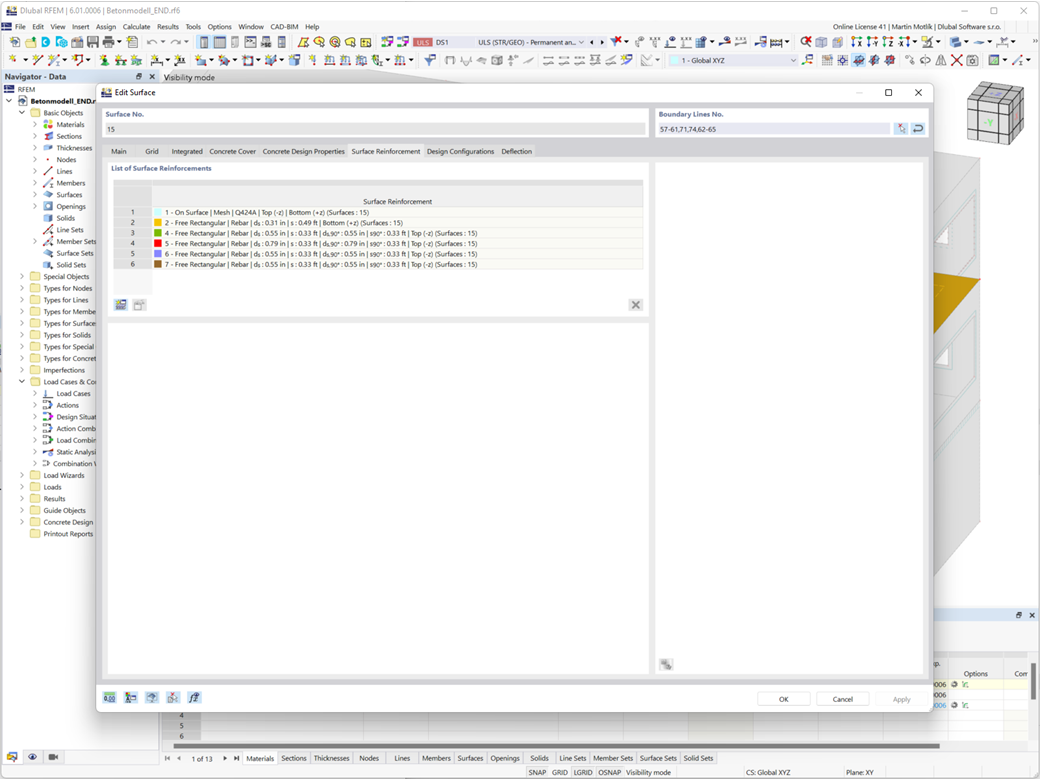

• Wymiarowanie i analiza zbrojenia podłużnego
• Pełna integracja wyników z protokołem wydruku programu RFEM

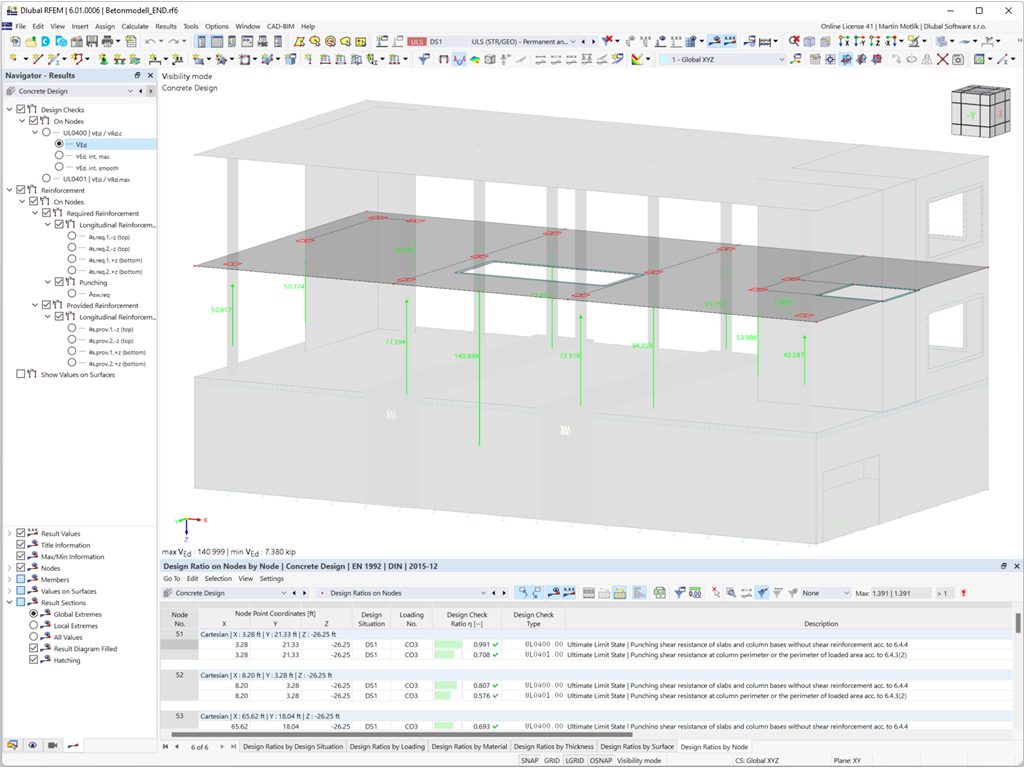

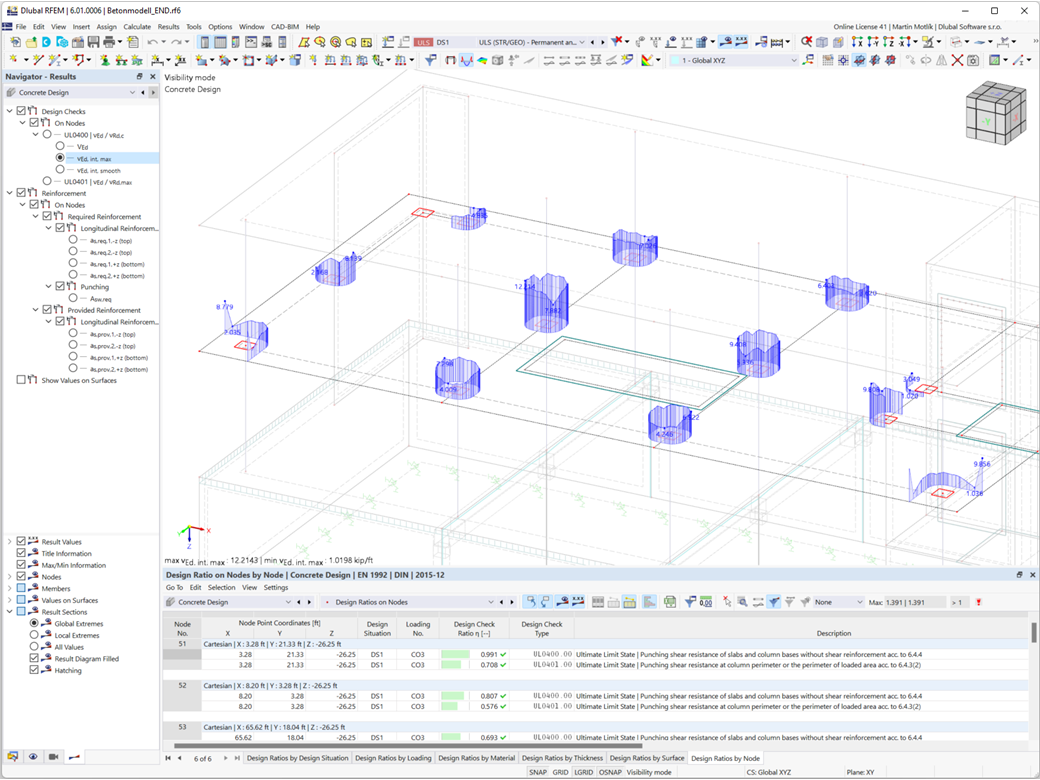

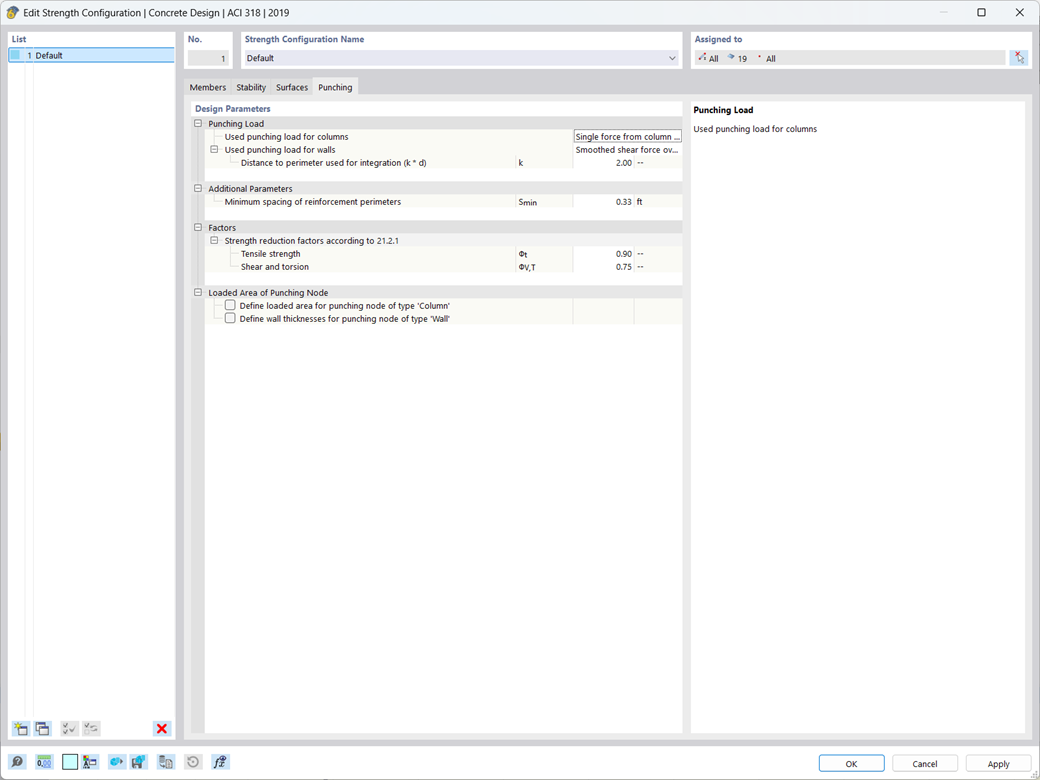

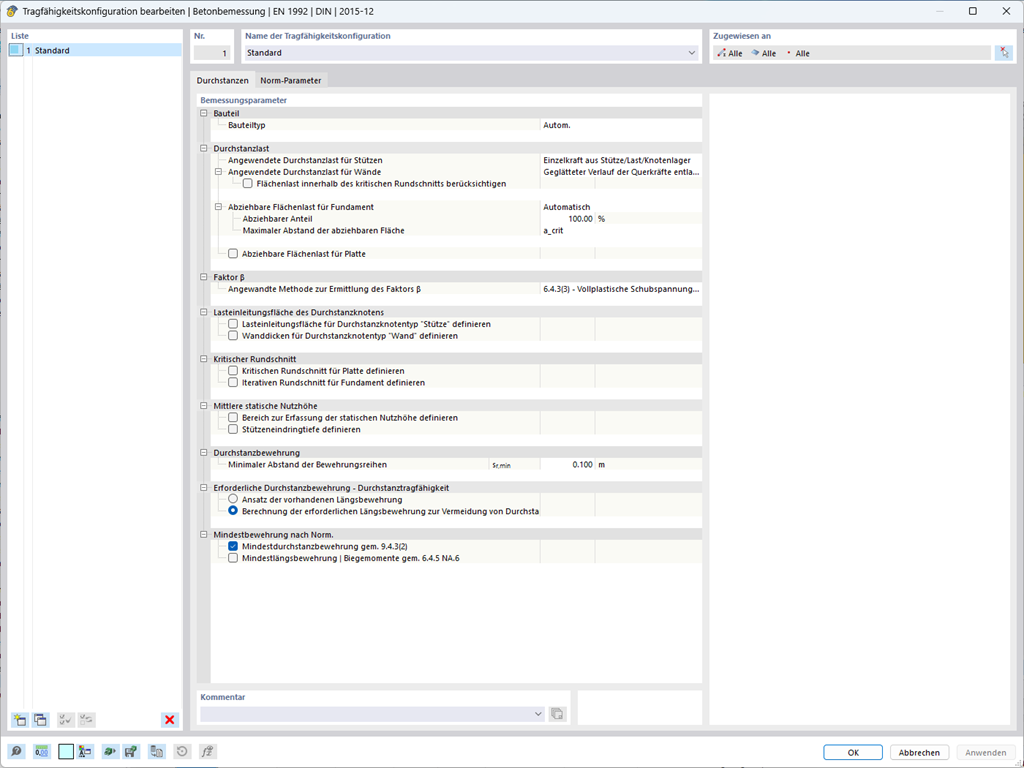

W programie RFEM są dwie możliwości. Z jednej strony, można określić obciążenie przebijające na podstawie pojedynczego obciążenia (ze słupa/obciążenia/podpory węzłowej) oraz wygładzonego lub niewygładzonego rozkładu siły tnącej wzdłuż obwodu kontrolnego. Z drugiej strony można je zdefiniować jako zdefiniowane przez użytkownika.

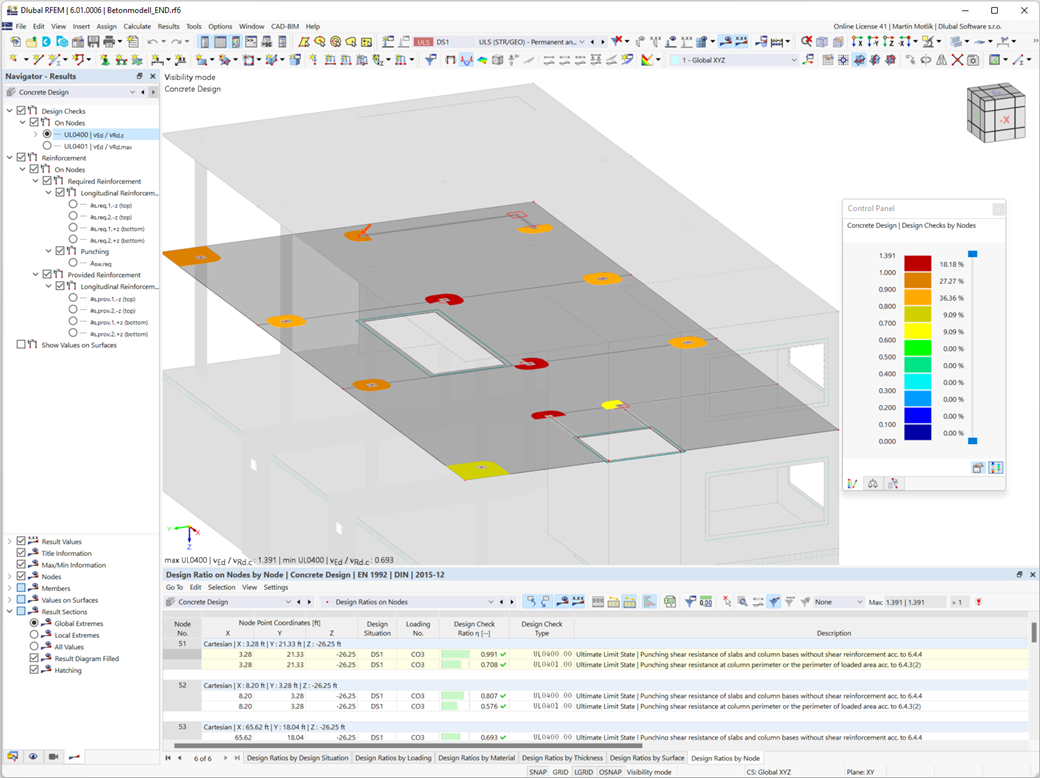

Jeżeli jako kryterium obliczeniowe zostanie obliczony stopień wykorzystania nośności na przebicie bez zbrojenia na przebicie, program poda odpowiedni wynik. W przypadku przekroczenia wytrzymałości na ścinanie bez zbrojenia na przebicie program automatycznie określa wymagane zbrojenie na przebicie oraz wymagane zbrojenie podłużne.
