Software pro navrhování a analýzu jeřábů a jeřábových drah

Statické výpočty a navrhování jeřábů a jeřábových drah

Díky možnosti 3D modelování jsou programy RFEM a RSTAB ideálním nástrojem pro posouzení jeřábů. Charakteristické prvky, jako je zohlednění nelinearit prutů a kloubů, kabelů a podobně, zajišťují detailní analýzu.

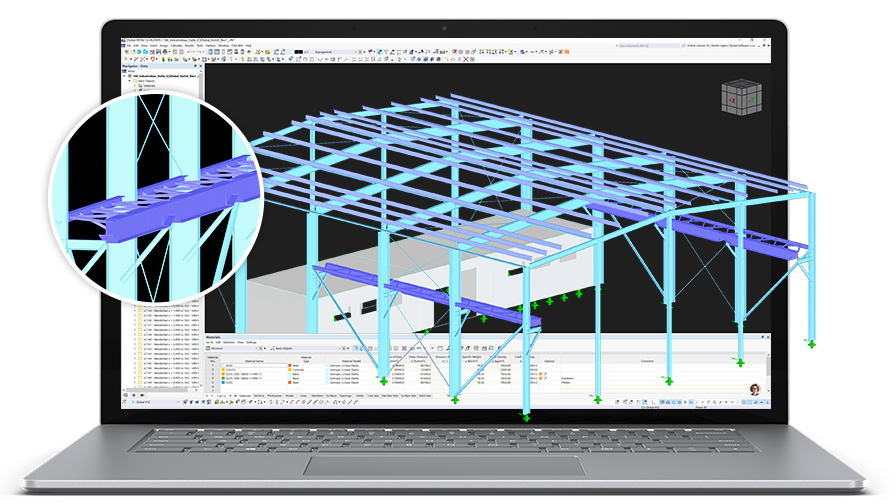

Samostatný program CRANEWAY umožňuje návrh nosníků jeřábových drah mostových a podvěsných jeřábů podle EN 1993-6, a to včetně všech nezbytných posouzení.

Statické výpočty 2D a 3D konstrukcí metodou konečných prvků (MKP)

MKP program RFEM pro statické výpočty tvoří základ modulárního programového systému. RFEM slouží k zadávání konstrukcí, materiálů a zatížení pro rovinné a prostorové konstrukční systémy, které se skládají z desek, stěn, skořepin a prutů (nosníků). Zároveň umožňuje vytváření smíšených konstrukcí a modelování těles a kontaktních prvků.

Program RFEM pro statické výpočty metodou konečných prvků

Statické výpočty prutových konstrukcí

Program RSTAB pro prostorové prutové konstrukce má obdobný rozsah funkcí jako program RFEM. Vzhledem ke zvláštnímu důrazu na prutové, rámové a příhradové konstrukce je ovládání programu snadné. Proto je RSTAB již po mnoho let nejlepší volbou pro statické výpočty.

Program RSTAB pro statické výpočty prutových konstukcí

Simulace větru a generování zatížení větrem

Pro složité tvary modelů doporučujeme samostatný program RWIND Simulation. Tento program slouží k simulaci obtékání celých konstrukcí vzdušným proudem v digitálním větrném tunelu.

Vygenerovaná zatížení větrem, která na dané objekty působí, lze importovat do programu RFEM nebo RSTAB.

Více o programu RWIND Simulation

Posouzení jeřábů

Pro statické posouzení jeřábů doporučujeme přídavné moduly uvedené v odvětví Ocelové konstrukce.

Odvětví Ocelové konstrukce

Posouzení nosníků jeřábové dráhy

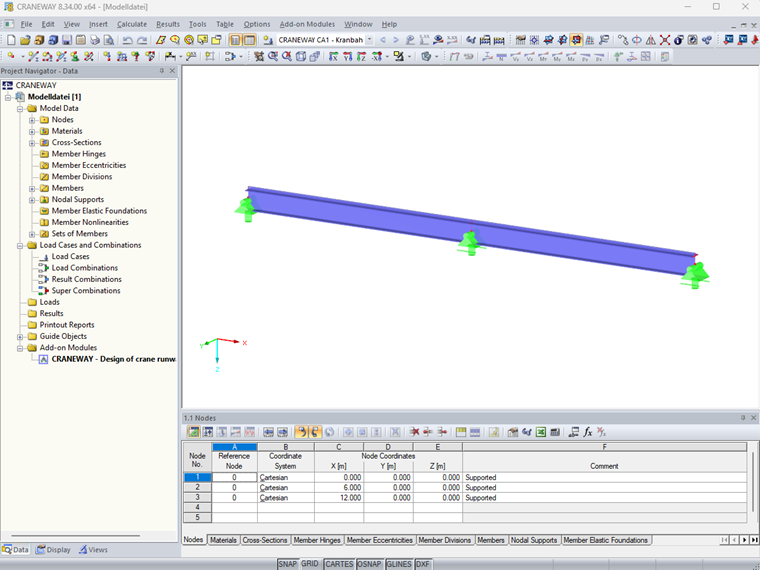

V samostatném programu CRANEWAY lze posoudit nosníky jeřábových drah mostových i podvěsných jeřábů podle normy EN 1993-6.

Samostatný program CRANEWAY

Rozhraní pro výměnu dat

Programy společnosti Dlubal Software umožňují hladce uplatňovat při projektování principy informačního modelování budov (BIM). Pro výměnu dat z příslušných digitálních modelů stavby s programy RFEM nebo RSTAB lze použít některá z mnoha různých rozhraní.

Informační modelování budov (BIM)

Podpora a školení

Zákaznický servis je základním pilířem filozofie společnosti Dlubal Software. Nabízíme Vám dále veškerou podporu potřebnou pro Vaši každodenní práci.

Projekty zákazníků | Jeřáby a jeřábové dráhy

Jeřábový most v přístavu Mannheim, Německo

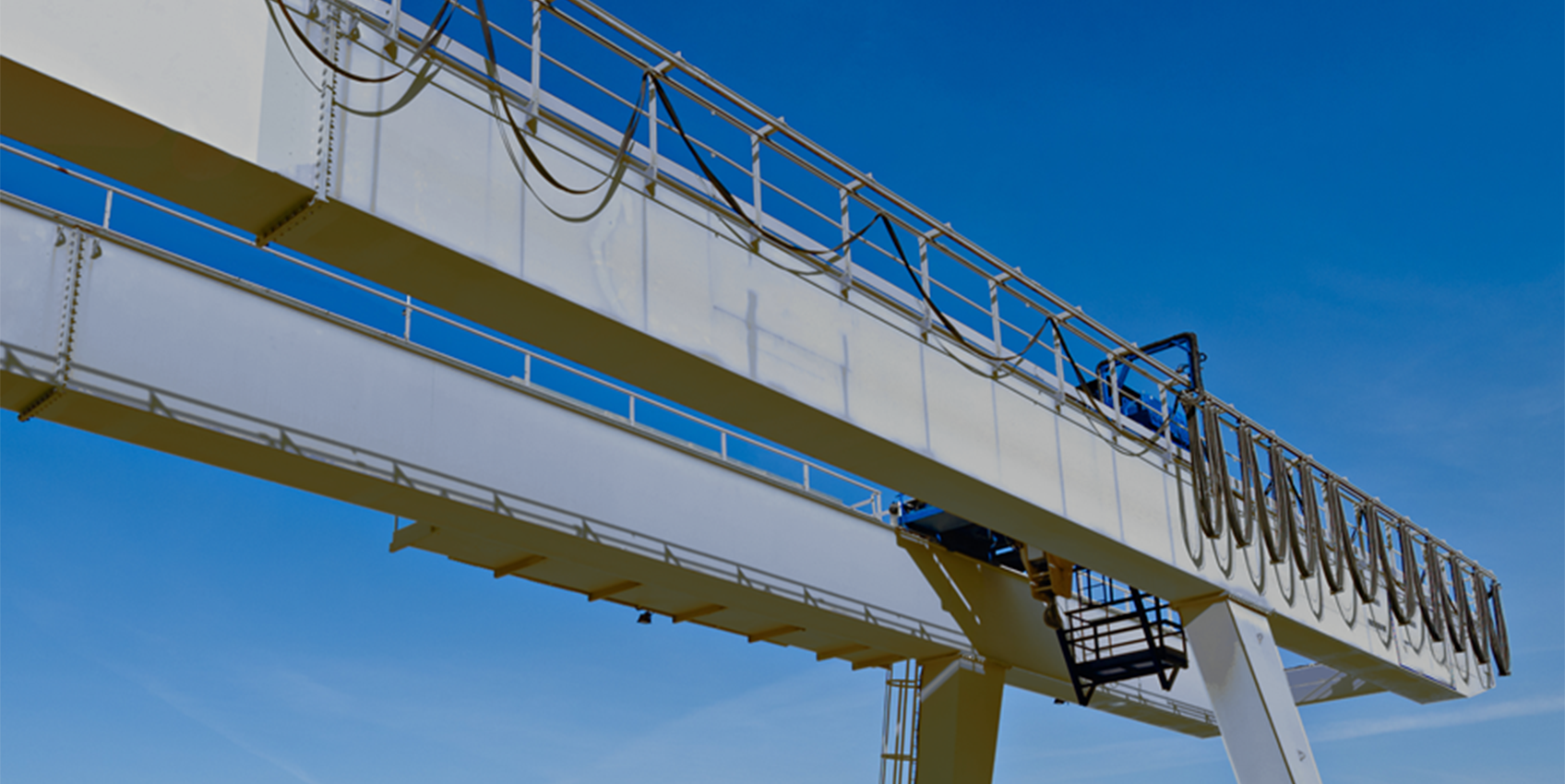

Původní konstrukce jeřábového mostu byla postavena v roce 1924. Do mostu měl být zabudován nový horní jeřáb.

Vzhledem k tomu, že již neexistovaly žádné výkresy ani dokumenty se statickými výpočty, bylo nutné most znovu kompletně posoudit.

Kontakt

Kontaktujte Dlubal Software

Máte dotazy k našim produktům nebo potřebujete pomoc s výběrem produktů pro Vaše projekty? Kontaktujte nás prostřednictvím naší bezplatné e-mailové podpory, chatu nebo na fóru, případně využijte naše FAQ často 24 hodin denně.
