Oprogramowanie do obliczeń dźwigów i belek podsuwnicowych

Analiza statyczno-wytrzymałościowa przy użyciu MES

RFEM jest programem podstawowym systemu modułowego oprogramowania Dlubal, służy do definiowania konstrukcji, materiałów i obciążeń dla przestrzennych i płaskich układów konstrukcyjnych utworzonych z płyt, ścian, powłok i prętów. Możliwe jest również tworzenie konstrukcji mieszanych oraz modelowanie brył i elementów kontaktowych.

Analiza statyczno-wytrzymałościowa konstrukcji szkieletowych

Program RSTAB do analizy konstrukcji prętowych zawiera szereg podobnych funkcji jak RFEM. Ze względu na łatwą obsługę i wiele przydatnych funkcji programu, już od wielu lat RSTAB wybierany jest przez inżynierów do analizy konstrukcji szkieletowych.

Projektowanie dźwigów

Do obliczeń konstrukcji dźwigów odpowiednie są moduły dodatkowe do wymiarowania Konstrukcji stalowych.

Projektowanie belek podsuwnicowych

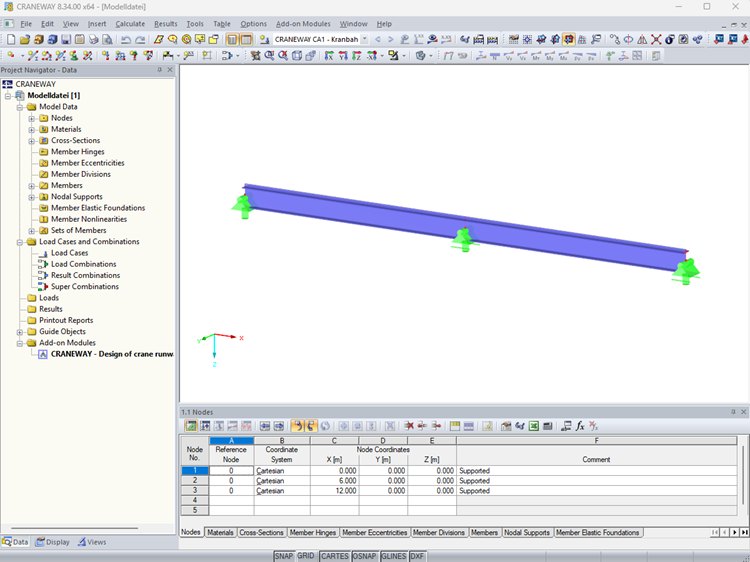

Samodzielny program CRANEWAY oblicza belki podsuwnicowe według EN 1993-6.

Baza informacji | Dźwigi i belki podsuwnicowe

  1. 1 – Opcje rozmieszczenia

    Obliczanie stanu granicznego nośności spoin w przypadku szyn mocowanych do belek podsuwnicowych, zgodnie z normą EN 1993-6

    Jeżeli do belek podsuwnicowych montowane są płaskie szyny stalowe, spoiny takich szyn są zawsze przedmiotem szczegółowej analizy. Jako mocowanie szyny, stosuje się często rozwiązanie w postaci ciągłej lub pachwinowej spoiny przerywanej. Poniższy artykuł stanowi ogólne przybliżenie algorytmów obliczeniowych dla wspomnianych przypadków oraz wskazuje na różnice między nimi, głównie w kontekście obliczeń wg normy EN 1993-6.

  2. Rozpatrzenie mimośrodowego obciążenia kołem dla wymiarowania spoiny w SGN

    Rozpatrzenie mimośrodowego obciążenia kołem dla wymiarowania spoiny w SGN

    Mimośrodowe obciążenie kołem przykładane w 1/4 szerokości główki szyny musi być brane pod uwagę jedynie przy analizie zmęczenia od zniszczenia odpowiadającego klasie S3 zgodnie z DIN EN 1993-6. Dodatkowa funkcja znajdująca się w ustawieniach szczegółów pozwala na uwzględnienie omawianego mimośrodu dla wymiarowania zmęczenia również w stanie granicznym nośności. Poprzez wybór tej opcji, obliczenia z obciążeniem mimośrodowym będą zawsze rozważane niezależnie od klasy zniszczenia.
