Función "Unificar nudos": Lógica y aplicación

En RFEM y RSTAB, puede usar muchas interfaces para simplificar el modelado de su estructura. Desde capas de fondo hasta la importación de objetos IFC que se pueden convertir en barras o superficies, hasta la importación de todo el sistema estructural desde Revit o Tekla. Independientemente del rendimiento de la interfaz seleccionada, el uso posterior que se le dé también depende de la precisión de los datos importados.

La experiencia de nuestras actividades de soporte ha demostrado que las imprecisiones del modelado ocurren con mayor frecuencia, especialmente cuando se usan capas de fondo, o ya están importadas en la estructura. Los huecos más grandes en la estructura que resultan principalmente de la conversión de modelos de sólidos en barras o superficies son generalmente obvios. Sin embargo, si las coordenadas de los nudos se desvían mínimamente entre sí, lo que suele pasar en el caso con los métodos de modelado que utilizan capas de fondo debido a la gran cantidad de puntos de referencia, la búsqueda suele llevar un poco más de tiempo. Las características de la comprobación del modelo suelen ser útiles en estos casos.

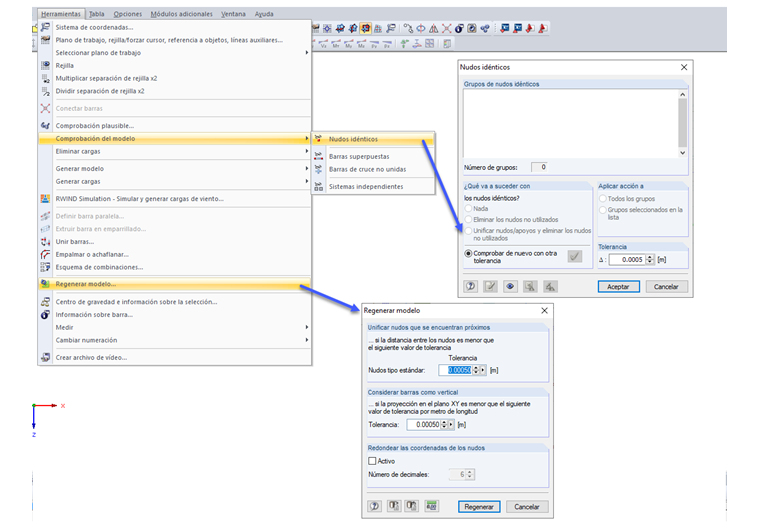

Una función especial que aparece en la comprobación del modelo tanto para "Nudos idénticos" como en "Regenerar modelo" es la unificación de los nudos cercanos. Esto va a considerar con más detalle a continuación.

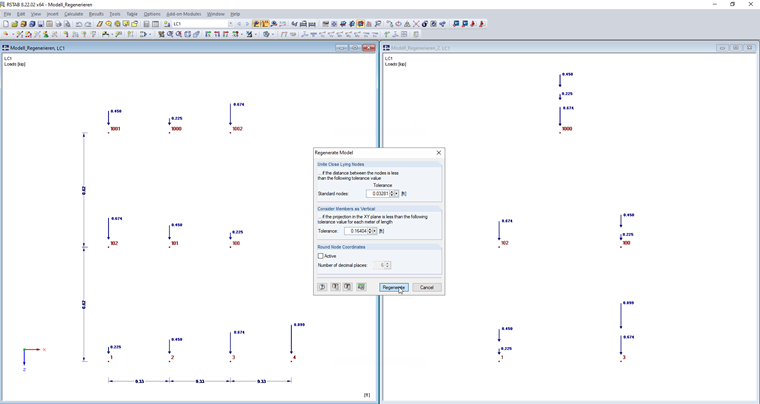

Básicamente, la función es clara: Si la distancia entre dos nudos es menor que la tolerancia especificada, entonces se consideran unidos. Para ilustrar la funcionalidad, definimos los nudos como se muestra en la Figura 02 a la izquierda. Del mismo modo, cada nudo obtiene una carga en nudo para que el efecto de la unificación sea más claro.

La distancia horizontal es de 0,1 m en cada caso. Si la regeneración ahora se lleva a cabo con una tolerancia mayor o igual a 0,1 m, los nudos estarán unidos (Figura 02 a la derecha).

Se hace evidente que la numeración de los nudos determina cuál de ellos se mueve o se elimina. En la fila inferior, el nudo 1 es el nudo inicial debido al número más bajo. Basándonos en esto, el programa busca más nudos con la tolerancia definida. El nudo 2 está incluido y está unido con el nudo 1. El nudo número 3 permanece en su ubicación original porque el nudo 2 ya no está disponible y la distancia al nudo 1 es mayor que la tolerancia. Del mismo modo, a partir del nudo 3, el programa empieza a buscar más. Por lo tanto, el nudo 4 está unificado con el nudo 3.

Para probar que las coordenadas no determinan la prioridad, se ha cambiado el orden en la fila 2. El nudo medio se ha combinado con el nudo derecho. En la fila superior, el nudo inicial está en el medio. Como resultado, los nudos adyacentes están unidos con el del medio.

Por lo tanto, se aclara la lógica detrás de esto. ¿Qué consecuencias tiene esto para la aplicación en el caso real? Estas imprecisiones son relativamente comunes cuando se conectan los arriostramientos al resto de la estructura. Este caso se muestra de forma simplificada en la siguiente figura.

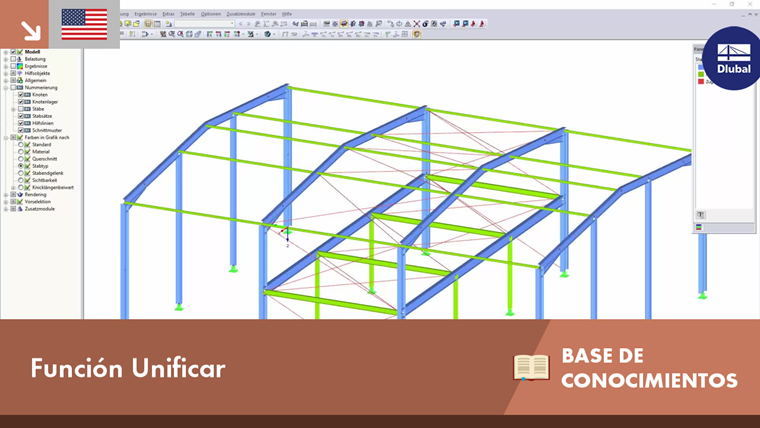

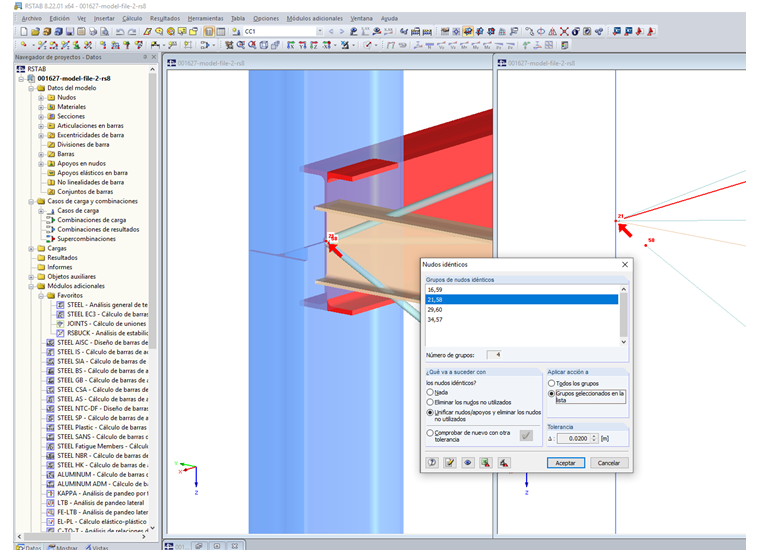

Al utilizar la comprobación del modelo de los nudos idénticos, puede encontrar estas imprecisiones y corregirlas con la configuración de la tolerancia correspondiente. Para usar la función según lo previsto, puede mostrar el número del nudo. Solo entonces se puede asegurar que la diagonal se aplique en la esquina del pórtico, y que el pilar, incluida la viga, no esté inclinado. El proceso también se muestra de nuevo en el video de este artículo.
