Berechnungssoftware für Stabilitätsanalyse

Statische Berechnung von Tragwerken nach FEM

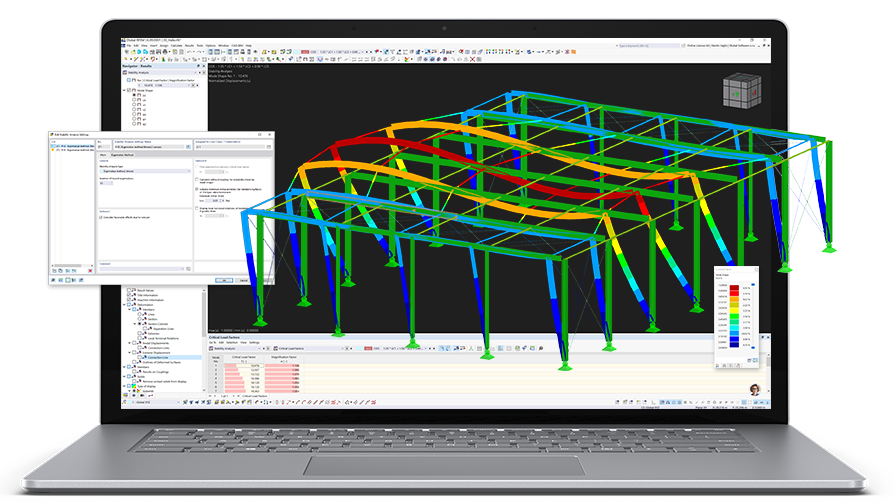

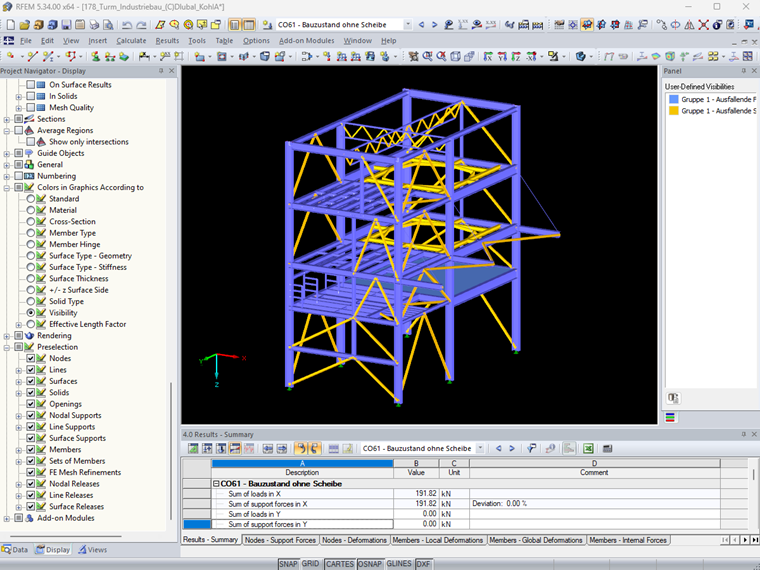

Das Statikprogramm RFEM ist die Basis einer modular aufgebauten Programmfamilie. Das Hauptprogramm RFEM dient zur Definition der Struktur, Materialien und Einwirkungen ebener und räumlicher Platten-, Scheiben-, Schalen- und Stabtragwerke. Mischsysteme sind ebenso möglich wie die Behandlung von Volumen- und Kontaktelementen.

Statische Analyse von Stabwerken

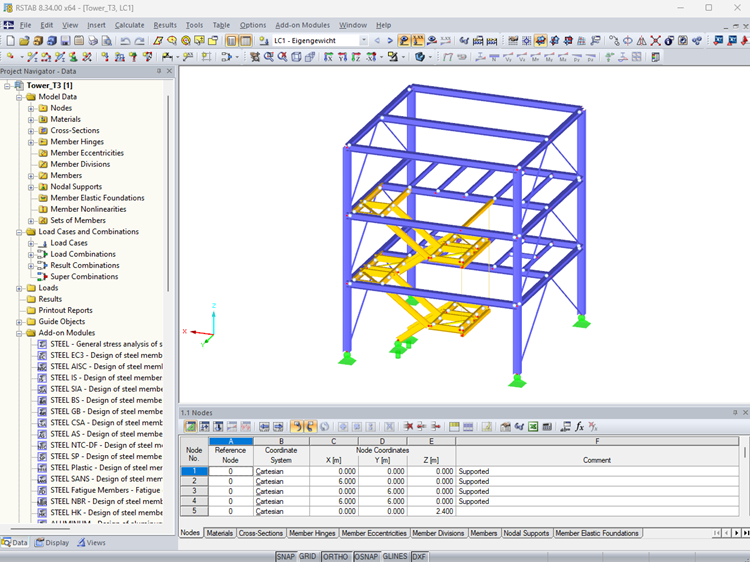

Das räumliche Stabwerksprogramm RSTAB hat einen ähnlichen Funktionsumfang wie das FEM-Programm RFEM. Durch den speziellen Zuschnitt auf Stabwerke lässt es sich noch leichter bedienen und ist seit Jahren bei Tragwerksplanern die erste Wahl.

Stabilitätsanalyse nach Eigenwertmethode

Das RFEM Zusatzmodul RF-STABIL und das RSTAB-Zusatzmodul RSKNICK berechnen auf der Grundlage der Eigenwertanalyse die Knick- bzw. Beulfiguren sowie die Verzweigungslastfaktoren des Modells. Sie eignen sich daher zur linearen und nichtlinearen Analyse des Tragwerks-Stabilitätsverhaltens.

Generierung von geometrischen Ersatzimperfektionen und vorverformten Ersatzmodellen

Das Zusatzmodul RF-IMP/RSIMP dient der Erzeugung äquivalenter geometrischer Ersatzimperfektionen (Ersatzlasten) oder eines vorverformten Ersatzmodells.

Biegedrillknicknachweise nach Theorie II. Ordnung mit 7 Freiheitsgraden

RF-/STAHL Wölbkrafttorsion ist eine Erweiterung des Zusatzmodules RF-/STAHL EC3. Es führt Biegedrillknicknachweise von Stäben nach Theorie II. Ordnung mit 7 Freiheitsgraden und eigenformaffinem Imperfektionsansatz.

Beulsicherheitsnachweis steifenloser oder ausgesteifter Platten

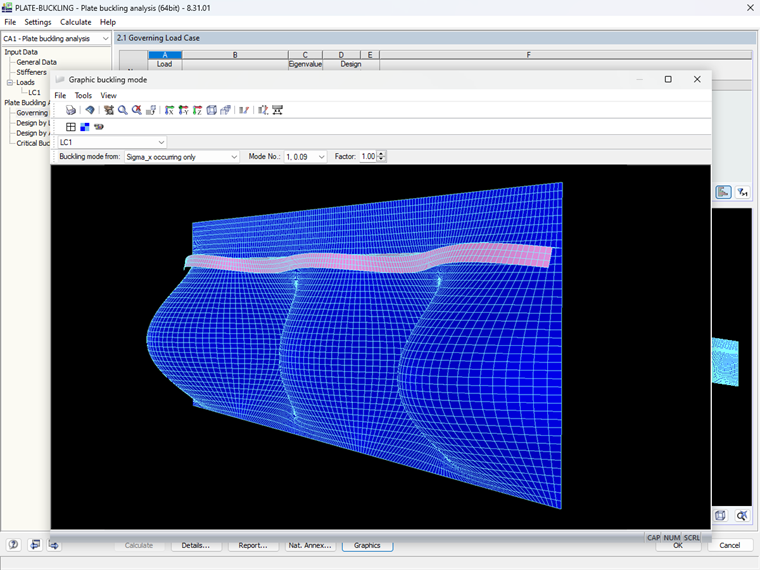

Das Einzelprogramm FE-BEUL bzw. Zusatzmodul RF-/FE-BEUL ermöglichen Beulsicherheitsnachweise für rechteckige Platten nach der Norm EN 1993-1-5.

Auszug aus Knowledge Base | Stabilitätsanalysen

  1. Bild 01 - Eulerfälle

    Auswertung von lokalen und globalen Eigenformen mit RSKNICK zur Bestimmung der Ersatzstablänge

    Soll der Stabilitätsnachweis von Stäben nach dem Ersatzstabverfahren unter Berücksichtigung der Schnittgrößen nach Theorie I. Ordnung geführt werden, ist die Bestimmung der maßgebenden Ersatzstablänge von großer Bedeutung.

  2. 1 - Brettsperrholzwand mit Öffnungen unter Scheibenbeanspruchung

    Stabilitätsbetrachtung von flächigen Bauteilen am Beispiel einer Brettsperrholzwand 1

    Grundsätzlich können Bauteile aus Brettsperrholz mit dem Zusatzmodul RF-LAMINATE bemessen werden. Da es sich bei der Bemessung um einen rein elastischen Spannungsnachweis handelt, muss das Stabilitätsproblem (Biegeknicken und Biegedrillknicken) zusätzlich berücksichtigt werden.

Weitere Fachbeiträge sowie Tipps & Tricks in der Knowledge Base

Kontakt

Kontakt zu Dlubal

Haben Sie Fragen zu unseren Produkten oder brauchen Sie einen Rat zur Auswahl der Produkte zur Bearbeitung Ihrer Projekte? Kontaktieren Sie uns oder nutzen Sie die häufig gestellten Fragen (FAQs) rund um die Uhr.

+49 9673 9203 0

info@dlubal.com

Stabilitätsanalyse: Knickfiguren und Imperfektionen mit RF-STABIL & RF-IMP

Newsletter

Erhalten Sie etwa einmal pro Monat Infos über Neuigkeiten, praktische Tipps, geplante Events, exklusive Aktionen und Gutscheine.

RFEM Hauptprogramm
RFEM 5.xx

Basisprogramm

Das FEM-Programm RFEM ermöglicht die schnelle und einfache Modellierung, Berechnung und Bemessung von Tragkonstruktionen mit Stab-, Platten-, Scheiben-, Faltwerk-, Schalen- und Volumen-Elementen aus verschiedenen Materialien.

RSTAB Hauptprogramm
RSTAB 8.xx

Basisprogramm

Das 3D-Statik-Programm RSTAB eignet sich für die Berechnung von Stabwerken aus Stahl, Beton, Holz, Aluminium oder anderen Materialien. Mit RSTAB definieren Sie einfach und schnell das Tragwerksmodell und berechnen dann die Schnittgrößen, Verformungen und Lagerreaktionen.

RFEM Stahl- und Aluminiumbau
RF-STAHL Wölbkrafttorsion 5.xx

Modulerweiterung für RF-STAHL EC3

Biegedrillknicknachweise nach Theorie II. Ordnung mit 7 Freiheitsgraden

RFEM Sonstige
RF-STABIL 5.xx

Zusatzmodul

Stabilitätsanalyse nach Eigenwertmethode

RSTAB Sonstige
RSKNICK 8.xx

Zusatzmodul

Stabilitätsanalyse von Stabwerken

RFEM Sonstige
RF-IMP 5.xx

Zusatzmodul

Generierung von imperfekten Ausgangsmodellen und Ersatzimperfektionen für die nichtlineare Berechnung

RFEM Stahl- und Aluminiumbau
RF-FE-BEUL 5.xx

Zusatzmodul

Beulsicherheitsnachweis steifenloser oder ausgesteifter Platten
