Voici quelques-unes de ses caractéristiques les plus importantes :

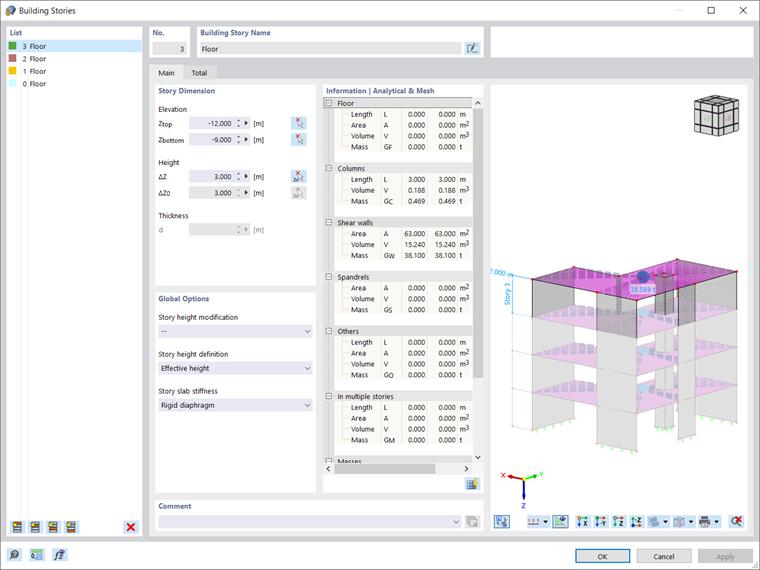

- Considération et affichage des masses d'étages
- Liste des éléments de structure et informations les concernant
- Création automatique de coupes de résultat sur les voiles de contreventement
- Sortie des coupes de résultats dans la direction globale pour la détermination des efforts tranchants

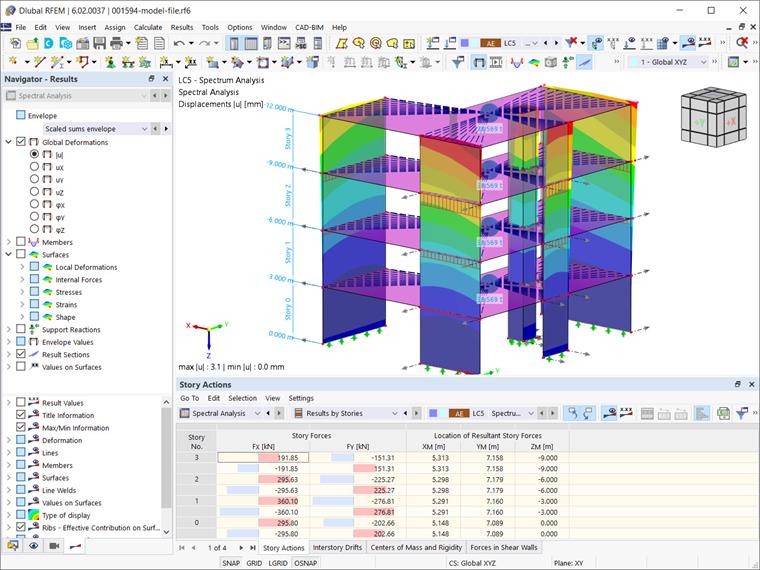

- Affichage des résultats sous forme de tableau et de graphique par étage (par exemple, actions d'étage, déplacements entre étages, efforts dans les voiles de contreventement)
En plus des fonctionnalités mentionnées ci-dessus, le module complémentaire Modèle de bâtiment a été amélioré avec un avantage important : le calcul du centre de gravité et du centre de rigidité. Ces informations sont disponibles sous Analyse statique ou Analyse spectrale lors de l'affichage des résultats pour chaque étage dans les tableaux (c'est-à-dire en affichant « Résultats par étage » dans les tableaux).

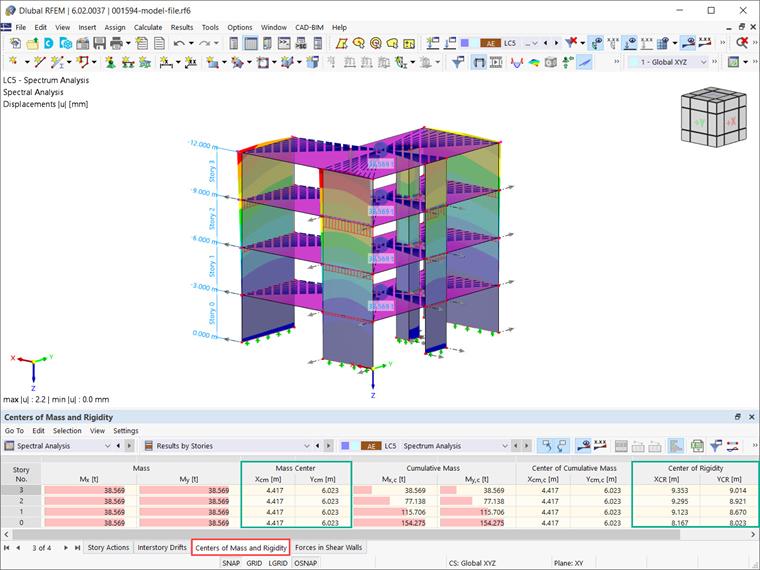

Dans l'onglet « Centres de masse et de rigidité », le tableau répertorie les masses de chaque étage, le centre de masse associé, la masse cumulée et son centre, ainsi que le centre de rigidité, comme le montre la Figure 3. Vous pouvez également afficher graphiquement le centre de rigidité en cliquant dans le tableau. Cependant, veuillez noter que le centre de rigidité n'est calculé que dans le cas d'un diaphragme rigide.
