Środki masy i sztywności w RFEM 6
Artykuł o tematyce technicznej

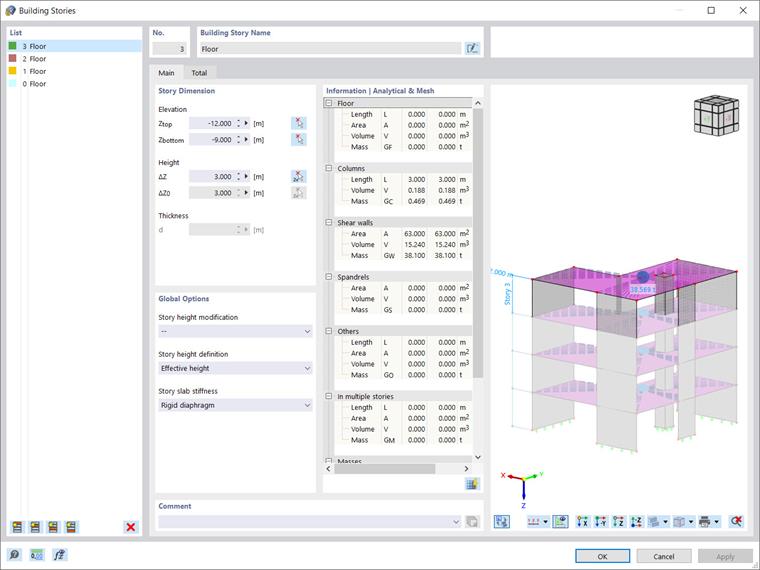

W programie RFEM 6 dostępny jest moduł dodatkowy Model budynku, który umożliwia definicję budynku za pomocą kondygnacji. Jest to korzystne narzędzie do modelowania, ponieważ kondygnacje można później dostosowywać na wiele sposobów.
Niektóre z jego najważniejszych cech to:
- Uwzględnianie i wyświetlanie mas kondygnacji
- Wykaz elementów konstrukcyjnych i informacje o nich
- Automatyczne tworzenie przekrojów wyników na ścianach usztywniających
- Wyprowadzanie wypadkowych przekrojów w kierunku globalnym do wyznaczania sił tnących

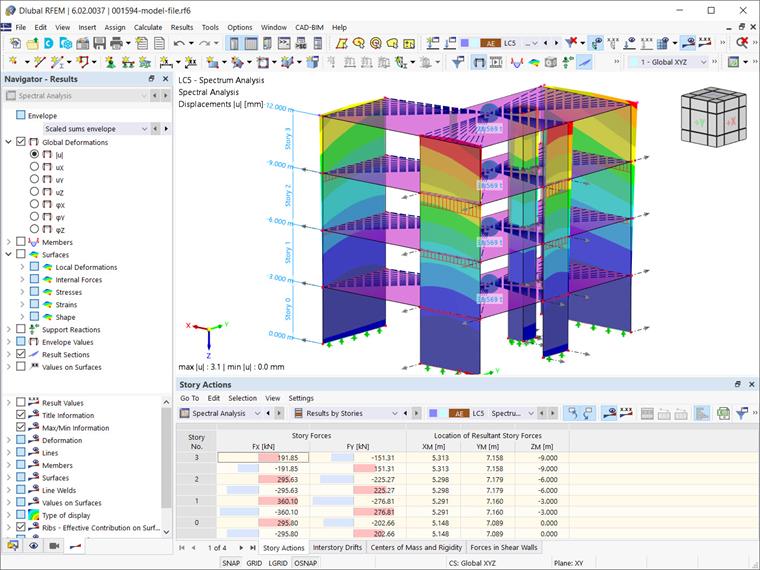

- Tabelaryczne i graficzne przedstawienie wyników według kondygnacji (na przykład oddziaływania kondygnacji, przemieszczenie międzykondygnacyjne, siły w ścianach usztywniających)

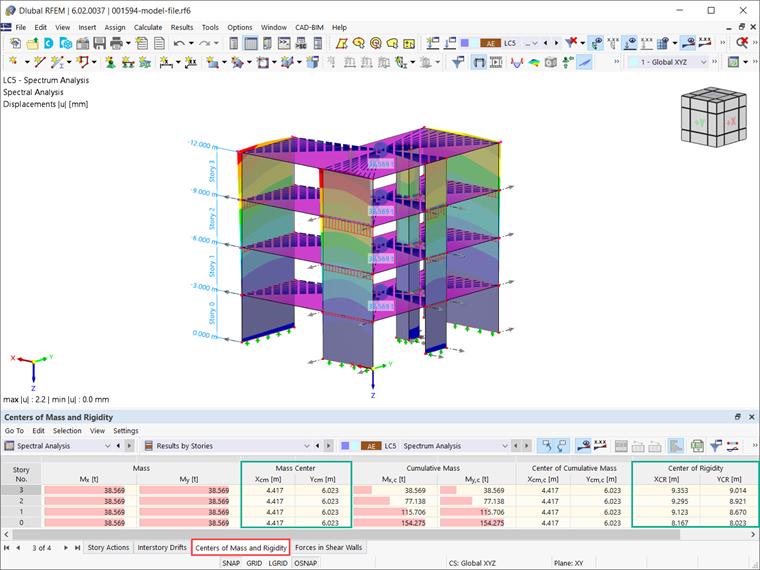

Oprócz wyżej wymienionych funkcji, rozszerzenie Model budynku zostało wzbogacone o jedną ważną zaletę: obliczanie środka masy i środka sztywności. Informacje te są dostępne w sekcji Analiza statyczna lub Analiza spektralna podczas wyświetlania wyników dla każdej kondygnacji w tabelach (tzn. po wyświetleniu w tabelach opcji „Wyniki według kondygnacji”). W zakładce "Środki masy i sztywności" w tabeli wyszczególnione są masy każdej kondygnacji, związany z nią środek masy, skumulowana masa i jej środek oraz środek sztywności, jak pokazano na rys. 3. Środek sztywności można również wyświetlić graficznie, klikając w tabeli. Należy jednak pamiętać, że środek sztywności obliczany jest tylko w przypadku membrany sztywnej.
