Centri di massa e rigidezza in RFEM 6

Questo articolo ti mostrerà l'add-on Building Model, che è stato migliorato con un importante vantaggio: calcolo del baricentro e del baricentro.

Alcune delle sue caratteristiche più importanti sono:

  • Considerazione e visualizzazione delle masse di piano
  • Elencare gli elementi strutturali e le informazioni su di essi
  • Creazione automatica di sezioni risultanti su pareti di taglio
  • Output delle risultanti delle sezioni in direzione globale per determinare le forze di taglio
  • Output grafico e tabellare dei risultati per piano (ad esempio, azioni del piano, deriva tra i piani, forze nei muri di taglio)

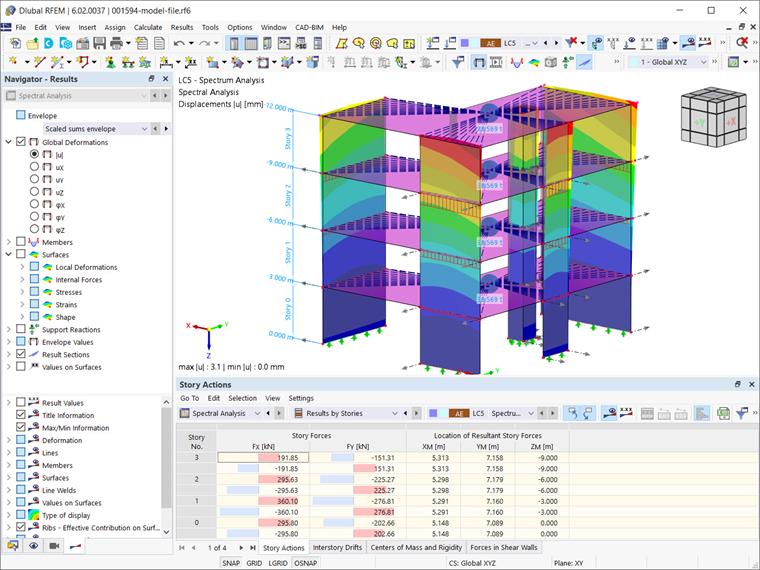

Oltre alle caratteristiche sopra menzionate, l'add-on Building Model è stato migliorato con un importante vantaggio: calcolo del baricentro e del baricentro. Queste informazioni sono disponibili in Analisi statica o Analisi spettrale quando si visualizzano i risultati per ogni piano nelle tabelle (ovvero, visualizzando "Risultati per piano" nelle tabelle).

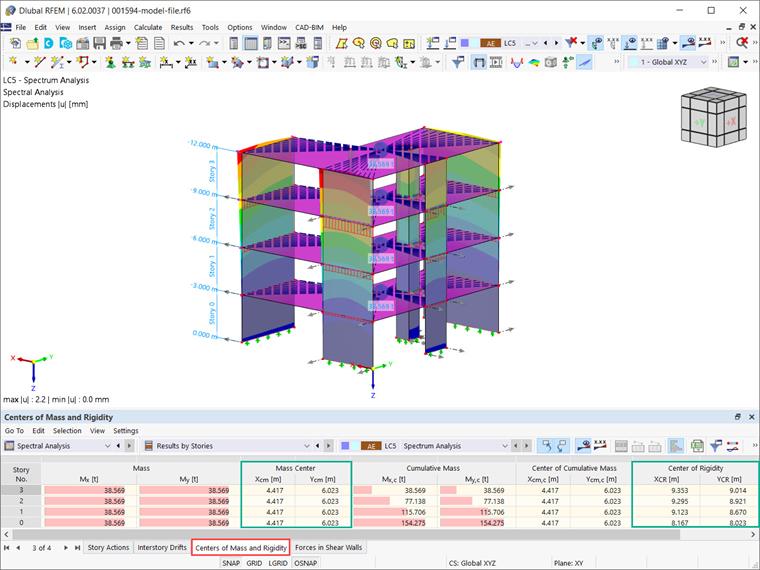

Nella scheda "Centri di massa e rigidità", la tabella elenca le masse di ogni piano, il centro di massa associato, la massa cumulativa e il suo centro e il centro di rigidità, come mostrato nell'immagine 3. È anche possibile visualizzare il centro di rigidezza graficamente, facendo clic nella tabella. Tuttavia, si noti che il centro di rigidezza viene calcolato solo nel caso di un diaframma rigido.


Autore

La signora Kirova è responsabile della creazione di articoli tecnici e fornisce supporto tecnico ai clienti Dlubal.
