Středy hmotnosti a tuhosti v programu RFEM 6

V tomto příspěvku si ukážeme addon Model budovy, který byl vylepšen o jednu důležitou užitečnou funkci: výpočet těžiště a středu tuhosti.

Mezi jeho nejdůležitější funkce patří:

Zohlednění a zobrazení hmot podlaží
Seznam konstrukčních prvků a informací o nich
Automatické vytváření výsledkových řezů na smykových stěnách
Výstup výslednic v řezu v globálním směru pro stanovení smykových sil
Výsledky v tabulkách a graficky po jednotlivých podlažích (např. účinků podlaží, mezipatrových posunů, sil ve smykových stěnách)

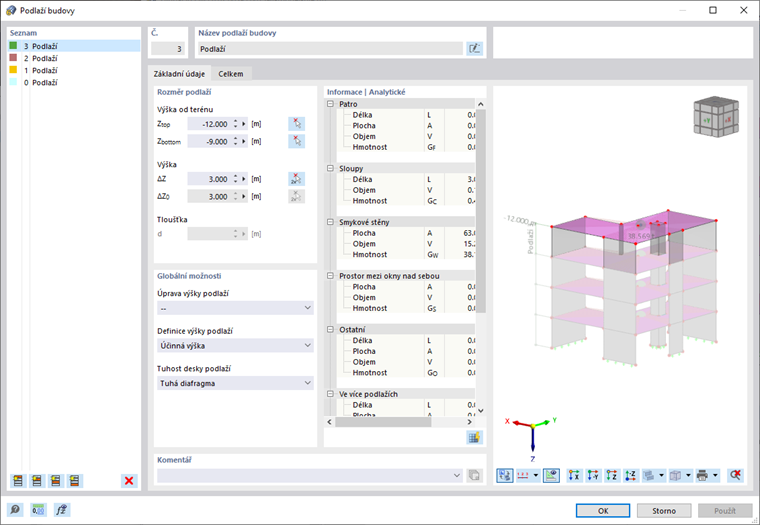

1 Podlaží budovy: Rozměr podlaží, Globální možnosti a informace

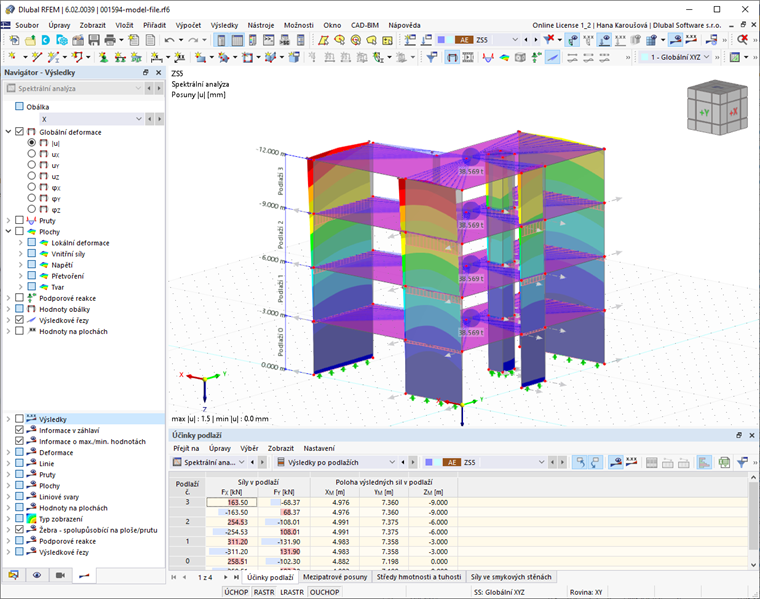

2 Model budovy: Výsledky po podlažích

V addonu Model budovy přibyla kromě výše uvedených funkcí ještě jedna důležitá užitečná funkce: výpočet těžiště a středu tuhosti. Tyto informace najdete při zobrazení výsledků v položce Statická analýza nebo Spektrální analýza každého podlaží v tabulkách (tj. zobrazením kategorie „Výsledky po podlažích“ v tabulkách).

V záložce "Středy hmotnosti a tuhosti" se v seznamu uvádí hmotnosti každého podlaží, příslušné těžiště, kumulativní hmotnost a její střed a střed tuhosti, jak je znázorněno na obrázku 3. Střed tuhosti lze také zobrazit graficky kliknutím do tabulky. Pamatujte však, že střed tuhosti se počítá pouze pro tuhé diafragmy.

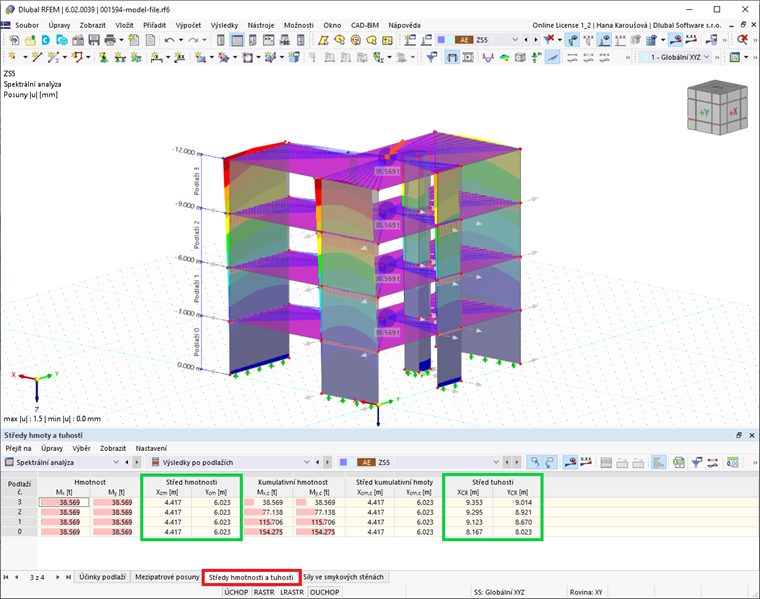

3 Středy hmoty a tuhosti

Autor

Ing. Kirova je ve společnosti Dlubal zodpovědná za tvorbu odborných článků a poskytuje technickou podporu zákazníkům.
