Vérification à la fatigue selon le Chapitre 6.8 de l'EN 1992-1-1
Fonctionnalité
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification de la résistance à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.

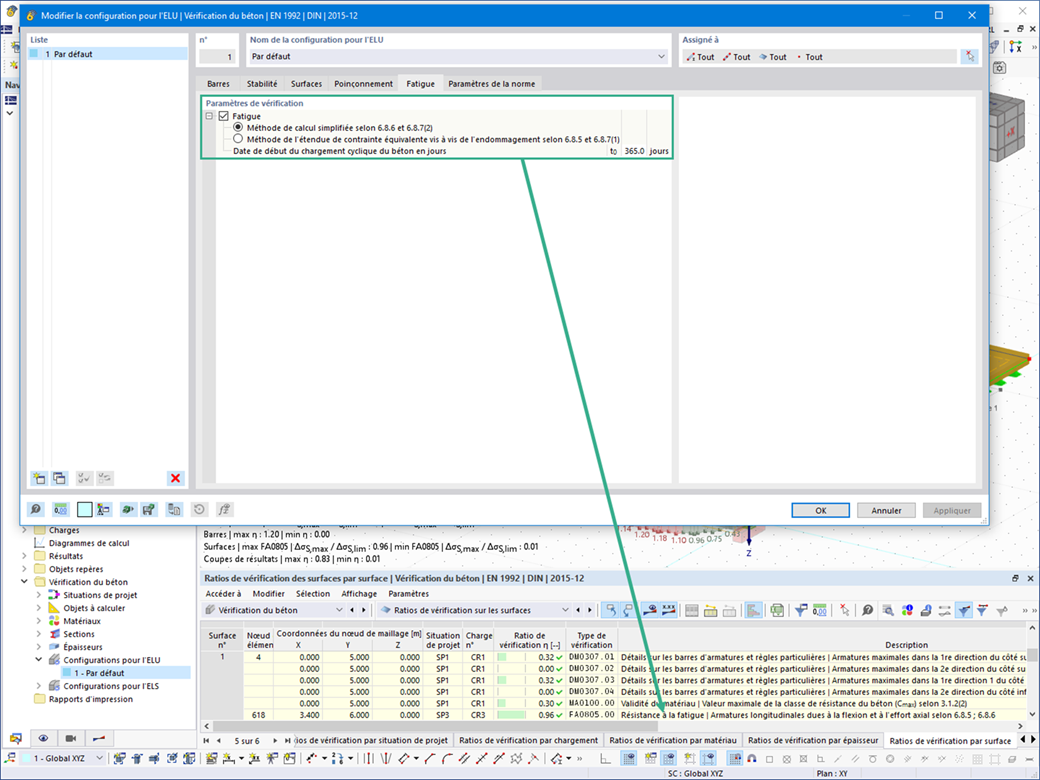

Pour la vérification à la fatigue, deux méthodes ou niveaux de calcul peuvent être sélectionnés dans les configurations de calcul :
- Niveau de calcul 1 : Critère simplifié selon à 6.8.6 et 6.8.7(2) : Le critère simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, Chapitre 6.8.6 (2) et l'EN 1990, Éq. (6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 a été vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Niveau d'analyse 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon à 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes aux endommagements est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, Chapitre 6.8.3, Éq. (6,69) avec l'action cycliqueQfat définie.
Mots-clés
Fatigue Vérification EN 1992-1-1 Chapitre 6.8
