I requisiti architettonici per i guard rail sono ancora molto elevati e le ringhiere di solito richiedono un alto grado di trasparenza. Le ringhiere in vetro, dove non è possibile vedere nessun'altra struttura a telaio, rappresentano una possibilità di implementazione.

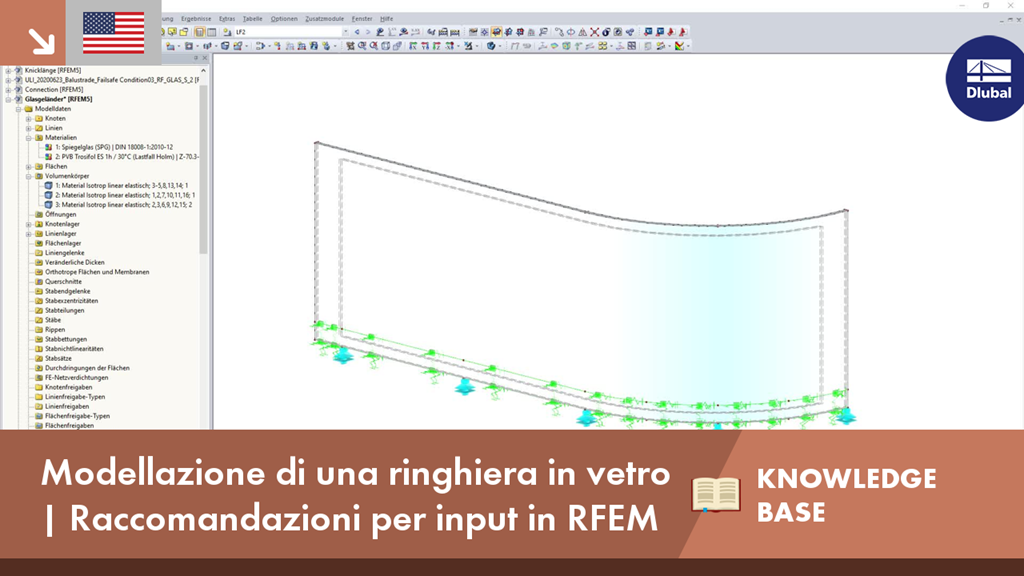

KB 001664 | Modellazione di una ringhiera in vetro | Raccomandazioni per input in RFEM
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
Utilizzando il tipo di piano " Solo trasferimento del carico ", è possibile creare solai senza considerare l'effetto di rigidezza dentro e fuori dal piano. Questo tipo di elemento raccoglie i carichi sul soffitto e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
Nel caso del calcolo globale, la rigidezza calcolata sulla base di una composizione selezionata e di una geometria di vetro, viene assegnata ad ogni superficie. Il calcolo procede quindi utilizzando la teoria della piastra. È possibile scegliere se si vuole considerare dei collegamenti a taglio di strati o no.
Se si seleziona il calcolo locale, è possibile specificare ulteriormente calcoli in 2D o in 3D. Il calcolo bidimensionale significa che il vetro monostrato o stratificato è modellato come una superficie, il cui spessore è calcolato sulla base della struttura selezionata e della geometria del vetro (utilizzando la teoria delle lastre). Come per il calcolo globale, si possono considerare o meno collegamenti a taglio degli strati.
Durante il calcolo 3D, i solidi sono utilizzati nel modello che sostituisce ogni strato della composizione. In questo modo, i risultati sono più accurati, ma il calcolo potrebbe richiedere più tempo.
È possibile modellare vetro isolante solo quando viene selezionato il calcolo locale. Lo strato di gas è sempre modellato come un elemento solido, quindi è necessario progettare singole parti di vetro isolante indipendentemente dalla struttura circostante. La legge dei gas ideali (equazione termica dello stato dei gas ideali) è considerata per il calcolo e l'analisi del terzo ordine.
Cosa sono i vincoli interni delle linee e gli svincoli lineari?
