Les garde-corps font toujours l'objet d'exigences architecturales très élevées et leur conception ainsi que de leur exécution doivent être documentées en toute transparence. Les garde-corps en verre, qui ne possèdent aucun élément de renforcement visible, représentent une possibilité envisageable.

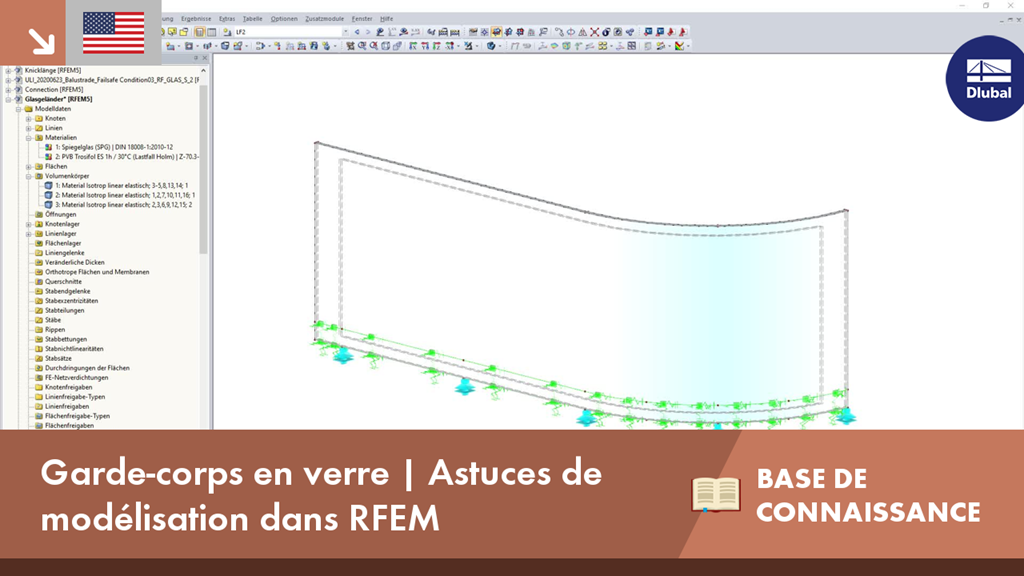

KB 001664 | Garde-corps en verre | Astuces de modélisation dans RFEM
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Pour les éléments des modèles de bâtiment, plusieurs outils de modélisation sont disponibles :
- Ligne verticale
- Poteau
- Voile
- Poutre
- Plancher rectangulaire
- Plancher polygonal
- Ouverture de plancher rectangulaire
- Ouverture de plancher polygonal
Cette fonctionnalité permet de définir des éléments sur le plan du sol (par exemple avec une couche d'arrière-plan) avec la création d'éléments 3D multiples associés.
Le type d'étage « Transfert de charge uniquement », permet de considérer des planchers sans effet de rigidité dans et hors du plan dans le module complémentaire Modèle de bâtiment. Ce type d'élément collecte les charges sur la dalle et les transfère aux éléments porteurs du modèle 3D. Vous avez ainsi la possibilité de simuler des composants secondaires, par exemple, le solivage de plancher et des éléments de distribution de charge similaires dans le modèle 3D sans autre effet.
Le calcul global assigne la rigidité déterminée à l'aide de la composition sélectionnée et de la géométrie du verre à chaque surface. Le calcul est ensuite effectué selon la théorie des plaques. Il est possible de sélectionner si le couple de cisaillement des couches doit être considéré.
Dans le cas d'un calcul local, vous pouvez spécifier le calcul 2D ou 3D en outre. Par calcul bidimensionnel, le verre à une couche ou feuilleté est modélisé comme une surface dont l'épaisseur est calculée à partir de la structure et de la géométrie sélectionnées (théorie des plaques). De même pour le calcul global, vous pouvez également considérer le couplage de cisaillement des couches.
Le calcul 3D utilise des solides du modèle pour remplacer chaque couche de composition. Les résultats sont ainsi plus précis, mais le calcul peut prendre plus de temps.
Le verre isolant peut être modélisé si le calcul local n'est pas sélectionné. La couche de gaz est toujours modélisée sous forme d'élément solide, il est donc nécessaire de calculer des parties en verre isolant indépendamment de la structure environnante. La loi des gaz parfaits (équation thermique de l'état des gaz parfaits) est considérée pour le calcul et l'analyse du troisième ordre.
