Per la verifica della resistenza al fuoco delle superfici in legno, è possibile visualizzare un diagramma di carbonizzazione a seconda del tempo di esposizione al fuoco.

È anche possibile inserire questo diagramma di carbonizzazione nella relazione di calcolo.

L'opzione "Crea celle di superficie a causa delle aperture" è disponibile nel menu di scelta rapida della superficie. Ciò consente di creare facilmente, ad esempio, le linee per le colonne di pareti in pannelli di legno (utilizzando il tipo di spessore "Pannello di trave").

Nella libreria dei materiali di RFEM e RSTAB, è possibile trovare materiali in legno secondo la norma americana ANSI/AWC NDS-2024.

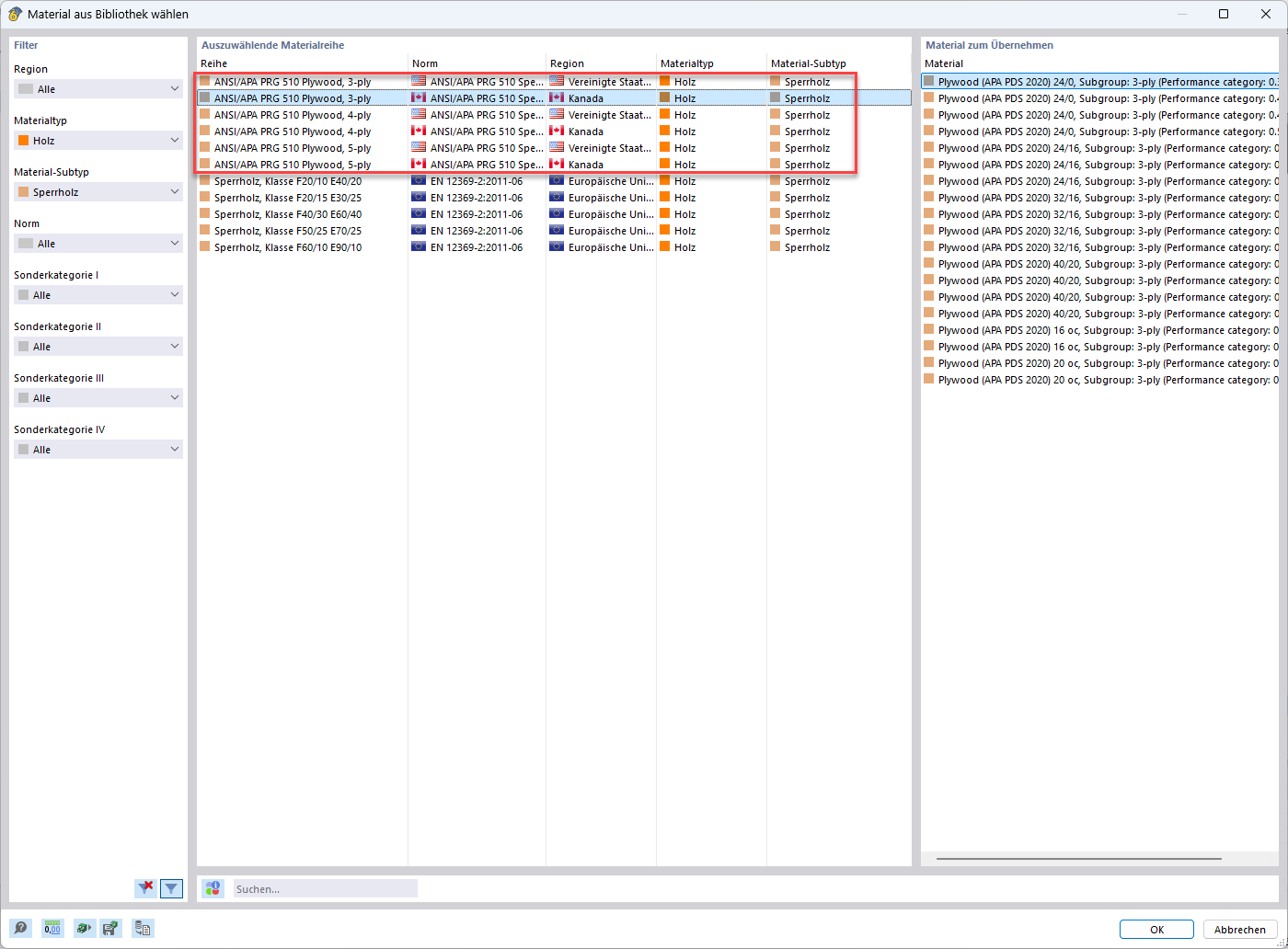

In RFEM, il materiale OSB (oriented strand board) è disponibile per gli Stati Uniti e il Canada. I parametri del materiale sono presi dal "Manuale delle specifiche di progetto del pannello".

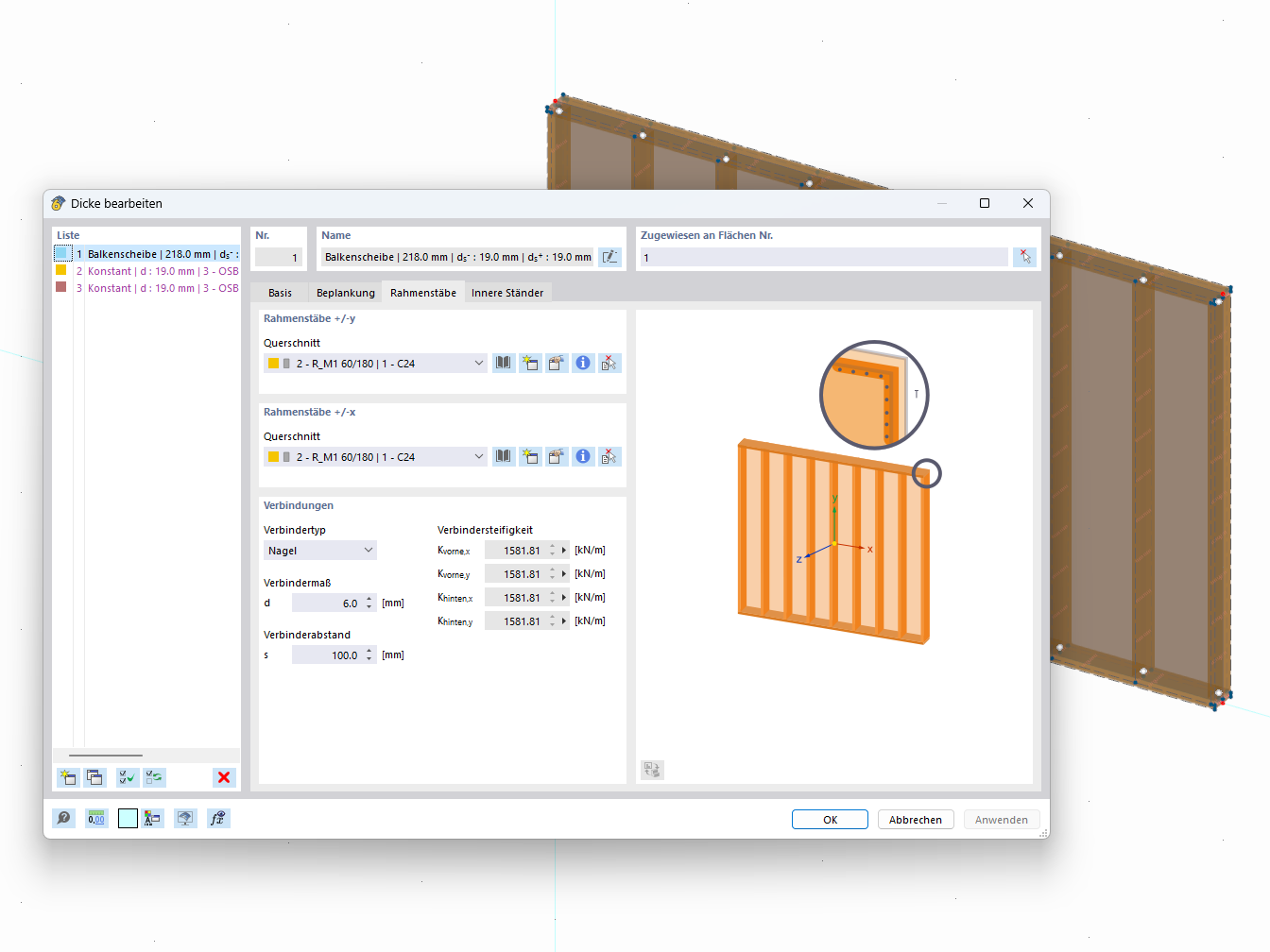

Utilizzando il tipo di spessore "Pannello di travi", è possibile modellare elementi del pannello di legno nello spazio 3D. È sufficiente specificare la geometria della superficie e gli elementi del pannello di legno vengono generati utilizzando un assemblaggio asta-superficie interno, inclusa la simulazione della flessibilità del collegamento. Il tipo di spessore della piastra della trave è definito utilizzando l'add-on Superfici multistrato.

Un "pannello di travi" offre i seguenti vantaggi:

• È possibile la guaina su un lato e su entrambi i lati
• Calcolo automatico di un accoppiamento semirigido
  • Guaina bordata
  • Guaina pinzata
  • Guaina definita dall'utente
• Rappresentazione come un oggetto geometrico 3D completo (telaio, tirante trasversale, colonna, lamiera, punti metallici), compresa l'eccentricità
• Considerando le aperture tramite celle di superficie
• Verifica degli elementi strutturali utilizzando l'add-on Verifica legno
• Indipendente dal materiale (ad esempio, cartongesso con sezioni piegate a freddo e pannelli di fibra di gesso come rivestimento)

• Vai al video esplicativo

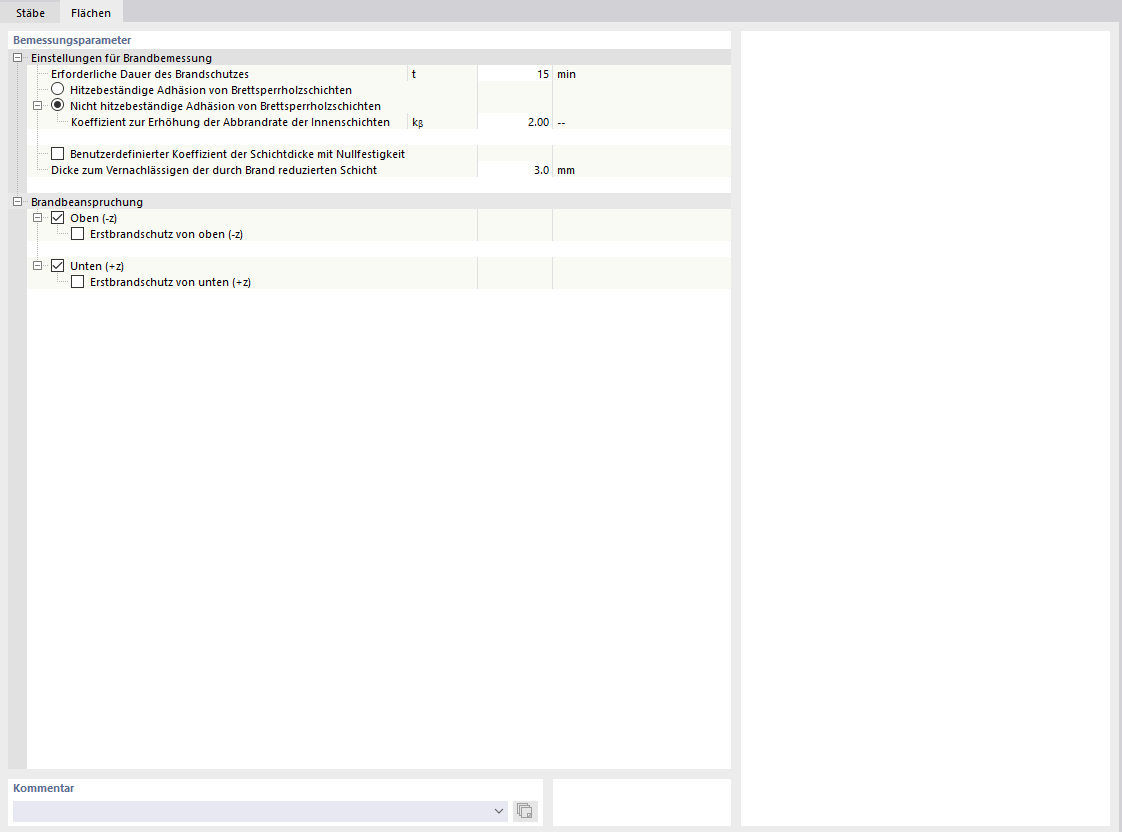

È possibile eseguire la verifica di resistenza al fuoco delle superfici utilizzando il metodo della sezione trasversale ridotta. La riduzione viene applicata sullo spessore della superficie. È possibile eseguire le verifiche per tutti i materiali in legno ammessi per la verifica.

Per il legno a strati incrociati, a seconda del tipo di adesivo, è possibile selezionare se le singole parti dello strato di carbonizzazione possono staccarsi, in modo che ci si possa aspettare una carbonizzazione maggiore in alcune aree dello strato.

• Vai al video esplicativo

Tra gli altri, nella libreria delle strutture a strati sono disponibili i seguenti produttori di legno a strati incrociati:

• Binderholz (USA)
• KLH (USA, CAN)
• Calle buck (USA, CAN)
• Nordic Structures (USA, CAN)
• Mercer Mass Timber
• SmartLam
• Stirling strutturale
• Sovrastrutture elencate in Lignatec Edition 32 "Legno lamellare a strati incrociati di produzione svizzera".

Importando una struttura dalla libreria delle strutture a strati, tutti i parametri rilevanti vengono adottati automaticamente. La libreria è continuamente aggiornata.

È possibile ottimizzare le sezioni trasversali negli add-on di verifica (ad esempio, Verifica acciaio, Verifica legno e così via).

L'ottimizzazione può essere eseguita, ad esempio, per sezioni trasversali normalizzate di una serie o nel caso di sezioni trasversali parametriche per la larghezza, l'altezza o altro ancora.

L'add-on Verifica legno per RFEM 6/RSTAB 9 è multiuso e combina un gran numero di elementi aggiuntivi. [*S16332764*] Add-on per la verifica del legno per RFEM 6

Vorresti calcolare travi curve (ad esempio, in legno lamellare incollato)? A questo scopo, è possibile utilizzare varie distribuzioni di sezioni per aste:

• Curvo
• Trave centinata con altezza costante
• Trave centinata con altezza variabile
• Trave di pesce | Parabolico

• Vai al video esplicativo

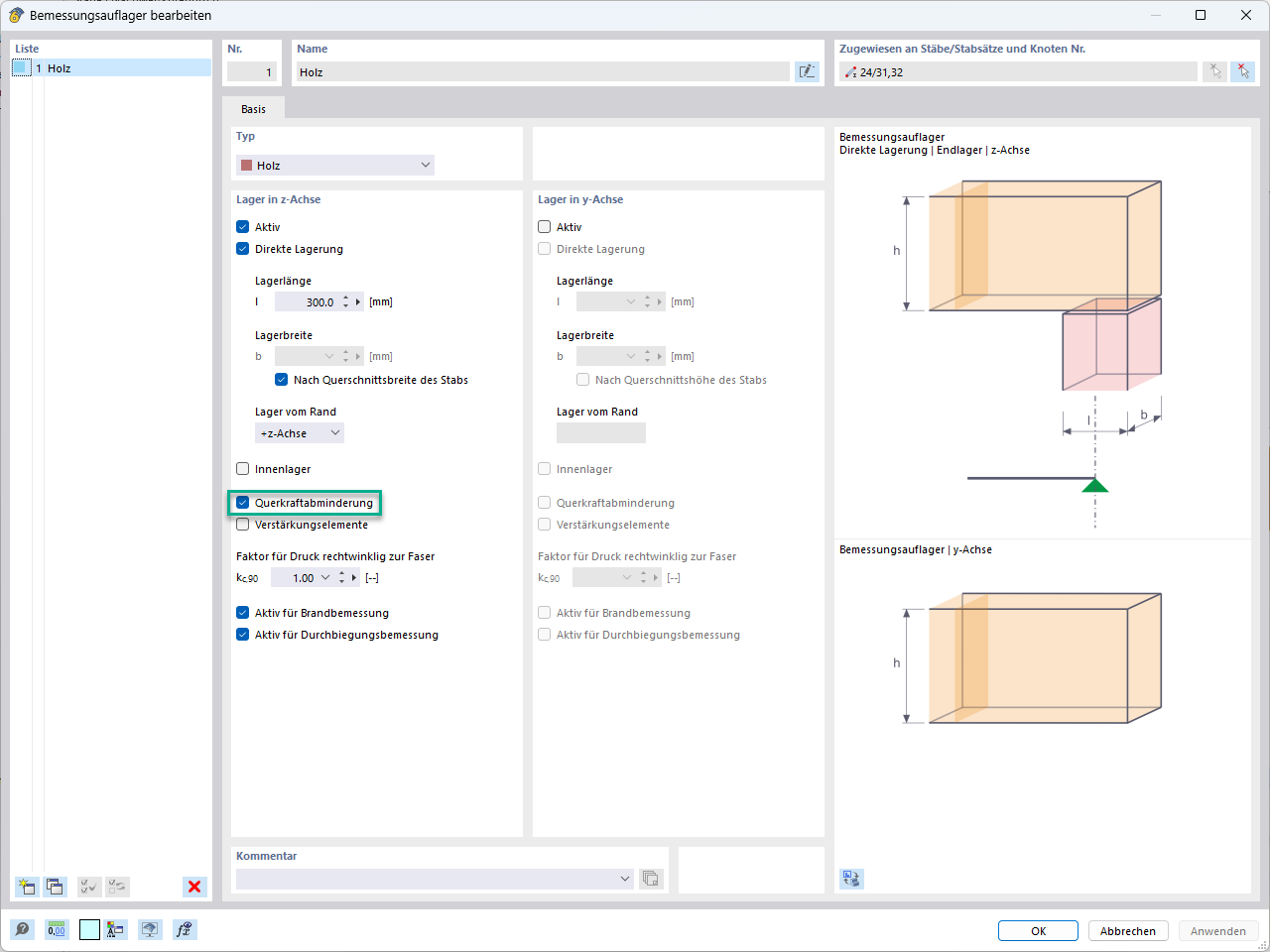

È possibile prendere in considerazione una riduzione della forza di taglio per i vincoli esterni di progetto. Ciò consente di eseguire la verifica a taglio con la forza di taglio determinante ad una distanza dell'altezza della trave dal bordo del vincolo esterno.

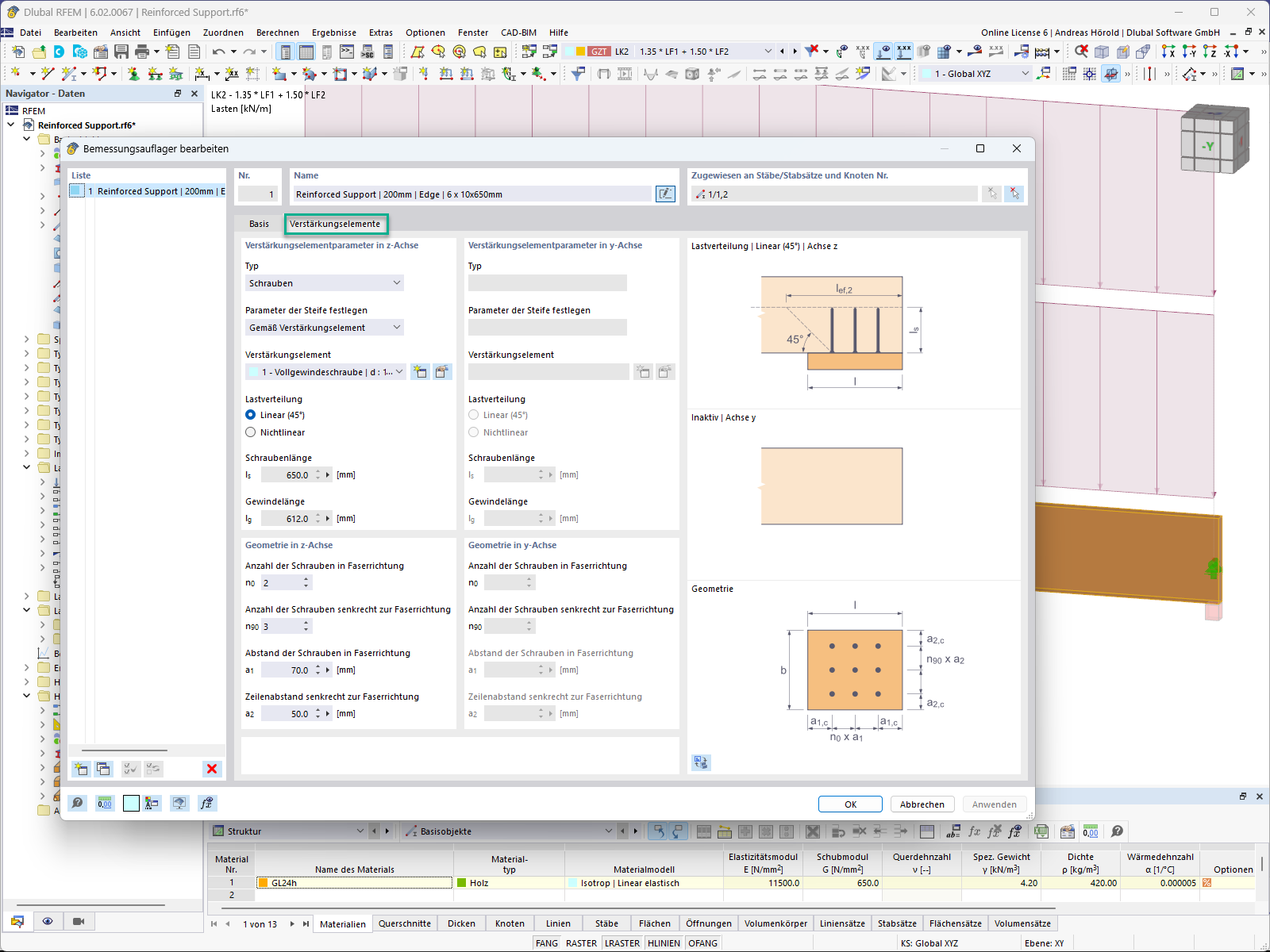

Hai delle domande riguardo al programma? Nei vincoli esterni di progetto, è possibile definire bulloni completamente filettati come elementi di armatura a pressione trasversale per il progetto "Pressione perpendicolare alla fibratura". In questo caso, i bulloni sono sottoposti ad un'analisi di pushover e di instabilità.

Inoltre, la resistenza a taglio di progetto è verificata nel piano della punta del bullone. È possibile considerare l'angolo di distribuzione del carico linearmente inferiore a 45 ° o non lineare (secondo Bejtka I., Armatura di componenti in legno con viti completamente filettate, Università di Karlsruhe (TH), 2005).

In RFEM ed RSTAB, è possibile la verifica di aste con il tipo di materiale "Legno microlamellare". Sono disponibili i seguenti produttori:

• Pollmeier (Baubuche)
• Metsä (Kerto LVL)
• STEICO
• Stora Enso

Nella configurazione ultima, è possibile considerare i coefficienti di resistenza per aumentare le resistenze. I coefficienti che riducono le resistenze vengono automaticamente presi in considerazione. Provalo!

È possibile valutare graficamente le sezioni dei risultati per la verifica della superficie in legno. Questo può essere fatto nella finestra grafica di RFEM così come nella finestra della cronologia dei risultati. Le sezioni possono essere posizionate ovunque per valutare i risultati del progetto in dettaglio.

Per le superfici in legno con il tipo di spessore "Costante", viene preso in considerazione il coefficiente di fessurazione k_cr e quindi l'influenza negativa delle fessure sulla capacità di taglio.

In RFEM è implementata una libreria per le superfici in legno a strati incrociati, da cui è possibile importare le strutture a strati del produttore (ad esempio, Binderholz, KLH, Piveteaubois, Södra, Züblin Timber, Schilliger, Stora Enso). Oltre agli spessori degli strati ed ai materiali, ci sono anche informazioni sulle riduzioni di rigidezza e sull'incollaggio del lato stretto.

Nell'add-on per la verifica di strutture in legno per RFEM, è possibile progettare aste e superfici secondo Eurocodice 5, SIA 265 (norma svizzera), CSA O86 (norma canadese) o ANSI/AWC NDS (norma americana), ad es. B. Legno lamellare, legno lamellare incollato, legno tenero, materiali a base di legno, ecc.

C'è torsione? In questo caso, è possibile decidere come eseguire la verifica. Hai le seguenti opzioni:

• Consenti ulteriore verifica se la tensione tangenziale dovuta alla torsione non supera il valore limite
• Progettazione secondo il manuale per le costruzioni in legno, 4.6
• Ignora la torsione

Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.

Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.

L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.

Per l'analisi di tensioni e di deformazioni, nel pannello dei risultatiè possibile definire zone grigie per intervalli di valori non rilevanti.

• I risultati della verifica del collegamento possono essere inseriti nella relazione di calcolo
• Quando si crea una nuova relazione di calcolo, selezionare gli elementi aggiunti dall'add-on Giunti acciaio
• Utilizzare lo strumento 'Stampa grafici nella relazione di calcolo' per inserire i grafici con i risultati del collegamento, incluso il pannello di controllo, nella relazione
• La relazione di calcolo contiene le specifiche dei componenti del collegamento, i parametri di progetto, i risultati e i grafici

• Una vasta gamma di sezioni trasversali, come sezioni rettangolari, sezioni quadrate, sezioni a T, sezioni circolari, sezioni trasversali composte, sezioni trasversali parametriche irregolari e molte altre (l'idoneità per la verifica dipende dalla norma selezionata)
• Verifica di legno lamellare a strati incrociati (CLT)
• Verifica di materiali a base di legno e legno lamellare impiallacciato secondo EC 5
• Verifica di aste rastremate e curve (metodo di verifica secondo la norma)
• È possibile l'adeguamento dei coefficienti di verifica essenziali e dei parametri delle norme
• Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
• Risultati rapidi e chiari per una panoramica immediata della distribuzione dei risultati dopo la verifica
• Output dettagliato dei risultati della verifica e delle formule essenziali (percorso dei risultati comprensibile e verificabile)
• Output numerico dei risultati visualizzato in tabelle dalla chiara e facile consultazione con la possibilità di rappresentare i risultati graficamente nella struttura
• Integrazione dell'output nella relazione di calcolo RFEM/RSTAB

• Verifica di forze interne a trazione, compressione, flessione, taglio, torsione e combinate
• Considerazione di un intaglio
• Verifica della compressione perpendicolare alla fibratura sui vincoli esterni e intermedi con (EC 5) e senza elementi di armatura (viti interamente filettate)
• Riduzione facoltativa della forza di taglio sul vincolo esterno
• Progettazione di aste curve e rastremate
• Considerazione di resistenze più elevate per componenti simili che sono vicini tra loro (coefficiente k_sys secondo EN 1995-1-1, 6.6(1)-(3))
• Opzione per aumentare la resistenza a taglio per legno di conifere secondo DIN EN 1995-1-1:NA NDP a 6.1.7(2)

• Analisi di stabilità per instabilità flessionale, torsionale e flesso-torsionale sotto compressione
  • Importazione delle lunghezze libere d'inflessione dal calcolo utilizzando l'add-on Stabilità della struttura
• Input grafico e verifica dei vincoli esterni dei nodi definiti e delle lunghezze libere d'inflessione per l'analisi di stabilità
• Determinazione delle lunghezze equivalenti delle aste per aste rastremate
• Considerazione della posizione del controvento flesso-torsionale
• Analisi di instabilità flesso-torsionale dei componenti strutturali sottoposti a carico del momento
  • A seconda della norma, è disponibile una scelta tra l'input definito dall'utente di Mcr, il metodo analitico dalla norma e l'uso del risolutore di autovalori interno
  • Considerazione di un pannello di taglio e di un vincolo rotazionale quando si utilizza il risolutore di autovalori
  • Visualizzazione grafica di una forma modale se è stato utilizzato il risolutore di autovalori
• Analisi di stabilità di componenti strutturali con la compressione combinata e la tensione di flessione, a seconda della norma di progetto
• Calcolo comprensibile di tutti i coefficienti necessari come i fattori per considerare la distribuzione del momento o i fattori di interazione
• Considerazione alternativa di tutti gli effetti per l'analisi di stabilità durante la determinazione delle forze interne in RFEM/RSTAB (analisi del secondo ordine, imperfezioni, riduzione della rigidezza, possibilmente in combinazione con l'add-on Torsione di ingobbamento (7 DOF))

• Definizione arbitraria del tempo di carbonizzazione
• Nel caso di strutture di superficie (legno lamellare a strati incrociati), è possibile calcolare con o senza l'adesione dello strato
• Specifica libera definita dall'utente dei parametri di incendio
• Considerazione di diverse lunghezze efficaci per la verifica della resistenza al fuoco
• Verifica opzionale di 'compressione perpendicolare alla fibratura'
• Visualizzazione grafica dei risultati integrata in RFEM/RSTAB, ad esempio B. Rapporto di progetto
• Integrazione completa dei risultati nella relazione di calcolo di RFEM/RSTAB

RFEM/RSTAB fornisce anche una gamma di funzioni per il caso di incendio. Il programma consente la generazione automatica di combinazioni di carico e di risultati per la situazione di progetto accidentale della verifica di incendio. Le aste da progettare con le forze interne corrispondenti sono importate direttamente da RFEM/RSTAB. Inoltre, vengono memorizzate tutte le informazioni sul materiale e sulla sezione trasversale. Non'è necessario fare nient'altro.

I parametri rilevanti per la verifica della resistenza al fuoco vengono definiti solo assegnando una configurazione della resistenza al fuoco alle aste e alle superfici da progettare. Inoltre, è anche possibile effettuare ulteriori impostazioni dettagliate, come la definizione dell'esposizione al fuoco da un lato fino a tutti i lati.

Come probabilmente saprai, le verifiche per le aste selezionate vengono eseguite, tenendo conto del tempo di carbonizzazione definito. Tutti i coefficienti e i coefficienti di riduzione necessari sono memorizzati di conseguenza nel programma e sono presi in considerazione quando si determina la capacità portante. Ciò consente di risparmiare un sacco di lavoro.

Le lunghezze libere d'inflessione per la verifica dell'asta equivalente sono ricavate direttamente dalle voci di resistenza. Non è necessario inserirli di nuovo.

Dopo aver completato la verifica, il programma presenta le verifiche di resistenza al fuoco in modo chiaro e con tutti i dettagli dei risultati. Ciò consente di seguire i risultati in modo completamente trasparente. I risultati contengono anche tutti i parametri richiesti, in modo da poter determinare la temperatura del componente in fase di progettazione.

Oltre a tutte queste caratteristiche, il programma consente di integrare tutte le tabelle dei risultati e i grafici, compresi i risultati dello stato limite ultimo e di esercizio, nella relazione di calcolo globale di RFEM/RSTAB come parte dei risultati della verifica acciaio.

Per la verifica secondo l'Eurocodice 5, i parametri delle Appendici Nazionali (NA) sono integrati per i seguenti paesi:

• DIN EN 1995-1-1/NA:2014-07 (Germania)
• ÖNORM EN 1995-1-1/NA:2019-06 (Austria)
• SN EN 1995-1-1/NA:2015-03 (Svizzera)
• BDS EN 1995-1-1/NA:20157-06 (Bulgaria)
• BS EN 1995-1-1/NA:2019-09 (Regno Unito)
• CEN EN 1995-1-1/2014-05 (Unione Europea)
• CYS EN 1995-1-1/NA:2019-06 (Cipro)
• CZE EN 1995-1-1/NA:2015-05 (Repubblica Ceca)
• DS EN 1995-1-1/NA:2019-09 (Danimarca)
• ELOT EN 1995-1-1/NA:2010-01 (Grecia)
• SVE EN 1995-1-1/NA:2015-11 (Estonia)
• HRN EN 1995-1-1/NA:2015-03 (Croazia)
• I S. EN 1995-1-1/NA:2014-05 (Irlanda)
• ILNAS EN 1995-1-1/NA:2020-3 (Lussemburgo)
• IST EN 1995-1-1/NA:2014-09 (Islanda)
• LST EN 1995-1-1/NA:2014-06 (Lituania)
• LVS EN 1995-1-1/NA:2014-12 (Lettonia)
• MSZ EN 1995-1-1/NA:2015-06 (Ungheria)
• NBN EN 1995-1-1/NA:2014-06 (Belgio)
• NEN EN 1995-1-1/NA:2014-06 (Paesi Bassi)
• NF EN 1995-1-1/NA:2020-04 (Francia)
• NP EN 1995-1-1/NA:2014-09 (Portogallo)
• NS EN 1995-1-1/NA:2014-08 (Norvegia)
• PN EN 1995-1-1/NA:2014-07 (Polonia)
• SFS EN 1995-1-1/NA:2016-12 (Finlandia)
• SIST EN 1995-1-1/NA:2018-01 (Slovenia)
• RS EN 1995-1-1/NA:2014-12 (Romania)
• SS EN 1995-1-1/NA:2018-02 (Singapore)
• SS EN 1995-1-1/NA:2014-05 (Svezia)
• STN EN 1995-1-1/NA:2019-12 (Slovacchia)
• TKP EN 1995-1-1/NA:2019-09 (Bielorussia)
• UNE EN 1995-1-1/NA:2016-04 (Spagna)
• UNI EN 1995-1-1/NA:2016-11 (Italia)

Le tue opzioni nella progettazione del legno sono diverse. È possibile considerare gli angoli di taglio rispetto alla fibratura, le tensioni trasversali e i raggi di curvatura dipendenti dal volume per le aste rastremate e curve. Per progettare l'area della fibratura tagliata, la resistenza viene regolata di conseguenza nel caso di trazione flessionale o pressione flessionale. Per consentire anche di eseguire un'analisi di stabilità con il metodo dell'asta equivalente, l'altezza per determinare le lunghezze di instabilità efficace e flesso-torsionale è impostata a una distanza di 0,65 × h dal punto di progetto effettivo.

Qui sei libero di scegliere. È possibile eseguire la verifica della pressione del vincolo esterno in qualsiasi punto per il carico nelle direzioni y e z di una sezione trasversale. Sei libero di scegliere tra vincoli interni ed esterni. Un coefficiente k_c,90 per la pressione perpendicolare alla fibratura può essere definito dall'utente (ad esempio, 1,75 per legno lamellare incollato). Se consentito, la lunghezza del vincolo esterno viene aumentata automaticamente secondo le specifiche della norma. Ciò consente di ottenere una progettazione più efficiente con il minimo sforzo.
