Verifica legno per RFEM 6

Verifica legno per RFEM 6

L'add-on Verifica legno è l'ideale per la verifica di strutture in legno! Consente il calcolo della resistenza e della stabilità delle strutture di aste e piastre (RFEM) nello stato limite. Fornisce un'ampia gamma di sezioni trasversali, comprese sezioni rettangolari, sezioni quadrate, sezioni a T e sezioni parametriche irregolari.

Supporta la progettazione di legno lamellare a strati incrociati (CLT), nonché di materiali a base di legno e legno lamellare impiallacciato secondo EC 5. Gli utenti possono regolare parametri importanti e valori di progetto. L'output rapido e chiaro dei risultati contiene informazioni dettagliate sulle formule essenziali, che sono facili da capire.

Scarica icona Scarica la versione trial gratuita
L'immagine mostra la struttura in legno di un padiglione cinetico progettato con RFEM 6, situato al Castello di Radíč nella Repubblica Ceca | © TIMBER DESIGN s.r.o. © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Subnavigation
01
Resistenza e stabilità
02
Stato limite di esercizio
03
Resistenza al fuoco
04
Caratteristiche
05
Norme
Icon representing RFEM 6, a finite element analysis software application.

Resistenza e stabilità

L'add-on Dimensionamento legno consente di progettare la resistenza a taglio e la stabilità di strutture in legno con travi e piastre nello stato limite ultimo.

  • Una vasta gamma di sezioni trasversali, come sezioni rettangolari, sezioni quadrate, sezioni a T, sezioni circolari, sezioni trasversali parametriche irregolari e molte altre (l'idoneità per la verifica dipende dalla norma selezionata)
  • Verifica di legno lamellare a strati incrociati (CLT)
  • Verifica di materiali a base di legno e legno lamellare impiallacciato secondo EC 5
  • Materiali per pannelli di cartongesso e pannelli di fibra di gesso
  • Verifica di aste rastremate e curve (metodo di verifica secondo la norma)
  • È possibile l'adeguamento dei coefficienti di verifica essenziali e dei parametri delle norme
  • Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
  • Risultati rapidi e chiari per una panoramica immediata della distribuzione dei risultati dopo la verifica
  • Output dettagliato dei risultati della verifica e delle formule essenziali (percorso dei risultati comprensibile e verificabile)
  • Output numerico dei risultati visualizzato in tabelle dalla chiara e facile consultazione con la possibilità di rappresentare i risultati graficamente nella struttura
  • Integrazione dell'output nella relazione di calcolo RFEM/RSTAB

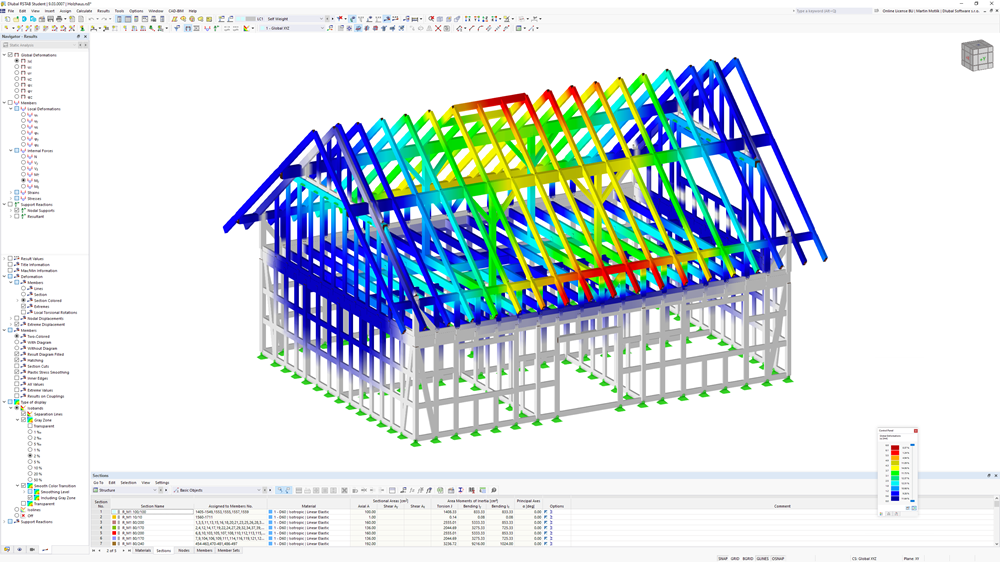

Modello di costruzione in legno che mostra gli elementi strutturali di una casa in legno. Visualizzazione dei dettagli di collegamento e delle travi. Software per strutture in legno

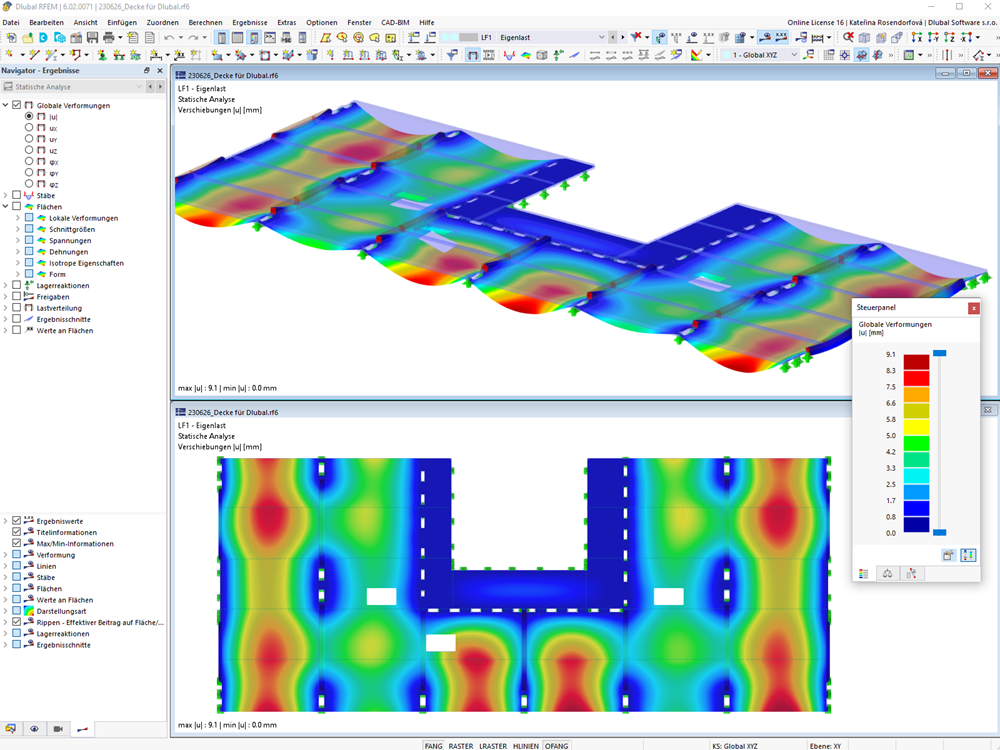

Rappresentazione delle deformazioni di un solaio in legno XLAM nell’analisi strutturale. I punti di carico sono visualizzati in dettaglio.
Verifica legno per RFEM 6

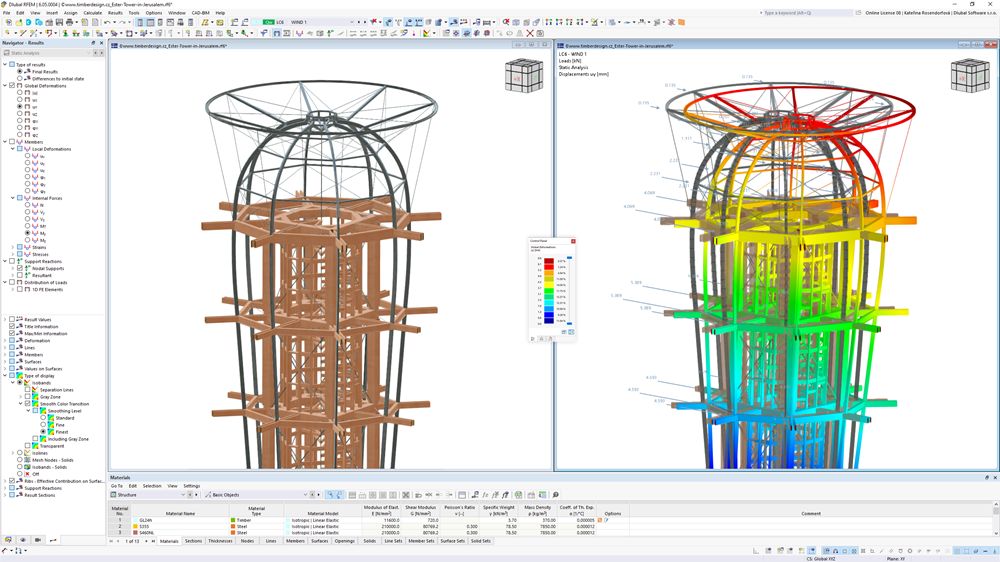

Deformazione del modello RFEM che visualizza l'integrità strutturale della Torre Ester a Gerusalemme.
Verifica legno per RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz

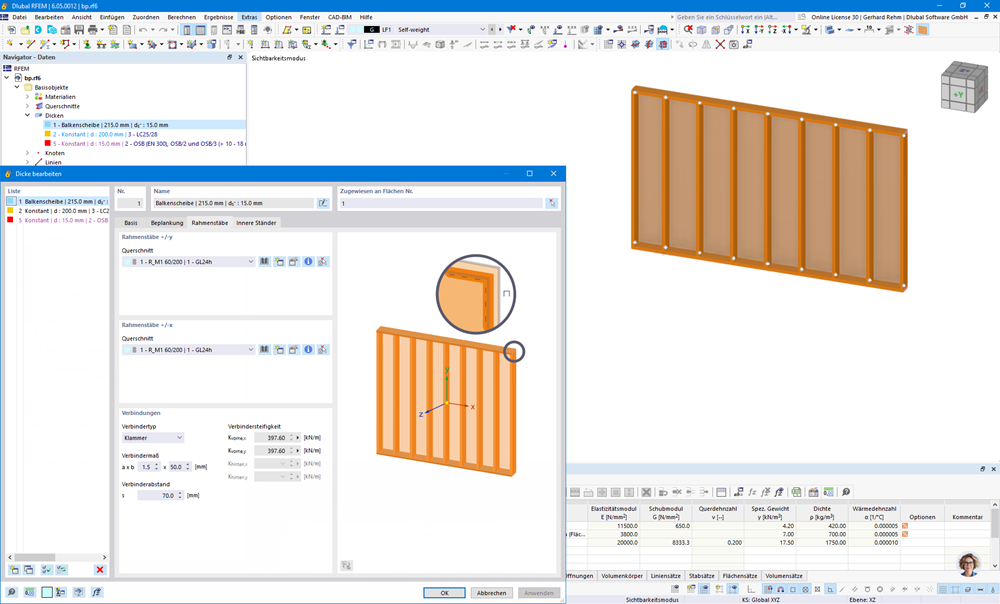

Qual è lo stato attuale dello sviluppo dell'elemento di diaframma rigido, ad esempio per la modellazione di pareti strutturali di case prefabbricate?
Verifica legno per RFEM 6
Modello di costruzione in legno che mostra gli elementi strutturali di una casa in legno. Visualizzazione dei dettagli di collegamento e delle travi. Software per strutture in legno
Rappresentazione delle deformazioni di un solaio in legno XLAM nell’analisi strutturale. I punti di carico sono visualizzati in dettaglio. Verifica legno per RFEM 6
Deformazione del modello RFEM che visualizza l'integrità strutturale della Torre Ester a Gerusalemme. Verifica legno per RFEM 6 | © Ing. Zbyněk Šrůtek | www.timberdesign.cz
Qual è lo stato attuale dello sviluppo dell'elemento di diaframma rigido, ad esempio per la modellazione di pareti strutturali di case prefabbricate? Verifica legno per RFEM 6
Software per strutture in legno

Caratteristiche principali della verifica del legno

Considerazione di diverse lunghezze efficaci nella verifica contro l'incendio Verifica di aste rastremate e curve Verifica della pressione disponibile per vincoli esterni ed interni Verifica di aste rastremate e curve Tutte le caratteristiche

I suoi vantaggi

  • Verifica della pressione vincolo esterno
  • Progettazione di forme speciali come aste curve e rastremate, inclusa la stabilità
  • Possibilità di definire i vincoli di instabilità e i controventi flesso-torsionali in modo diverso per la verifica della resistenza al fuoco e per una distribuzione del momento invertita, ad esempio, per vento sottovento
  • Considerazione degli intagli
  • Considerazione della resistenza del sistema tramite ksys
  • Tracciabilità di tutte le verifiche in formule chiare
  • Calcolo di stabilità opzionale tramite analisi degli autovalori completamente integrato nelle verifiche di progetto (calcolo Mcr )
  • Combinazione opzionale con l'add-on Torsione di ingobbamento (7 DOF).

Implementato per la verifica legno con RFEM 6

Visualizzazione di un modello di edificio alto che combina materiali come legno e calcestruzzo.

Alto edificio in legno e cemento armato

Qui puoi scaricare il modello di un grattacielo in legno e calcestruzzo e aprirlo nel software FEA strutturale RFEM.

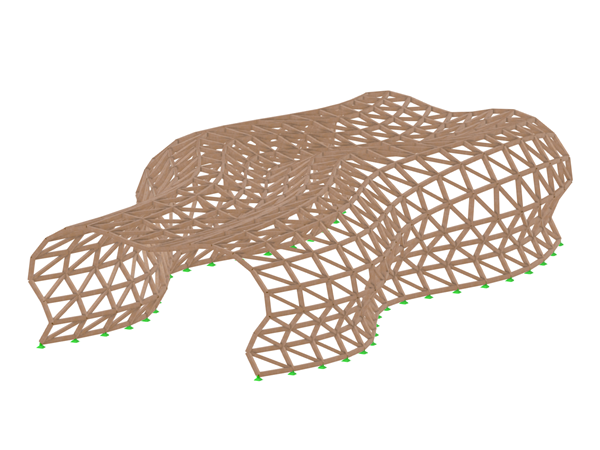

Modello 004295 | Struttura a guscio reticolare in legno curvo progettata per il download e l'analisi nel software RFEM.

Struttura a guscio reticolare in legno

Scarica qui il modello di una struttura a traliccio in legno e aprilo nel software FEA strutturale RFEM.

Visualizzazione di un modello di cupola geodetica in legno disponibile per il download e l'analisi nel software RFEM.

Cupola geodetica

A questo punto, c'è la possibilità di scaricare il modello di una cupola geodetica e aprirlo nel software FEA strutturale RFEM.

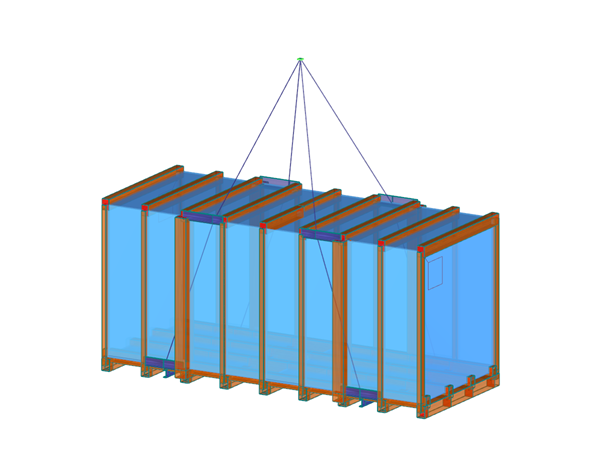

Il modello di imballaggio in legno mostra il processo di movimentazione della gru nel programma agli elementi finiti.

Imballaggio in legno

Scarica il modello di imballaggio in legno e aprilo nel software FEA strutturale RFEM.

Altri modelli

Caratteristica Capacità Sezione

Il programma esegue calcoli per trazione, compressione, flessione, taglio, torsione e combinazione di effetti. Una possibilità consiste nel verificare la compressione perpendicolare alla fibra su supporti finali e intermedi con (EC 5) e senza elementi di rinforzo (viti a filetto intero).

Il sistema tiene conto della maggiore resistenza per componenti simili ravvicinati tramite il fattore ksys secondo EN 1995-1-1, 6.6(1)-(3).

Maggiori informazioni

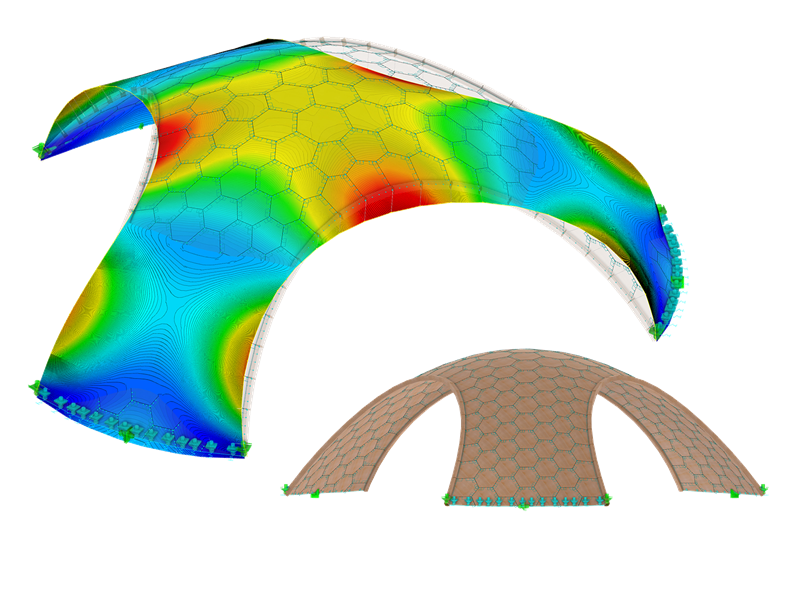

La cupola geodetica dimostra un’analisi statica completa di una struttura in legno, con particolare attenzione alle caratteristiche di deformazione globale.
Questa immagine mostra la deformazione di una cupola in legno calcolata con RFEM e progettata con l'Add-on Verifica legno | © PIRMIN JUNG

Verifica di stabilità

Il programma offre funzioni versatili come il calcolo di sollecitazioni interne, verifica per sollecitazione di compressione, identificazione del lato più robusto, riduzione degli sforzi di taglio, progettazione di elementi curvi, aumento della resistenza al taglio, opzioni di selezione dipendenti dalla norma, nonché risultati chiari con un dettaglio dei costi.

Il sistema consente già durante il calcolo delle forze interne in RFEM/RSTAB la considerazione alternativa di tutti gli effetti per le verifiche di stabilità (Teoria del II ordine, imperfezioni e riduzione della rigidezza), opzionalmente in combinazione con l’add-on instabilità flesso-torsionale (7 gradi di libertà).

Più funzioni

Risultato

Quando la tua verifica ha successo, inizia la parte più rilassante del tuo lavoro. Infatti, il programma esegue molti processi in autonomia. Ad esempio, i risultati delle verifiche guidate vengono forniti in forma tabellare. Vengono visualizzati tutti i dettagli dei risultati. Grazie alla presentazione chiara delle formule di verifica, puoi seguirle senza troppe difficoltà. Non c'è nessun effetto black box.

Ulteriori informazioni
Verifica legno con risultati di analisi completi che illustrano chiaramente le soluzioni di deformazione globale.
Analisi dettagliata dei risultati di deformazione globale in un modello di struttura in legno. La visualizzazione delle verifiche offre una comprensione completa dei processi di calcolo.

Immissione

La verifica legno è completamente integrata nei programmi principali. Contemporaneamente, tiene automaticamente conto della struttura e dei risultati di calcolo esistenti. Altri dati per la verifica legno, come lunghezze d'influenza, riduzioni della sezione o parametri di verifica vengono assegnati agli oggetti da verificare. In molti punti del programma è possibile utilizzare comodamente la funzione [Pick] per la selezione grafica.

Ulteriori info
Modello RFEM della torre panoramica Doubravka, una struttura in legno a Praga, Repubblica Ceca | © STATIC Solution s.r.o.
Tabella dei casi di carico del modello RFEM della torre di osservazione Doubravka.
