Risposta:

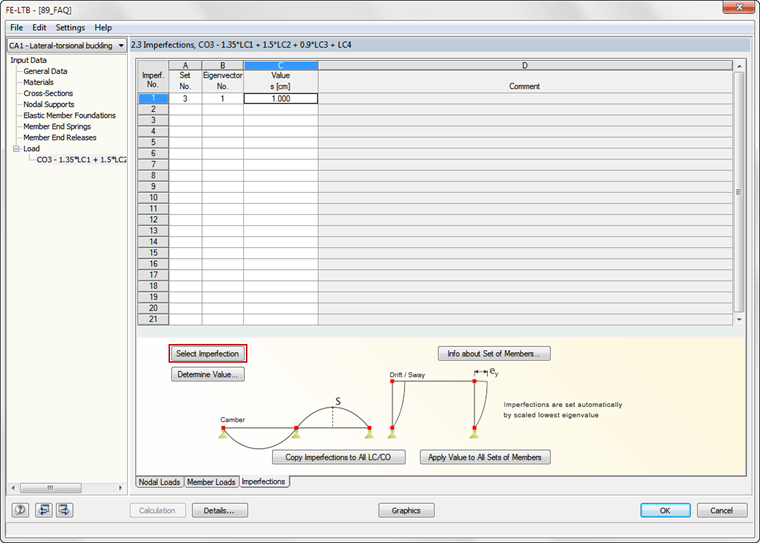

È possibile rendere visibili le pre-deformazioni nella modalità di rendering dopo aver fatto clic sul pulsante [Seleziona imperfezioni] nella finestra 2.3 Imperfezioni (Figura 01).

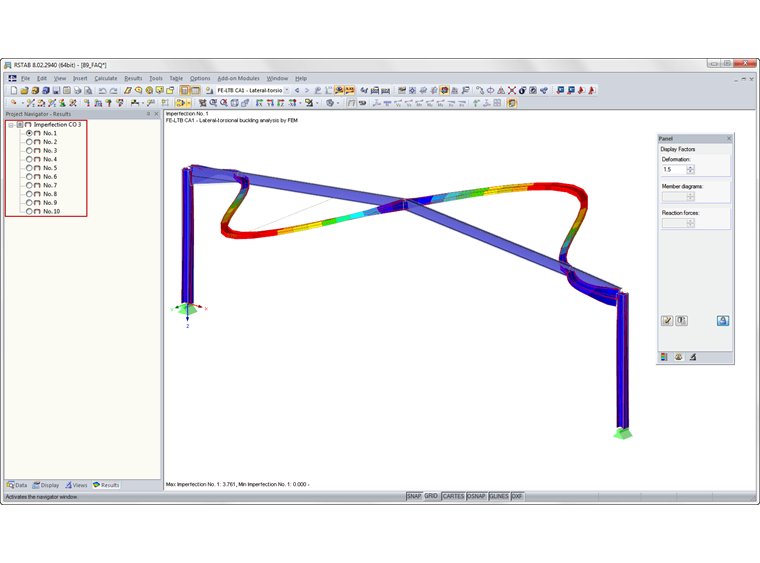

Apparirà la finestra di lavoro di RSTAB. Nel navigatore, è possibile vedere quale forma modale è attualmente visualizzata. Utilizzare le opzioni per controllare graficamente le prime 10 forme modali (Figura 02).

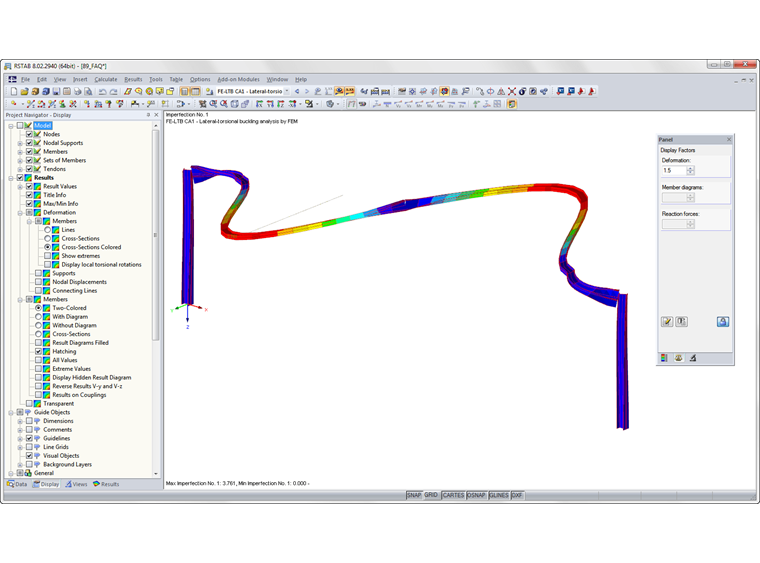

È anche possibile visualizzare le singole forme modali nella modalità di rendering e persino animarle. La stessa funzione di RSTAB è responsabile del rendering. Dopo il calcolo in FE‑LTB, è possibile visualizzare il diagramma delle tensioni, i rapporti di progetto, le forze interne, gli spostamenti generalizzati e la forma modale applicata nel rendering utilizzando il pulsante [Grafica] (Figura 03).
