V FE-LTB jsem nebyl schopen vizualizace před deformací v renderovacím režimu.

Vidím buď nedeformovaný systém nebo rozdělení napětí, ale nikdy před deformaci!

Odpověď

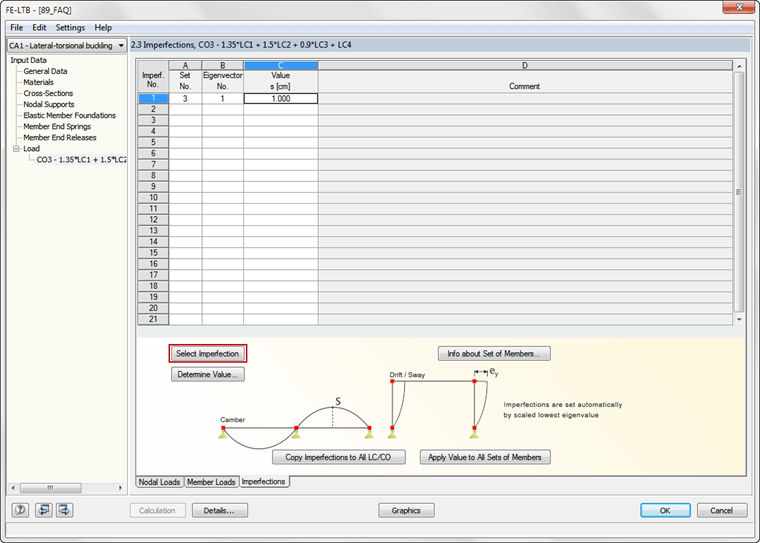

Po kliknutí na tlačítko [Vybrat imperfekci] v okně 2.3.

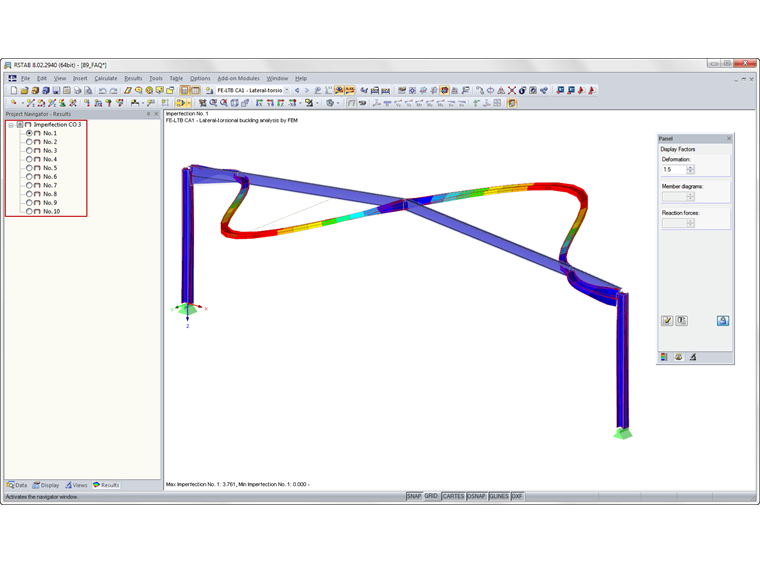

Zobrazí se pracovní okno RSTABu. V navigátoru se zobrazí, jaký tvar se právě zobrazuje. Prvních 10 tvarů v grafickém okně lze zkontrolovat pomocí zaškrtávacích políček (Obrázek 2).

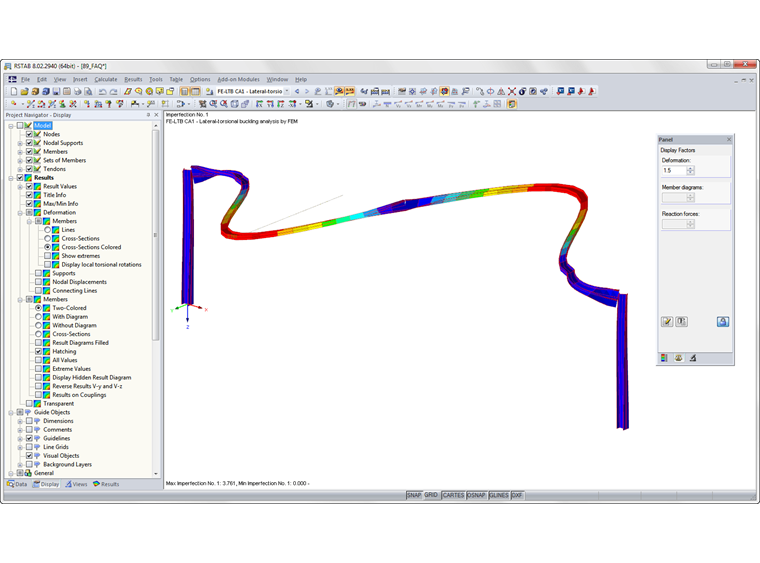

Jednotlivé tvary režimů lze zobrazit také v renderovacím režimu a také je animovat. Renderování se provádí stejnou funkcí jako v RSTABu. Po výpočtu v FE-LTB můžete pomocí tlačítka [Grafické zobrazení] zobrazit průběh napětí, poměry, vnitřní síly, deformace a vlastní tvar použitý při renderování (obrázek 3).
