Pytanie

W trybie renderingu w FE‑LTB nie udało mi się zwizualizować wstępnych deformacji.Widzę tylko układ nieodkształcony lub rozkład naprężeń, ale nigdy wstępną deformację!


Odpowiedź:

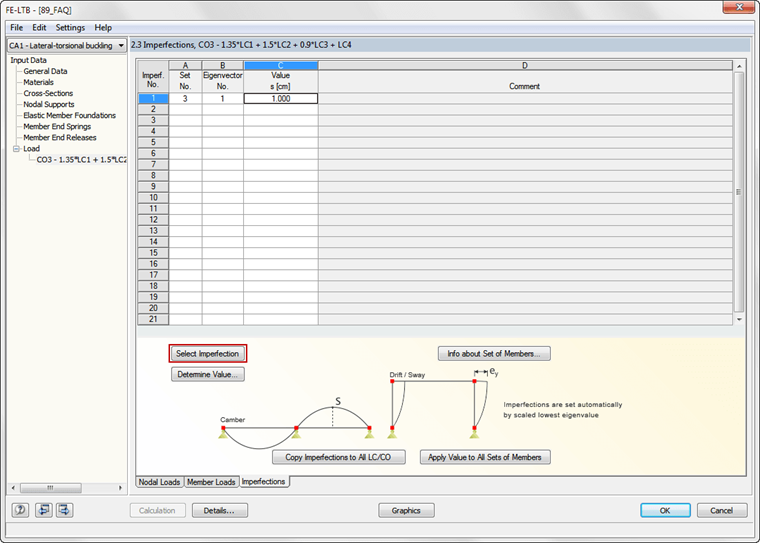

Wstępne deformacje można wyświetlić w trybie renderowania po kliknięciu przycisku [Wybrać imperfekcje] w oknie 2.3 Imperfekcje (Rysunek 01).

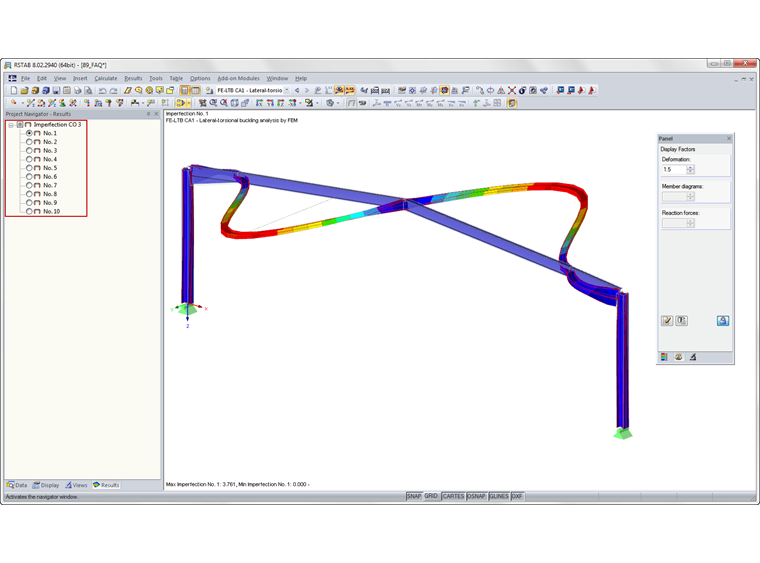

Pojawi się okno robocze programu RSTAB. W nawigatorze można zobaczyć, który kształt drgań jest aktualnie wyświetlany. Za pomocą tych opcji można graficznie sprawdzić pierwszych 10 kształtów drgań (Rysunek 02).

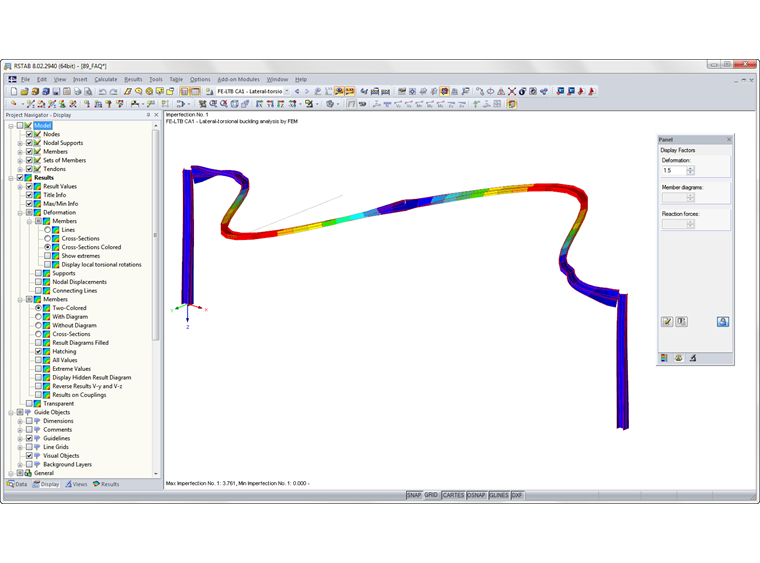

Można też wyświetlać poszczególne kształty drgań w trybie renderowania, a nawet je animować. Za rendering odpowiada ta sama funkcja, co w programie RSTAB. Po obliczeniach w MES‑LTB, można wyświetlić wykres naprężeń, stopnie obliczeniowe, siły wewnętrzne, odkształcenia oraz zastosowaną postać drgań własnych w renderingu za pomocą przycisku [Grafika] (Rysunek 03).
