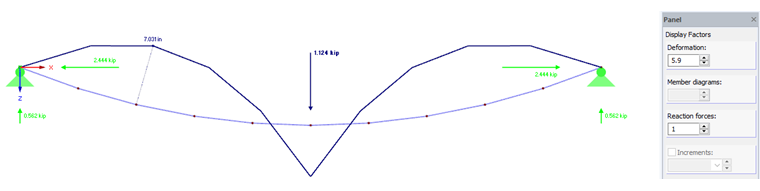

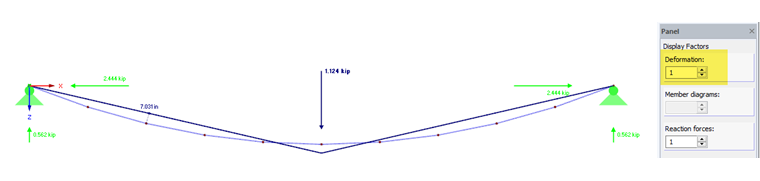

Toto grafické znázornění vychází z faktoru zobrazení deformací. Pokud tento faktor nastavíme na 1 , dostaneme realistickou deformaci bez změny měřítka.
Součinitel lze zadat v panelu. Panel se zobrazí, jakmile jsou k dispozici výsledky. Můžete ho také zobrazit pomocí nabídky "Zobrazit → Ovládací panely".
Při výpočtu součinitele 1 je zřejmé, že střední síla vede k protažení lana. Protažení vede k posunu vnějších uzlů nahoru.
Ing. Vogl vytváří a spravuje technickou dokumentaci.
