Una superficie della mia struttura RFEM poggia in una posizione inclinata nello spazio 3D. Ich möchte Flächen senkrecht zu dieser Fläche erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Flächen manuell zu berechnen bzw. die neuen Flächen durch Drehen und Verschieben an die bestehende Fläche anzufügen?

Q: Una superficie della mia struttura RFEM poggia in una posizione inclinata nello spazio 3D. Ich möchte Flächen senkrecht zu dieser Fläche erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Flächen manuell zu berechnen bzw. die neuen Flächen durch Drehen und Verschieben an die bestehende Fläche anzufügen?

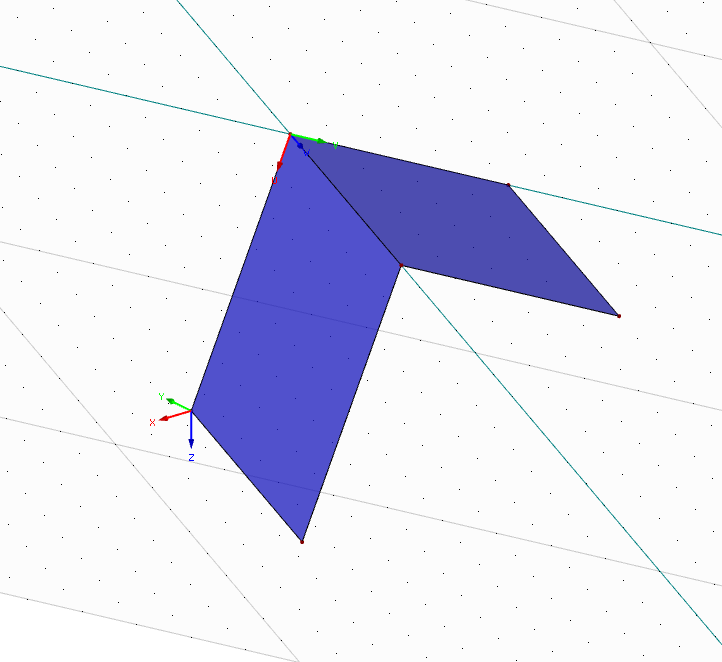

C'è la semplice opzione per orientare i nuovi elementi strutturali agli elementi esistenti durante la definizione.Im Pulldown-Menü "Extras" → "Koordinatensystem" finden Sie den Befehl "Neues Koordinatensystem“.Durch Klicken auf diesen Button ist es möglich ein benutzerdefiniertes Koordinatensystem zu erzeugen, an welchem sich die Arbeitsebenen ausrichten. Werden die drei Punkte, welche das Koordinatensystem definieren, so gewählt, dass diese Eckpunkte der bestehenden Fläche sind, so ist eine Ebene des neuen Koordinatensystems durch die Flächenebene bestimmt und die beiden anderen Arbeitsebenen stehen senkrecht auf dieser.

Question

Una superficie della mia struttura RFEM poggia in una posizione inclinata nello spazio 3D. Ich m&#246;chte Fl&#228;chen senkrecht zu dieser Fl&#228;che erzeugen.Gibt es einen einfacheren und genaueren Weg, als die Punktkoordinaten der neuen Fl&#228;chen manuell zu berechnen bzw. die neuen Fl&#228;chen durch Drehen und Verschieben an die bestehende Fl&#228;che anzuf&#252;gen?

Accepted Answer

C'&#232; la semplice opzione per orientare i nuovi elementi strutturali agli elementi esistenti durante la definizione.Im Pulldown-Men&#252; "Extras" → "Koordinatensystem" finden Sie den Befehl "Neues Koordinatensystem“.Durch Klicken auf diesen Button ist es m&#246;glich ein benutzerdefiniertes Koordinatensystem zu erzeugen, an welchem sich die Arbeitsebenen ausrichten. Werden die drei Punkte, welche das Koordinatensystem definieren, so gew&#228;hlt, dass diese Eckpunkte der bestehenden Fl&#228;che sind, so ist eine Ebene des neuen Koordinatensystems durch die Fl&#228;chenebene bestimmt und die beiden anderen Arbeitsebenen stehen senkrecht auf dieser.

Crea superfici perpendicolari alle superfici inclinate
