Svincolo di superficie

Un rilascio della superficie consente di disaccoppiare il modello da una superficie. In questo modo, è possibile modellare, ad esempio, che i corpi solidi siano collegati con possibilità di spostamento o che sulla superficie di contatto vengano trasmesse solo forze di compressione. Gli spostamenti sono controllati tramite il 'Tipo di rilascio della superficie', che descrive le proprietà del giunto.

Finestra di dialogo "Nuovo svincolo superficiale"

Tipo di rilascio della superficie

Le proprietà del rilascio sono descritte da un giunto. Seleziona il tipo di rilascio dall'elenco o definisci un nuovo tipo tramite il pulsante . Il relativo dialogo è descritto nel capitolo Tipi di rilascio delle superfici.

Oggetti rilasciati

Indica i numeri delle aste, delle superfici e dei volumi che sono disaccoppiati dalla superficie. Tramite il pulsante puoi definire graficamente gli oggetti nella finestra di lavoro.

Generazione del rilascio

RFEM genera una copia della superficie nelle posizioni che consentono gli spostamenti rilasciati. Seleziona nell'elenco se il rilascio (il giunto) deve essere posizionato sulla 'Superficie originale' o sulla 'Superficie rilasciata'. Questa impostazione controlla con quale parte del modello si sposta il giunto e può influenzare i risultati.

Quando hai definito una superficie, viene visualizzato il numero della superficie generata, inclusi i numeri dei nodi e delle linee. È contrassegnata nel navigatore con l'annotazione 'Rilascio delle superfici'. Non può essere modificata.

Oggetti di definizione

La superficie rilasciata viene creata automaticamente come copia con le linee e i nodi corrispondenti. Tuttavia, se desideri utilizzare uno o più nodi o linee già esistenti per la superficie generata, puoi indicare i relativi numeri in questa sezione.

Opzioni

Con il controllo 'Disattiva rilascio' puoi annullare il disaccoppiamento sulla superficie per particolari analisi senza eliminare il rilascio della superficie.

Esempio

In un componente a forma di imbuto, la chiusura deve agire solo in presenza di forze di compressione. Per fare ciò, definisci un tipo di rilascio della superficie con l'azione 'Fisso se p_z è positivo'. Questo tipo viene quindi utilizzato nei rilasci delle superfici per le superfici di delimitazione del corpo solido interno ("tappo").

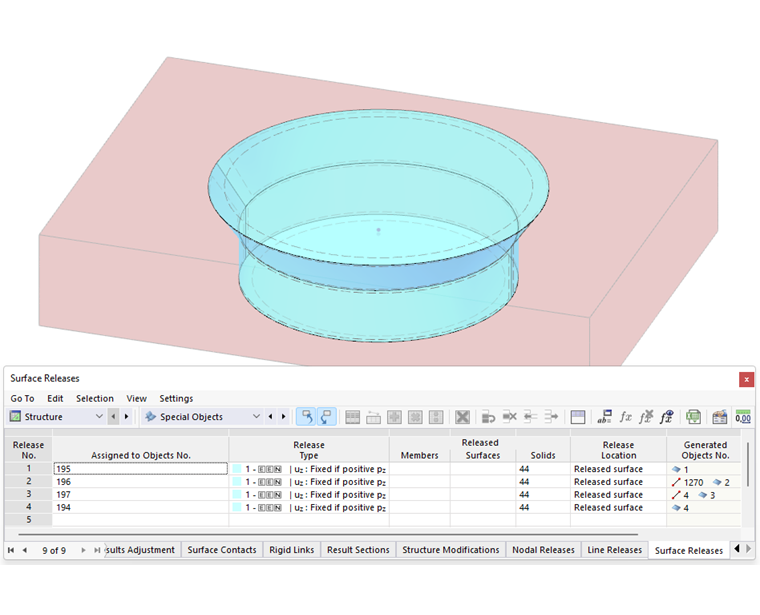

Parte di chiusura a forma di imbuto con svincoli superficiali non lineari
