Domanda

Ci sono raccomandazioni o riferimenti bibliografici e standard alle impostazioni dei "Valori limite per l'analisi di stabilità" nei dettagli di RF-/STEEL EC3?

Risposta:

Le funzioni del filtro nella finestra di dialogo "Dettagli", scheda "Stabilità", dovrebbero consentire di trascurare piccoli momenti o forze di compressione e quindi, ad esempio, di eseguire un'analisi di instabilità per sezioni trasversali asimmetriche senza tenere conto dell'interazione " flessione e compressione. " In caso contrario, apparirà un avviso che informa che non è possibile un'analisi di stabilità.

I limiti vengono applicati e fissati a discrezione dell'utente ' e generalmente concordati con un tester. Dlubal Software non può fornire una raccomandazione generale. Tuttavia, per componenti molto sottili può essere ragionevole ridurre il valore limite allo 0%.

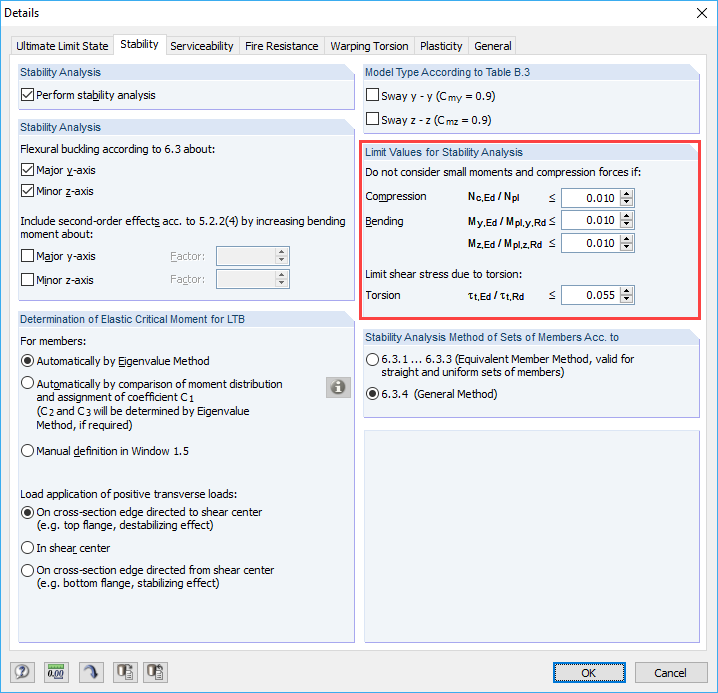

Valore limite per l'analisi di stabilità
