Dotaz

Existují nějaká doporučení nebo odkazy na literaturu a normy na nastavení "Mezní hodnoty pro posouzení stability" v detailech modulu RF-/STEEL EC3?

Odpověď:

Funkce filtrování v záložce "Stabilita" v dialogu "Detaily" umožňují zanedbat malé momenty nebo tlakové síly, a tak například provést posouzení na vzpěr pro asymetrické průřezy bez zohlednění interakce. " ohyb a tlak. “ Jinak by se zobrazilo upozornění, že stabilitní analýza není možná.

Limity jsou stanoveny a stanoveny na základě uvážení uživatele ' a jsou obvykle dohodnuty s testerem. Společnost Dlubal Software nemůže poskytnout obecné doporučení. U velmi štíhlých konstrukčních prvků však může být rozumné snížit mezní hodnotu na 0%.

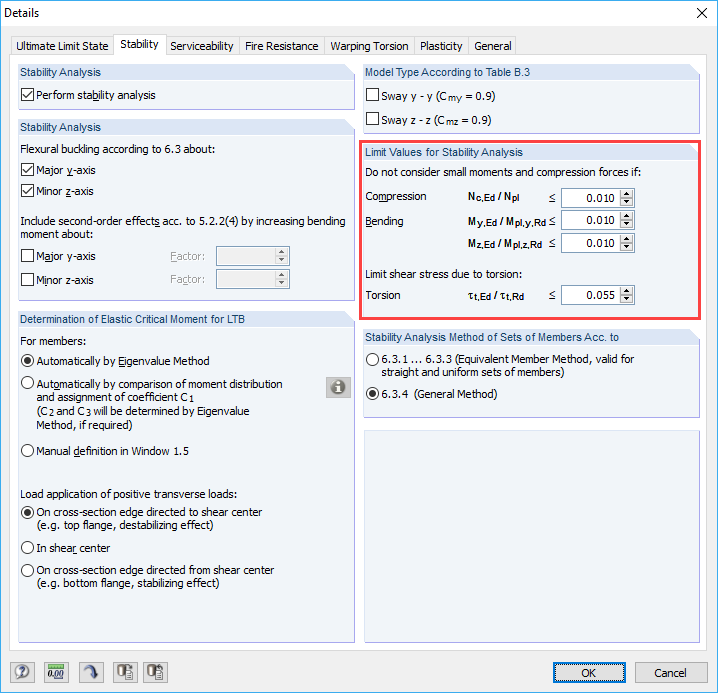

Mezní hodnoty pro posouzení stability
