Perché il navigatore Risultati visualizza solo l'armatura totale in "Armatura necessaria" e non l'armatura superiore e inferiore separatamente?

Domande frequenti (FAQ)

Torna alle FAQ

1048x

003074

2019-10-24

Domanda

Perché il navigatore Risultati visualizza solo l'armatura totale in "Armatura necessaria" e non l'armatura superiore e inferiore separatamente?

Risposta:

Quando si progettano una o più aste con una sezione trasversale circolare, A_s,superiore e_As,inferiore non vengono più visualizzati: Per tali sezioni trasversali, "alto" e "basso" non possono essere definiti; viene creata l'armatura "circolare", vedere l'immagine 01.

FAQ

[IT] FAQ 003074 | Perché il navigatore Risultati visualizza solo l'armatura totale in "Richiesto ...

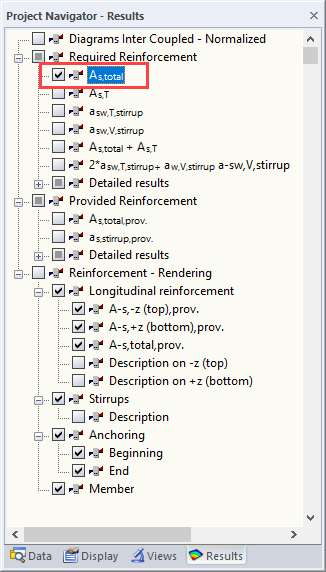

Armatura necessaria tutt'intorno

Soluzione: Creare un caso di progetto separato per le sezioni trasversali circolari (selezionare "File → Nuovo caso" nel menu del modulo) e progettare le aste corrispondenti separatamente. Nell'altro caso di progetto, eliminare le aste con sezioni trasversali circolari. Dopo il calcolo, A_s,top e A_s,bottom saranno visualizzati nel navigatore Risultati, vedere l'immagine 02.

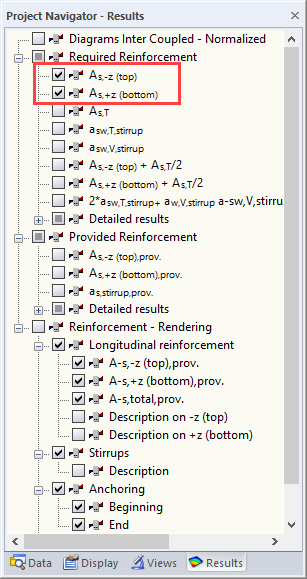

Armatura necessaria in alto e in basso
