Pytanie

Dlaczego w pozycji „Zbrojenie wymagane” w nawigatorze Wyniki wyświetlane jest tylko zbrojenie całkowite, a nie zbrojenie górne i dolne osobno?


Odpowiedź:

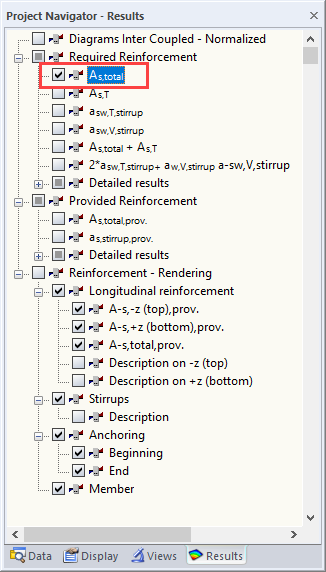

Podczas wymiarowania jednego lub większej liczby prętów o przekroju kołowym nie są wyświetlane oznaczenia As,top i As,bottom : Dla takich przekrojów nie można zdefiniować „góry” i „dół”; tworzone jest zbrojenie „kołowe”, patrz rysunek 01.

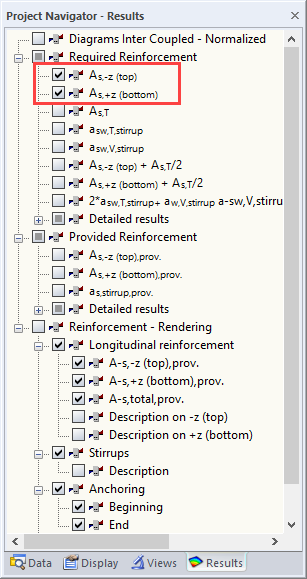

Rozwiązanie: Dla przekrojów kołowych należy utworzyć osobny przypadek obliczeniowy (wybrać opcję "Plik → Nowy przypadek" w menu modułu) i osobno zwymiarować odpowiednie pręty. W drugim przypadku obliczeniowym usuń pręty o okrągłych przekrojach. Po obliczeniach A u,góra i Au,dół zostaną wyświetlone w nawigatorze Wyniki, patrz rysunek 02.
