Domanda

Come è possibile visualizzare graficamente la direzione del vincolo principale in RF -LAMINATE?


Risposta:
Visualizzazione della direzione del supporto principale nel modulo aggiuntivo RF-LAMINATE

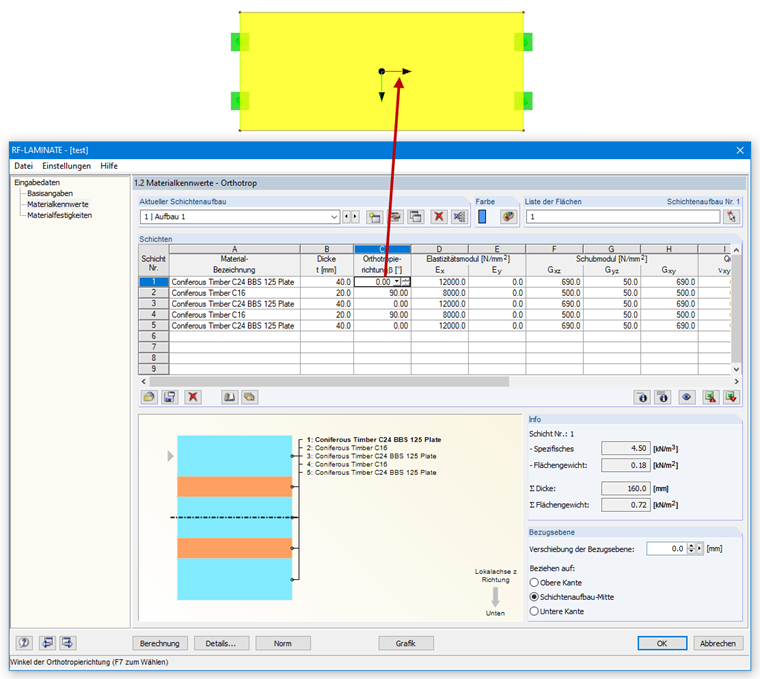

Durante l'immissione dei dati nel modulo aggiuntivo RF-LAMINATE, è disponibile un'opzione per controllare graficamente la direzione ortotropa di ogni singolo strato. Per fare ciò, è sufficiente posizionare il cursore nella riga desiderata della posizione corrispondente. Quindi, un sistema di coordinate viene visualizzato nella superficie nel modello RFEM (vedi immagine 01). Questo deve essere interpretato come segue:

asse rosso = asse x = valore β del layer corrispondente

In generale, gli strati esterni specificano la direzione del vincolo principale, motivo per cui è sufficiente considerare solo il primo strato. L'asse rosso specifica la direzione primaria di carico (vedi figura 01).

Visualizzazione della direzione del vincolo esterno principale in RFEM

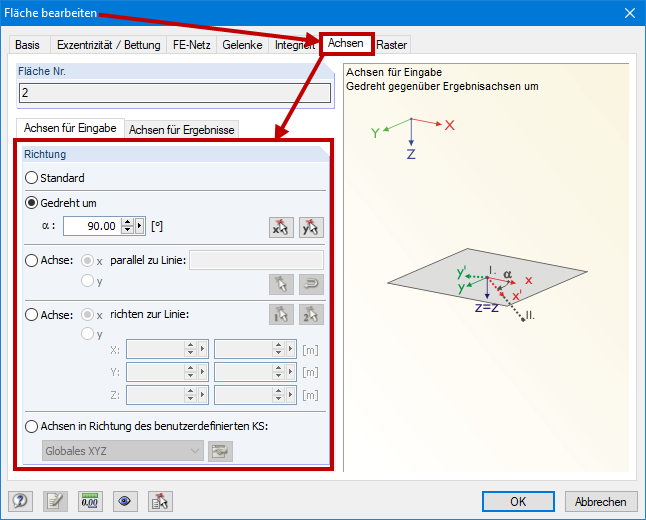

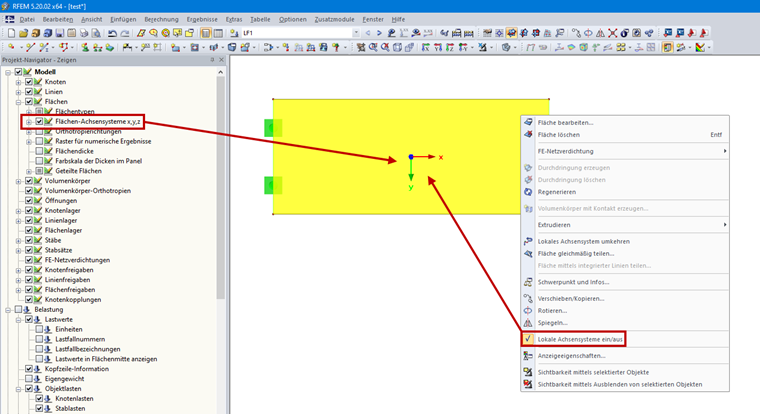

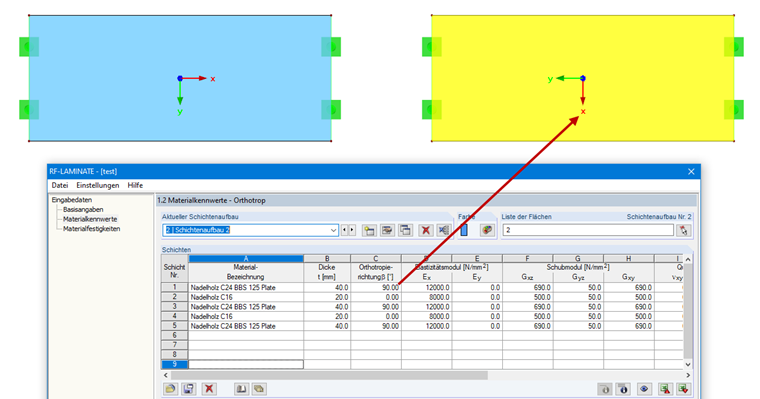

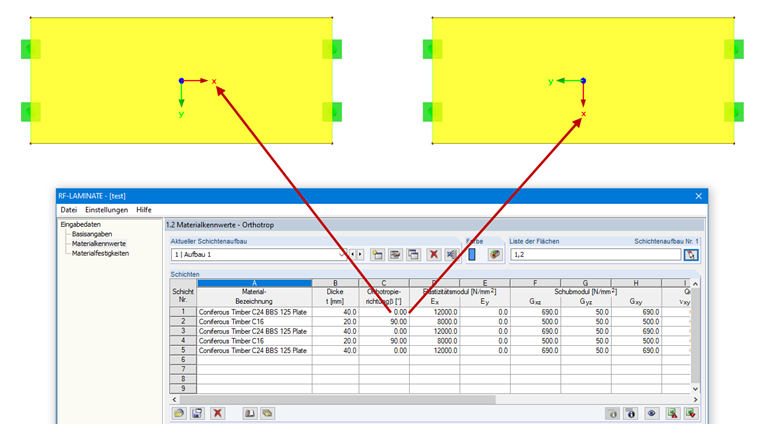

Tuttavia, la direzione del vincolo principale può anche essere interpretata direttamente in RFEM. Per questo, è possibile visualizzare i sistemi di assi locali delle superfici in dettaglio (vedi Figura 02). La direzione ortotropa β si riferisce all'asse x locale della superficie. Per l'esempio mostrato nell'immagine 03, ha una conseguenza che la direzione del supporto principale per la superficie sinistra va da un supporto all'altro e la direzione della superficie secondaria verso la superficie destra. Se si desidera modificare la direzione del vincolo esterno per la superficie giusta, è possibile ruotare il sistema di assi della superficie locale (vedere la figura 04) o creare una nuova struttura e ruotare la direzione ortotropa β di 90 ° (vedere la figura 05).

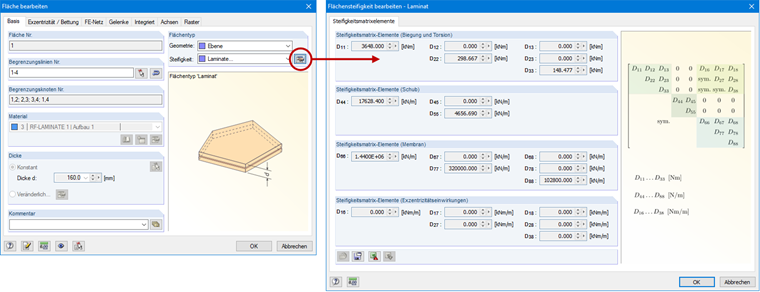

Se la direzione del vincolo principale non è chiaramente evidente, vale la pena dare un'occhiata alla matrice di rigidezza della superficie (vedi Figura 06). Lì, è possibile trovare la direzione "principale" del vincolo esterno per mezzo della rigidezza a flessione, per esempio. L'elemento D11 si riferisce all'asse x locale della superficie e l'elemento D22 si riferisce all'asse y locale della superficie.
