Odpowiedź:
Wyświetlanie głównego kierunku podpory w module dodatkowym RF-LAMINATE

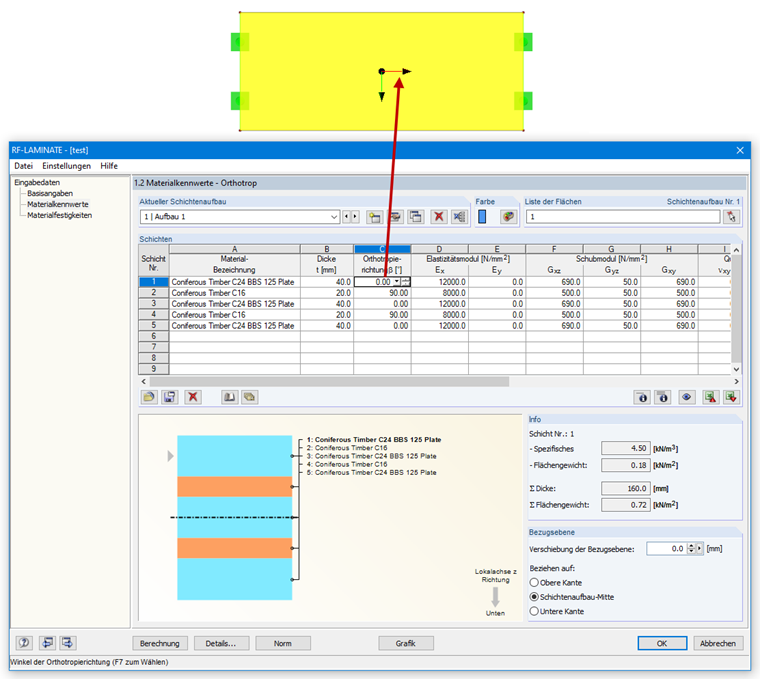

Podczas wprowadzania danych w module dodatkowym RF ‑ LAMINATE istnieje możliwość graficznej kontroli kierunku ortotropowego poszczególnych warstw. Aby to zrobić, wystarczy umieścić kursor w żądanym wierszu odpowiedniej pozycji. Następnie na powierzchni w modelu RFEM wyświetlany jest układ współrzędnych (patrz Rysunek 01). Należy to interpretować w następujący sposób:oś czerwona = oś x = wartość β odpowiedniej warstwy
Zasadniczo warstwy zewnętrzne określają główny kierunek podparcia, dlatego wystarczy uwzględnić tylko pierwszą warstwę. Czerwona oś określa główny kierunek przenoszenia obciążenia (patrz rysunek 01).
Wyświetlanie głównego kierunku podpory w programie RFEM

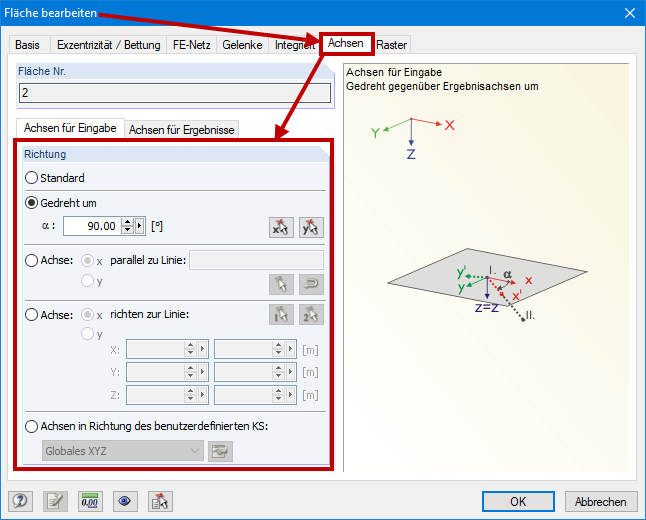

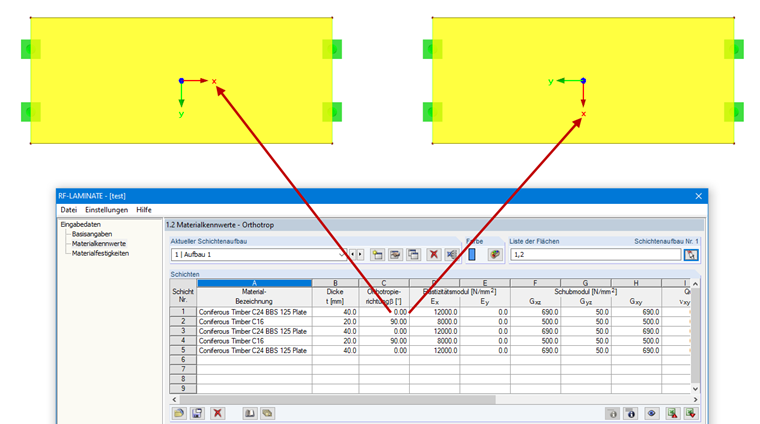

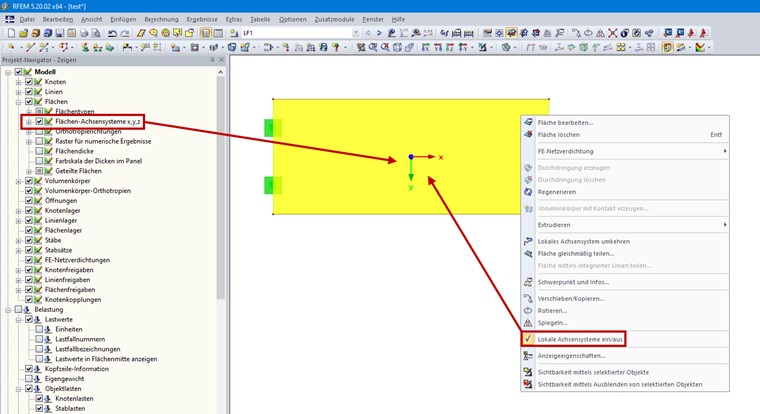

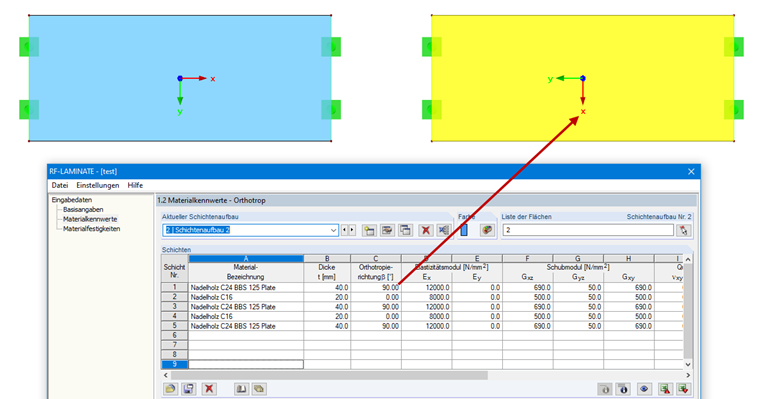

Główny kierunek podpory można jednak zinterpretować bezpośrednio w programie RFEM. W tym celu można szczegółowo wyświetlić lokalne układy osiowe powierzchni (patrz rysunek 02). Kierunek ortotropowy β odnosi się do lokalnej osi x powierzchni. W przypadku przykładu pokazanego na rysunku 03 konsekwencją tego jest fakt, że główny kierunek podparcia dla lewej powierzchni przebiega od jednej podpory do drugiej, a kierunek powierzchni drugorzędnej - do prawej powierzchni. Aby zmienić kierunek podparcia dla odpowiedniej powierzchni, można obrócić lokalny układ osi powierzchni (patrz rysunek 04) lub utworzyć nową konstrukcję i obrócić kierunek ortotropowy β o 90 ° (patrz rysunek 05).

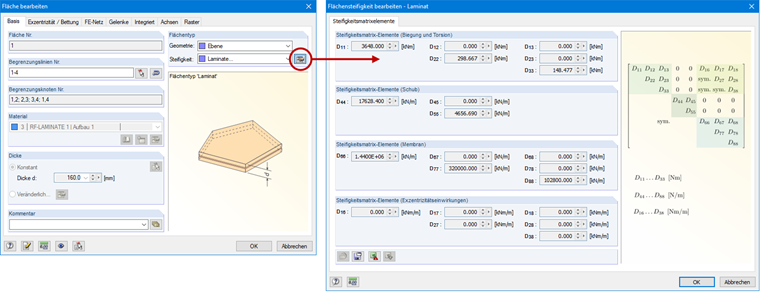

Jeżeli główny kierunek podparcia nie jest wyraźnie widoczny, warto przyjrzeć się macierzy sztywności powierzchni (patrz rysunek 06). Można tam znaleźć „główny” kierunek podpory, na przykład na podstawie sztywności na zginanie. Element D11 odnosi się do lokalnej osi x powierzchni, a element D22 do lokalnej osi y powierzchni.
